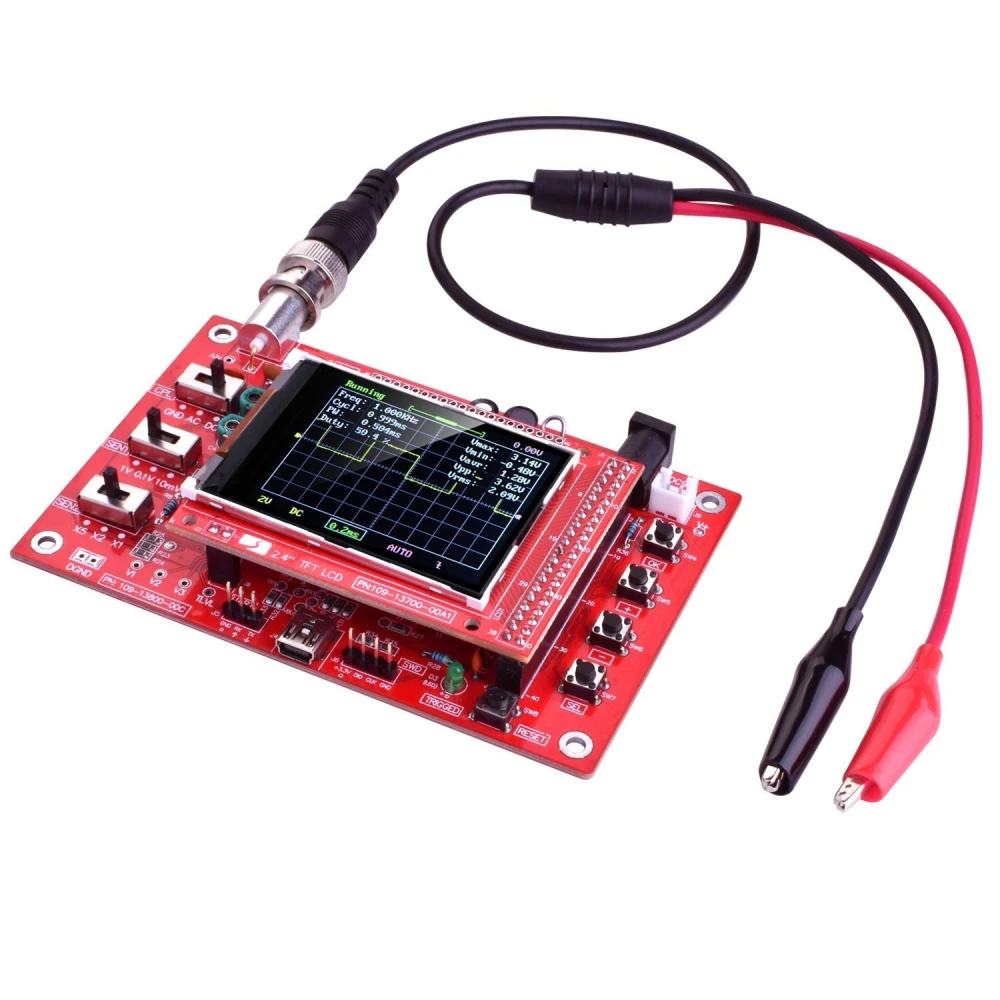

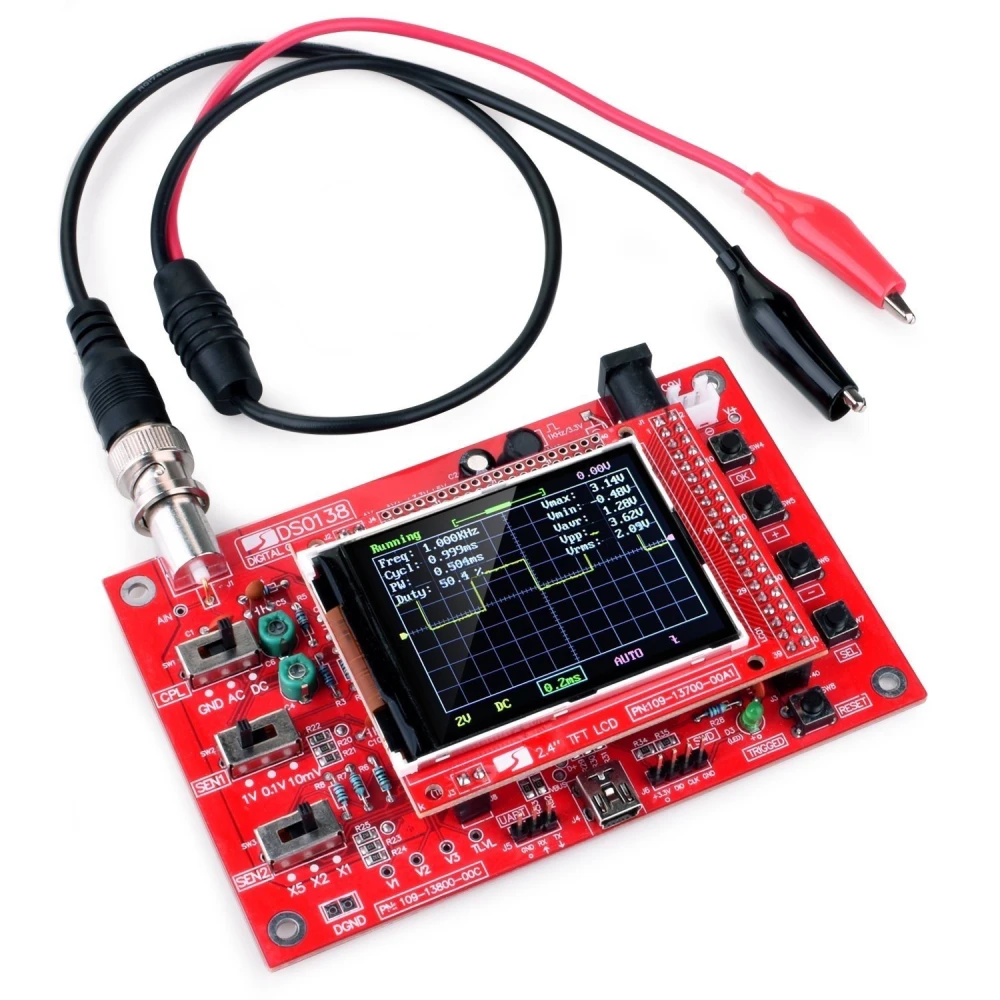

Digitální osciloskop DSO138 sestavený s 2.4" TFT displejem a sondou
Značka: satkit
609,84Kč
Včetně DPH (Bez DPH: 504,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 585,45 Kč | -4% |
| 10+ | 567,15 Kč | -7% |
| 20+ | 506,17 Kč | -17% |
Skladem už jen 5 ks - objednejte brzy!
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Sestavený digitální osciloskop DSO138 je základní měřicí přístroj pro nadšence i profesionály v elektronice, kteří hledají přesnost a pohodlí v kompaktním zařízení připraveném k okamžitému použití.

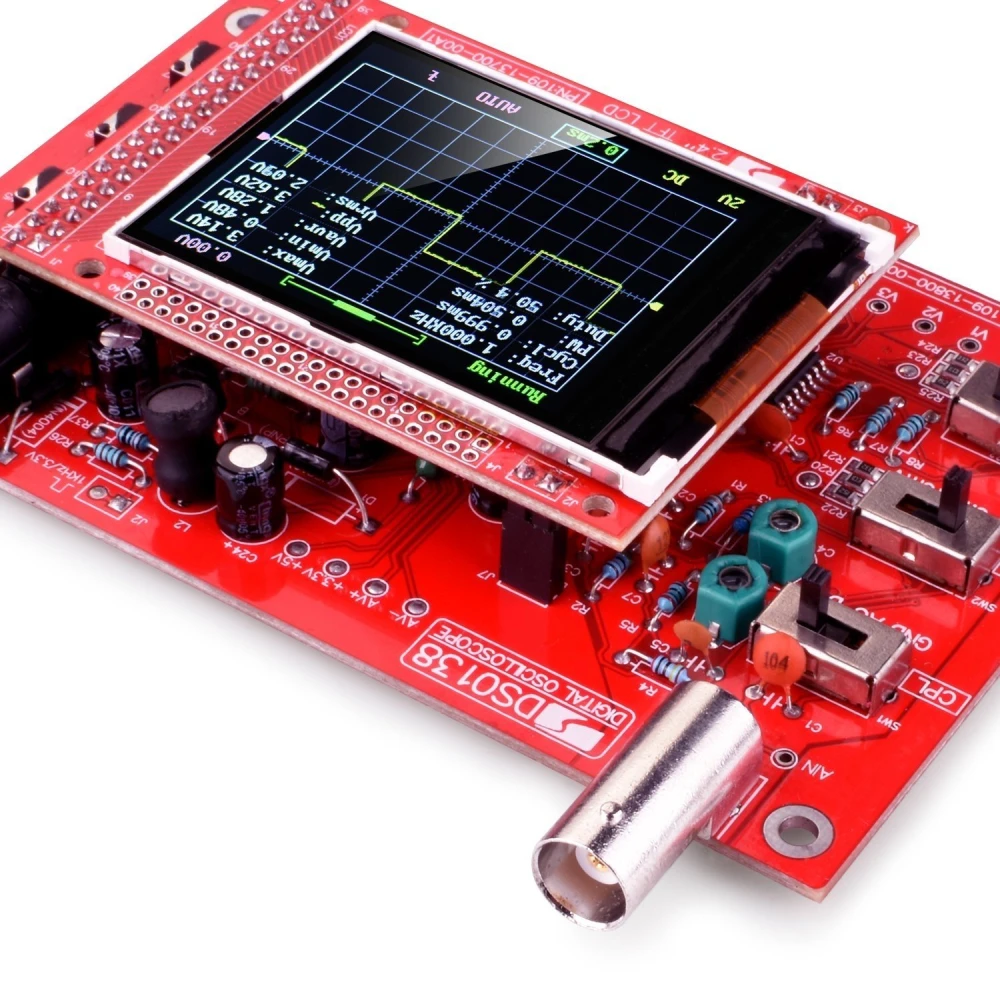

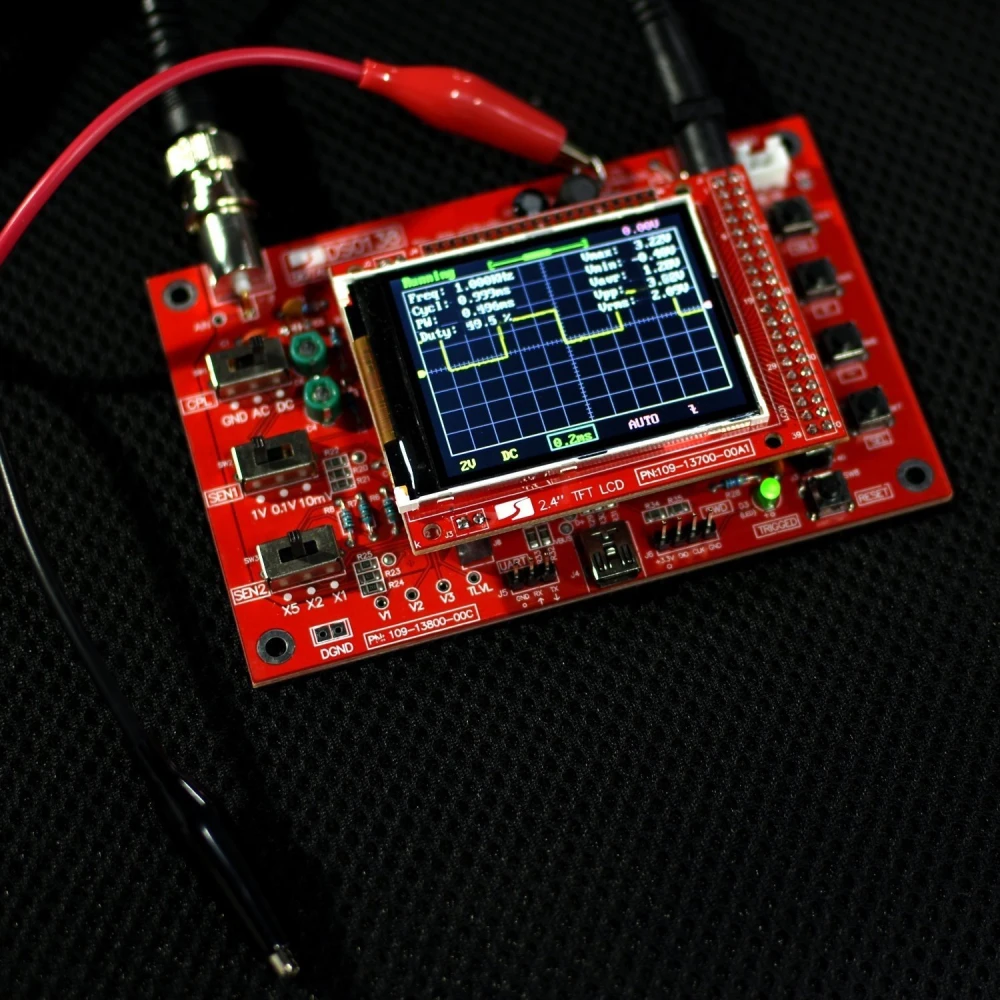

Tento osciloskop je vybaven 2.4palcovým TFT LCD displejem s rozlišením 320x240 pixelů a schopností zobrazit 262,000 barev, což usnadňuje přehledné zobrazení průběhů signálu. Díky procesoru ARM Cortex-M3 nabízí vzorkování v reálném čase až 1Msps, takže dokáže zachytit signály s analogovou šířkou pásma až 200 KHz.
Přístroj má jeden kanál s nastavitelnou citlivostí od 10mV/Div do 5V/Div, s chybou citlivosti menší než 5%, což zajišťuje spolehlivá měření. Maximální vstupní napětí je 50V peak a osciloskop nabízí režimy vazby DC, AC a GND pro přizpůsobení různým typům signálů.
Mezi jeho technické vlastnosti patří:
- Kanál: 1
- Analogová šířka pásma: 0 - 200 KHz
- Citlivost: 10mV/Div - 5V/Div
- Chyba citlivosti: < 5%
- Rozlišení: 12 bits
- Maximální vstupní napětí: 50V peak
- Režimy vazby: DC, AC, GND
- Maximální vzorkovací frekvence: 1Msps
- Základ časové osy: 10us/Div - 500s/Div
- Délka záznamu: 1024 points
- Režimy triggeru: Automático, Normal, Single
- Typy triggeru: náběžná a sestupná hrana
- Poloha triggeru pevně uprostřed bufferu
- Napájení: 9V DC (rozsah 8 a 12V)
- Spotřeba: 120mA
- Rozměry: 117mm x 76mm x 15mm
Tento osciloskop je dodáván kompletně sestavený a z výroby zapájený, připravený k okamžitému použití, takže odpadá nutnost montáže nebo složitého nastavování. Součástí balení je také sonda a potřebné kabely, abyste mohli začít měřit rychle a efektivně.
Je ideální pro zobrazení a analýzu elektrických signálů v elektronických projektech, opravách obvodů, výuce i experimentování. Díky kompaktním rozměrům a nízké spotřebě je vhodný pro použití v laboratoři, dílně i v terénu.
Digitální osciloskop DSO138 je kompatibilní s různými elektronickými aplikacemi, které vyžadují analýzu nízkofrekvenčních signálů a přesné měření parametrů, jako jsou perioda, šířka pulzu, frekvence, maxima, minima a špička-špička napětí.
Stručně řečeno, toto zařízení nabízí cenově dostupné, praktické a spolehlivé řešení pro ty, kteří potřebují sestavený digitální osciloskop s pokročilými funkcemi a snadným použitím.
- 2.4" TFT LCD displej s rozlišením 320x240 a 262K barvami
- Procesor ARM Cortex-M3 pro vzorkování v reálném čase 1Msps
- Jeden kanál s nastavitelnou citlivostí od 10mV/Div do 5V/Div
- Analogová šířka pásma 0 až 200 KHz
- 12bitové rozlišení pro přesná měření
- Režimy vazby DC, AC a GND
- Maximální vstupní napětí 50V peak
- Režimy triggeru: automatický, normální a single
- Délka záznamu 1024 points
- Napájení 9V DC se spotřebou 120mA
- Kompaktní rozměry: 117mm x 76mm x 15mm

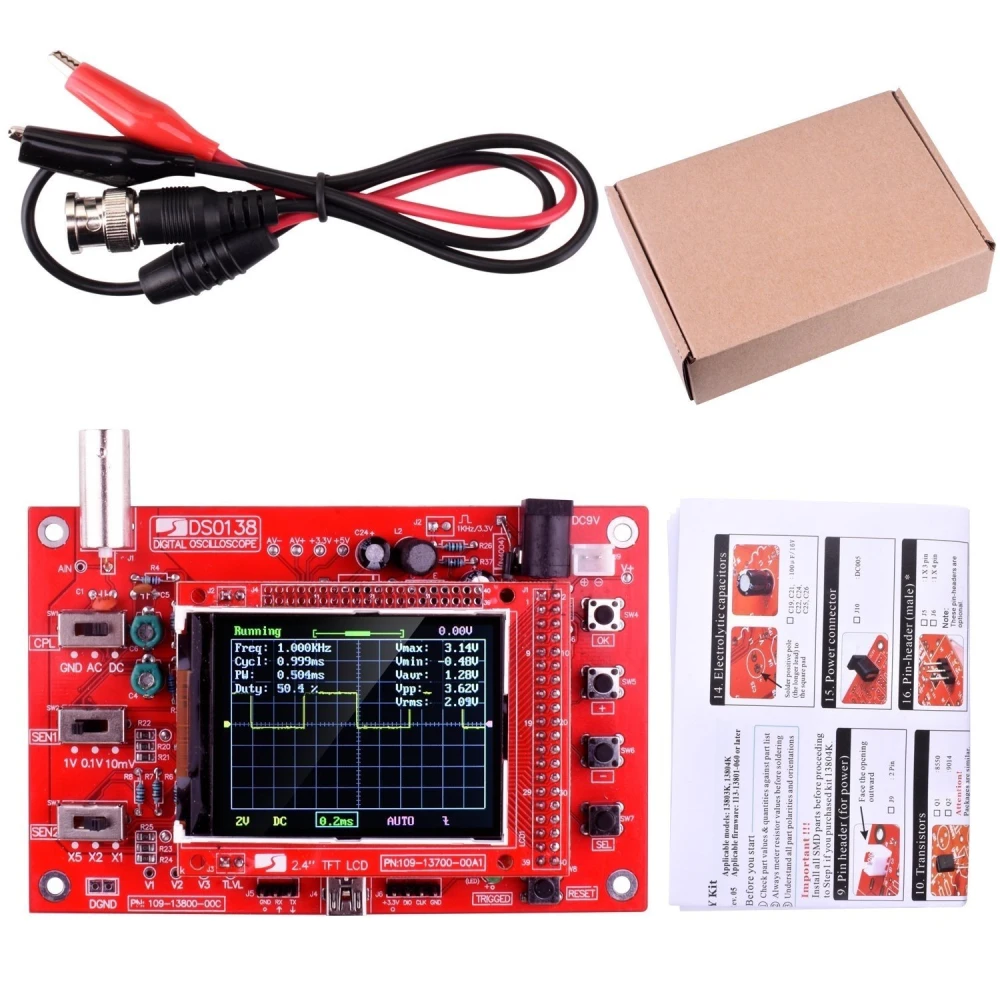

- Sestavený produkt připravený k použití se sondou a kabely v balení
Otázky a odpovědi zákazníků
Jaké jsou rozměry, přibližná hmotnost a co přesně obsahuje balení?
Zařízení měří 117 mm x 76 mm x 15 mm a má přibližnou hmotnost nižší než 0,2 kg. Balení obsahuje kompletně sestavený osciloskop, testovací sondu a propojovací kabely. Napájecí zdroj není součástí.
Jaké požadavky na napájení potřebuje a na co si mám dát pozor, aby nedošlo k poškození?
Vyžaduje napájení 9 V DC, s podporovaným vstupním rozsahem 8 až 12 V. Doporučuje se stabilní zdroj se správnou polaritou (střed kladný). Nepřekračujte 12 V ani nepřipojujte nesprávné napětí, aby nedošlo k nevratnému poškození hardwaru.
Jaké jsou měřicí tolerance a limity vstupního napětí pro bezpečný provoz?
Citlivost má chybu menší než 5 %. Maximální povolené vstupní napětí je 50 V špičkově (Vpk); překročení této hodnoty může poškodit vstupní obvod a ohrozit uživatele.
Jakou údržbu vyžaduje a jaké běžné problémy mohou při používání nastat a jak je řešit?
Nevyžaduje častou vnitřní údržbu. Doporučuje se udržovat displej čistý a zabránit vniknutí prachu. Mezi běžné problémy patří žádný signál na displeji (zkontrolujte napájení, kabely a připojení sondy) nebo nadměrný šum (zkontrolujte uzemnění). Pokud potíže přetrvávají, doporučuje se zkontrolovat pájené spoje nebo kontaktovat technickou podporu vzhledem k tomu, že jde o sestavené zařízení.
Je osciloskop sestavený, nebo jde o stavebnici k montáži?
Digitální osciloskop DSO138 je dodáván kompletně sestavený a z výroby zapájený, připravený k okamžitému použití.
Jaký typ displeje má osciloskop DSO138?
Má 2.4palcový TFT LCD displej s rozlišením 320x240 pixelů a 262,000 barvami.
Jaký frekvenční rozsah může tento osciloskop měřit?
Má analogovou šířku pásma 0 až 200 KHz, vhodnou pro nízkofrekvenční signály.
Obsahuje sonda a kabely potřebné k použití?

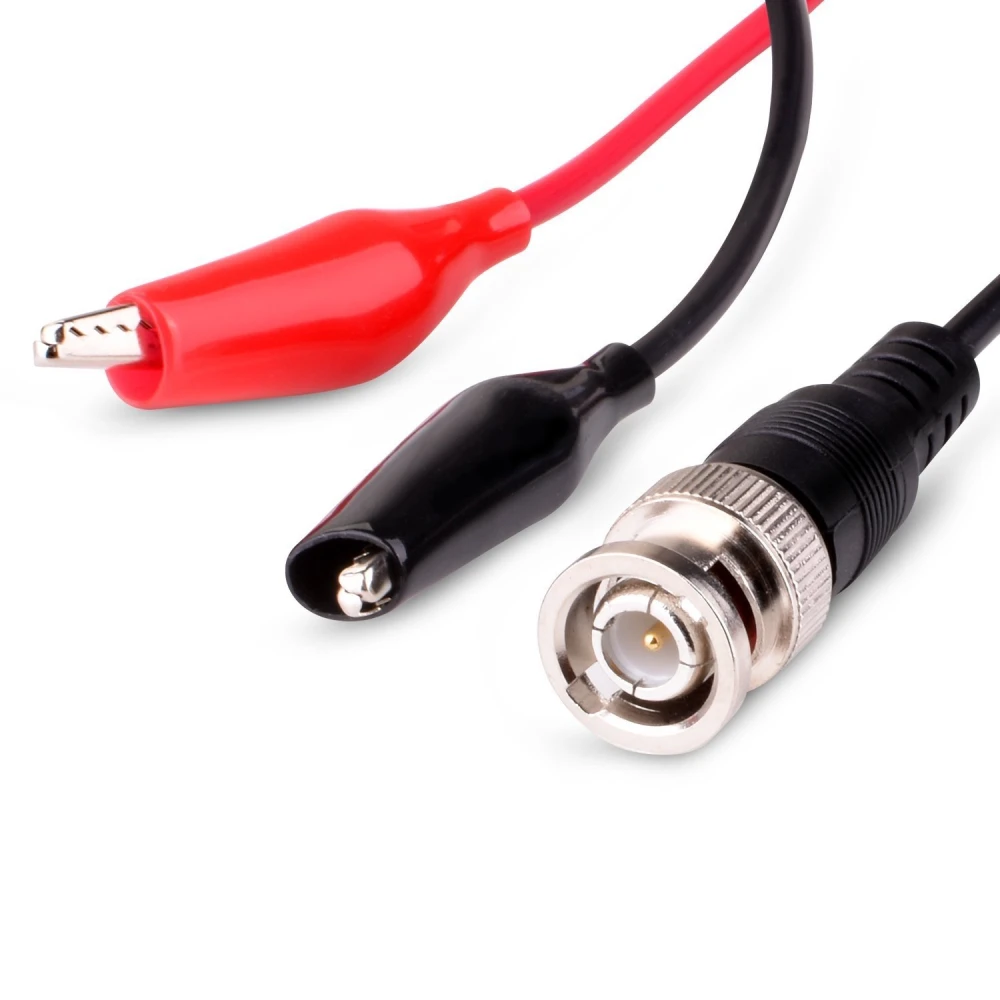

Ano, produkt obsahuje sondu a potřebné kabely pro okamžité měření.
Jaké režimy vazby osciloskop podporuje?
Podporuje režimy vazby DC, AC a GND pro různé typy signálů.
