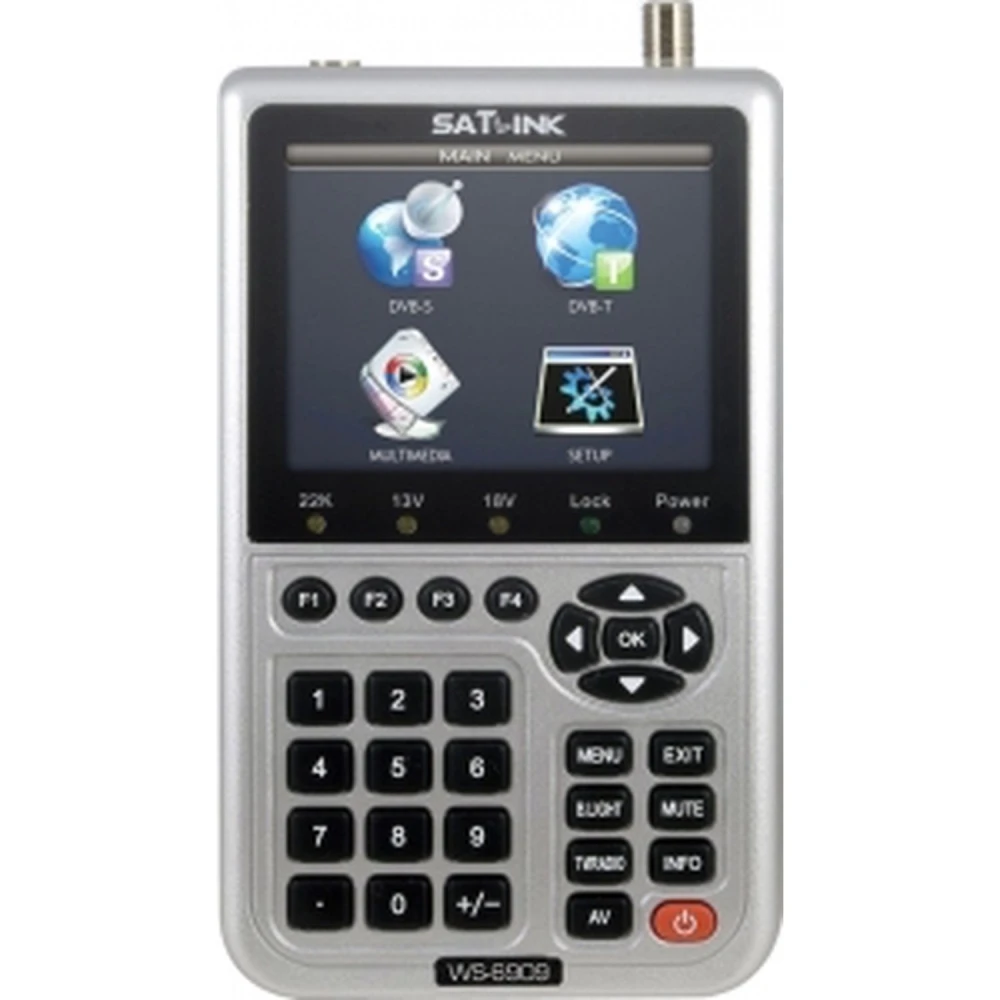

Digitální měřič a analyzátor TV Satlink WS-6909 pro DVB-T a DVB-S
Značka: Satlink
Včetně DPH (Bez DPH: 4 132,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 4 800,66 Kč | -4% |
| 10+ | 4 700,65 Kč | -6% |
| 20+ | 4 500,62 Kč | -10% |

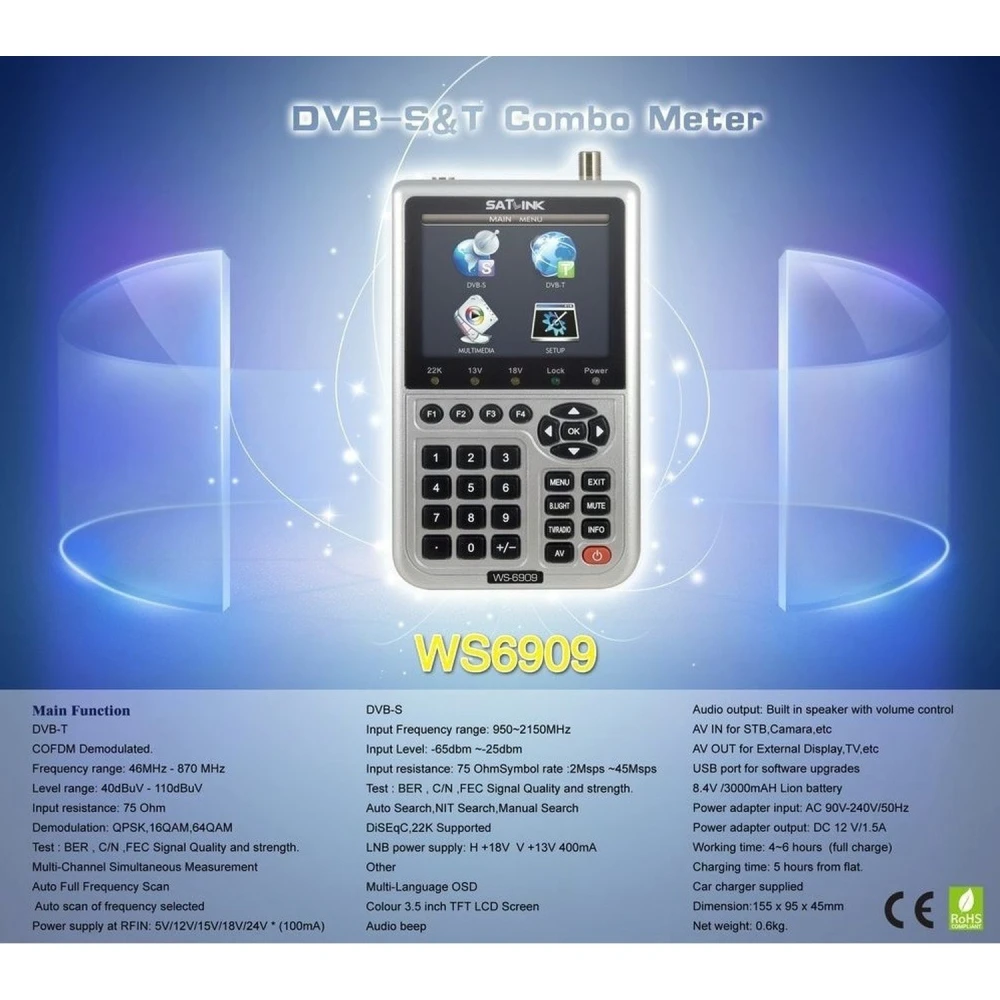

Digitální měřič a analyzátor TV Satlink WS-6909 je profesionální nástroj určený pro měření a analýzu digitálních signálů v systémech DVB-T (pozemní digitální televize) a DVB-S (satelitní televize). Toto zařízení je ideální pro techniky a instalatéry, kteří potřebují zajistit kvalitu a správnou funkci signálů digitální televize.
Hlavní vlastnosti:
- Frekvenční rozsah DVB-T: 46-870 MHz, s úrovní signálu 40-110 dBuV a vstupní impedancí 75 ohmů.
- Demodulace DVB-T: Kompatibilní s QPSK, 16QAM a 64QAM, podporuje režimy 2K a 8K.
- Měření DVB-T: BER (Bit Error Rate), C/N (poměr nosné k šumu), kvalita signálu, FEC (Forward Error Correction) a síla signálu.
- Frekvenční rozsah DVB-S: 950-2150 MHz, s úrovní vstupu -65 dBm až -25 dBm a vstupní impedancí 75 ohmů.
- Demodulace DVB-S: QPSK se symbolovou rychlostí 2 Msps až 45 Msps.
- Měření DVB-S: BER, C/N, kvalita signálu, FEC a síla.
- Další funkce: Automatické a manuální vyhledávání NIT, kompatibilita s DiSEqC 1.0, 1.1, 1.2 a USALS, napájení pro LNB (13/18 V, 400 mA) a napájení na RFIN s více napětími (5V až 24V).
- Nabíjecí baterie: Lithium-iontová 3000 mAh s napětím 8.4V, výdrž 4-6 hodin a doba nabíjení 5 hodin. Součástí je nabíječka do auta a AC 90-240 V adaptér.
- Paměť: 16 MB SDRAM a 8 MB Flash pro ukládání a zpracování.
- Sériové připojení: USB pro přenos dat a aktualizace.
- Kompaktní rozměry: 155 x 95 x 45 mm, což usnadňuje přenášení a použití v terénu.
Typické použití:
- Instalace a seřízení antén pro pozemní a satelitní digitální televizi.
- Diagnostika a řešení problémů se signálem DVB-T a DVB-S.
- Současné měření více kanálů pro efektivní analýzu.
- Kontrola kvality signálu v profesionálních instalacích a při údržbě.
Kompatibilita: Kompatibilní se systémy digitální televize DVB-T (TDT) a DVB-S, včetně modulačních technologií COFDM a QPSK. Vhodné pro analýzu signálů v domácím i profesionálním prostředí.
Tento měřič a analyzátor je nezbytným nástrojem pro techniky, kteří vyžadují přesnost a funkčnost při měření digitálních signálů pro pozemní a satelitní televizi, a zajišťuje optimální instalace a kvalitní příjem.
- Frekvenční rozsah DVB-T: 46-870 MHz s úrovní signálu 40-110 dBuV
- Demodulace DVB-T kompatibilní s QPSK, 16QAM a 64QAM
- Přesná měření: BER, C/N, kvalita signálu, FEC a síla
- Frekvenční rozsah DVB-S: 950-2150 MHz s úrovní vstupu -65 až -25 dBm
- Automatické a manuální vyhledávání NIT pro DVB-S
- Kompatibilita s DiSEqC 1.0, 1.1, 1.2 a USALS
- Nabíjecí lithium-iontová baterie 3000 mAh s výdrží 4-6 hodin
- Interní paměť 16 MB SDRAM a 8 MB Flash
- USB připojení pro přenos dat a aktualizace
- Kompaktní rozměry: 155 x 95 x 45 mm, snadné přenášení
Otázky a odpovědi zákazníků
Jaké typy signálů může Satlink WS-6909 měřit a analyzovat a jaké výhody nabízí oproti pouze pozemním nebo pouze satelitním měřičům?
Satlink WS-6909 umožňuje měřit a analyzovat jak digitální pozemní TV DVB-T (TDT, COFDM), tak satelitní DVB-S signály, což usnadňuje práci v kombinovaných instalacích bez nutnosti dvou přístrojů. Podporuje demodulaci QPSK, 16QAM a 64QAM, s frekvenčním rozsahem 46–870 MHz pro pozemní příjem a 950–2150 MHz pro satelit, takže pokrývá většinu současných standardů. Oproti specializovaným měřičům nabízí větší univerzálnost, i když může postrádat některé pokročilé funkce profesionálních modelů zaměřených jen na jeden typ signálu.
Jaké jsou rozměry, hmotnost a přesný obsah balení produktu?
Satlink WS-6909 má přibližné rozměry 180 × 95 × 48 mm a hmotnost kolem 0,5 kg. Balení obvykle obsahuje: měřič WS-6909, napájecí adaptér, krátký testovací koaxiální kabel, popruh nebo přepravní pouzdro a uživatelský manuál. Obsah se může lišit podle distributora, proto doporučujeme zkontrolovat seznam příslušenství při nákupu.
Potřebuje pro provoz externí napájení a jakou elektrickou kompatibilitu nabízí s LNB pro satelit?
Měřič obsahuje dobíjecí baterii pro přenosné použití. Může dodávat napájení přímo z vstupu RFIN do zařízení, jako jsou LNB, a podporuje 5 V, 12 V, 15 V, 18 V nebo 24 V (maximálně 100 mA), což je kompatibilní s většinou standardních LNB a aktivních anténních zařízení. Je důležité ověřit, že zátěž nepřekročí maximální specifikovaný proud, aby nedošlo k přetížení.
Umožňuje zařízení měřit technické parametry jako BER, poměr C/N a sílu signálu a jaké jsou jeho provozní rozsahy?
Ano, WS-6909 měří klíčové parametry jako BER (Bit Error Rate), poměr nosná–šum (C/N), sílu a kvalitu signálu v DVB-T i DVB-S. Spolehlivě pracuje v rozsahu vstupní úrovně 40–110 dBμV pro pozemní příjem a -65 dBm až -25 dBm pro satelit, což pokrývá potřeby instalace a jemného doladění v domácím i poloprofesionálním prostředí.
Jaké bezpečnostní prvky a normy zahrnuje a jak si stojí ve srovnání s vyšší třídou zařízení z hlediska odolnosti a ochrany?
WS-6909 splňuje základní elektrické normy CE pro elektronická zařízení, ale vzhledem ke své přenosné kategorii a ceně nemá zesílené stínění proti EMI ani pokročilou ochranu proti přepětí na vstupech. Vyšší modely mohou nabízet větší odolnost, ESD ochranu a další certifikace pro profesionální prostředí. Doporučuje se s měřičem zacházet podle správných postupů a vyhnout se připojování v prostředí bez odpovídajícího vybití.
K čemu slouží měřič a analyzátor Satlink WS-6909?
Slouží k měření a analýze signálů pozemní digitální televize (DVB-T) a satelitní televize (DVB-S), takže umožňuje ověřit kvalitu a sílu signálu při instalaci a údržbě.
Jaké typy signálu může Satlink WS-6909 měřit?
Může měřit signály DVB-T (TDT) a DVB-S (satelit), včetně parametrů jako BER, C/N, kvalita signálu, FEC a síla signálu.
Jak dlouho vydrží baterie měřiče Satlink WS-6909?
Lithium-iontová baterie má kapacitu 3000 mAh a při plném nabití nabízí dobu provozu 4 až 6 hodin.
Je kompatibilní se systémy DiSEqC?
Ano, je kompatibilní s verzemi DiSEqC 1.0, 1.1, 1.2 a USALS pro ovládání LNB a přepínání satelitů.
Je součástí balení nabíječka do auta?
Ano, měřič obsahuje nabíječku do auta a také AC/DC napájecí adaptér.
