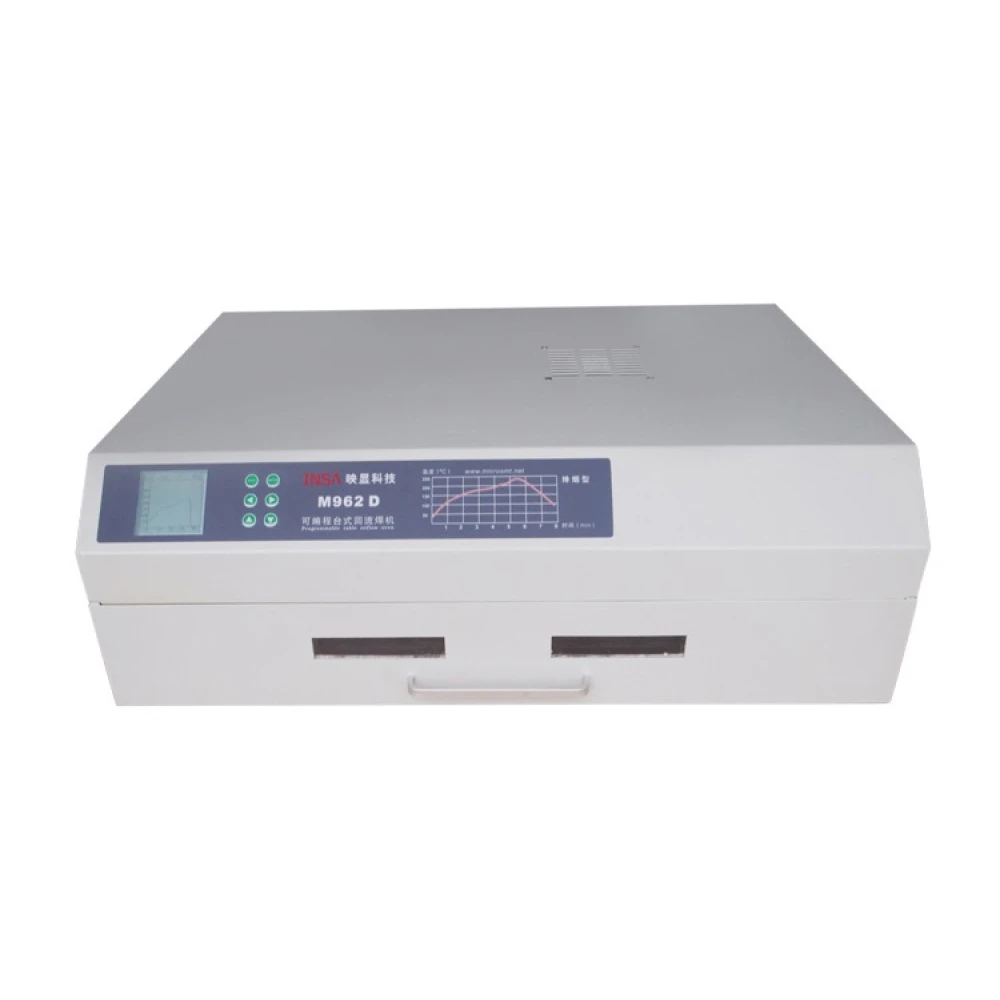

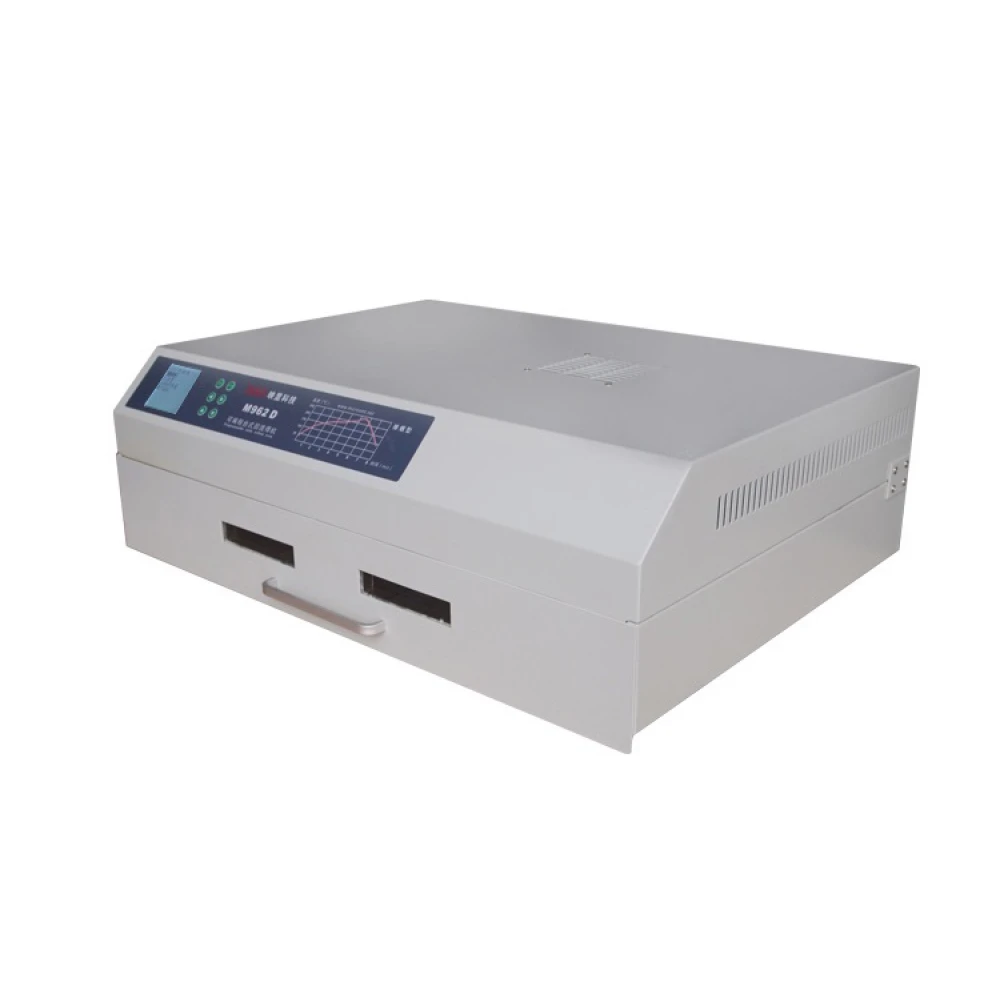

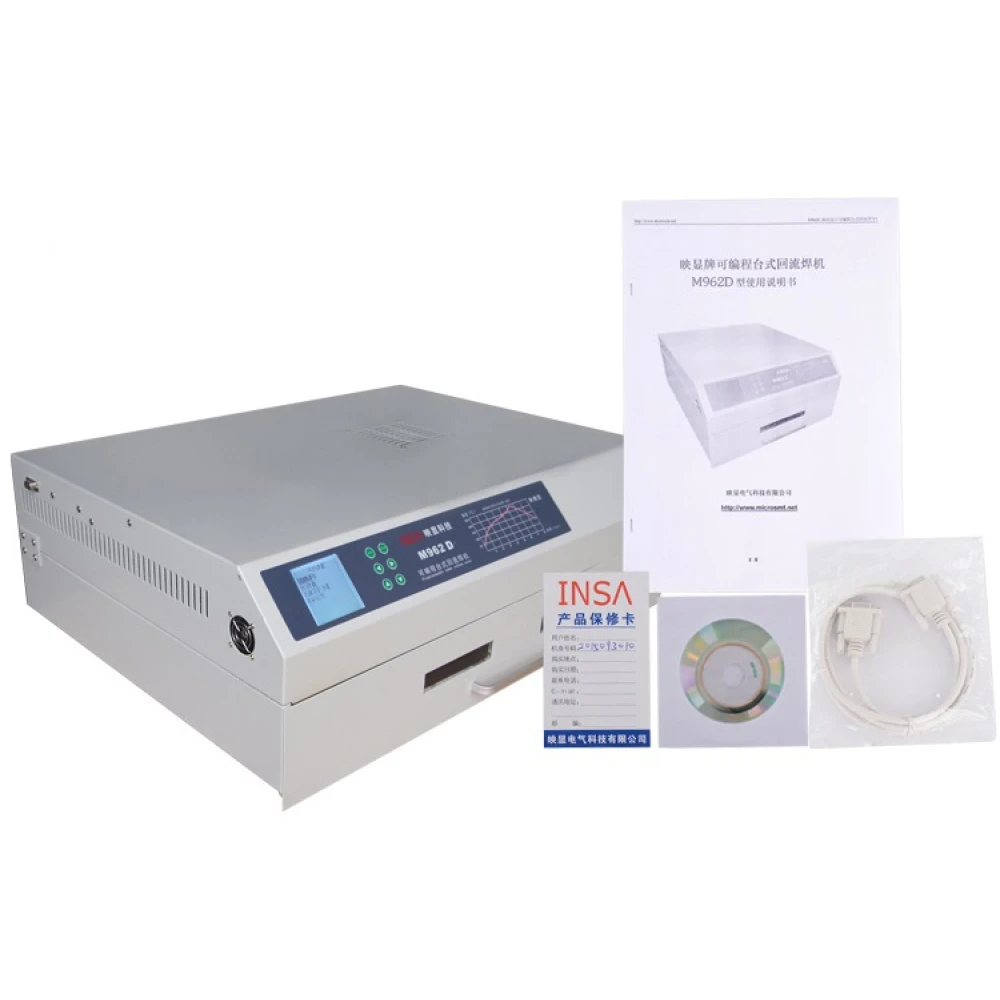

Infračervená reflow pec INSA M962D s automatickým řízením
Značka: Puhui
Včetně DPH (Bez DPH: 17 136,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 19 905,18 Kč | -4% |
| 10+ | 19 490,49 Kč | -6% |
| 20+ | 18 661,10 Kč | -10% |
Popis produktu:
Infračervená reflow pec INSA M962D je pokročilé zařízení navržené pro automatizaci procesu pájení elektronických součástek SMD a BGA. Řízená mikropočítačem nabízí kompletní a automatický pájecí proces, usnadňuje obsluhu a zajišťuje přesné a rovnoměrné výsledky díky technologii rychlého infračerveného záření kombinované s cirkulací vzduchu.
Klíčové vlastnosti:
- Velká pájecí plocha: Efektivní pájecí oblast je 400 x 650 mm, což umožňuje práci s velkými deskami a zvyšuje univerzálnost zařízení.
- Osm programovatelných teplotních profilů: Umožňuje zvolit a uložit různé teplotní průběhy pro různé typy pájení a materiálů, včetně řízených funkcí ohřevu a chlazení.
- Vysoký výkon: Má jmenovitý výkon 3300W, který zajišťuje rychlý a rovnoměrný ohřev po celou dobu procesu.

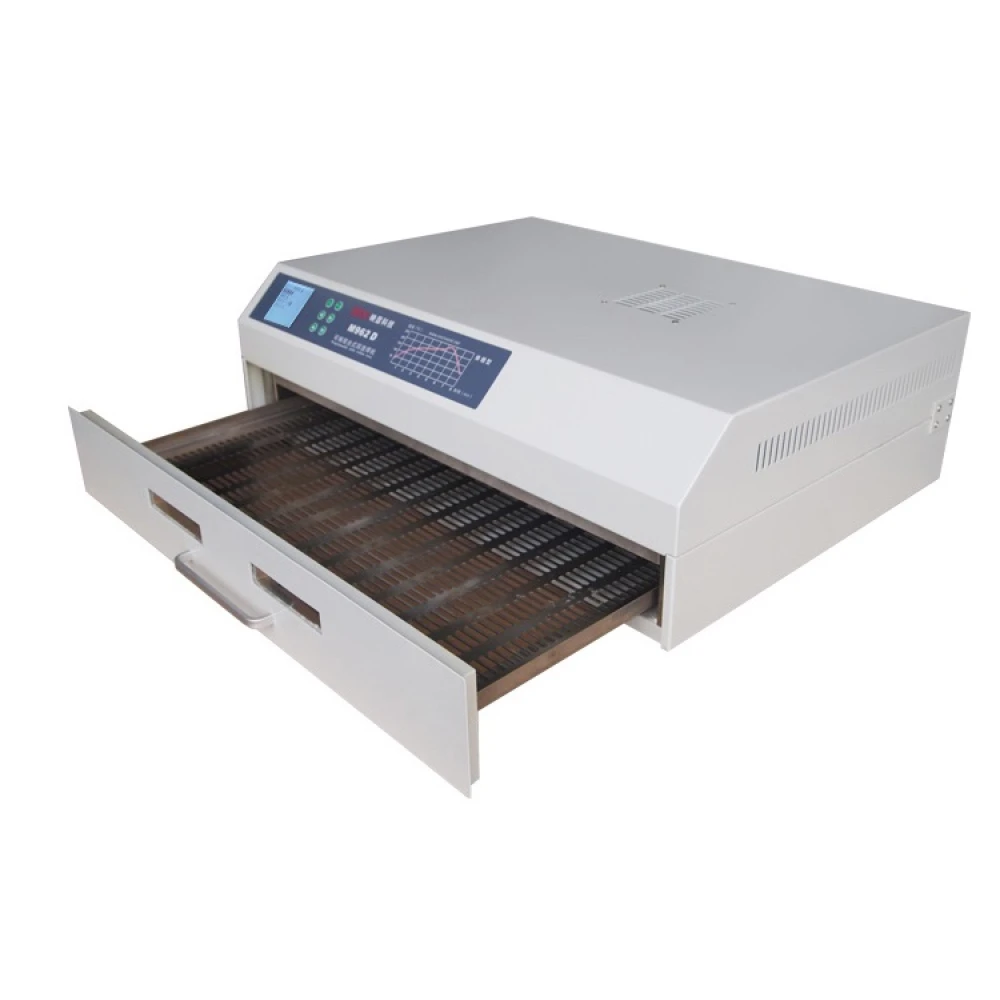

- Ergonomický a funkční design: Obsahuje zásuvkovou pracovní plochu pro snadnou vizuální kontrolu během pájení. Uživatelsky přívětivé rozhraní umožňuje snadné ovládání i méně zkušeným obsluhám.
- Speciální funkce: Podporuje pájení, sušení, udržování tepla, rychlé chlazení a opravy, ideální pro součástky jako CHIP, SOP, PLCC, QFP a BGA.
- Elektrická kompatibilita: Funguje se vstupním napájením AC110V až AC220V, 50-60Hz, takže se přizpůsobí různým pracovním prostředím.
Typické použití:
Tato pec je ideální pro firmy a dílny, které vyžadují vysoce přesné pájení při sériové výrobě nebo v malých zakázkách. Je zvláště užitečná pro bezolovnaté pájení z obou stran, reballing BGA, tepelné stárnutí PCB desek a běžnou údržbu elektronických obvodů.
Stručný návod k použití:
- Umístěte pájený výrobek na pracovní plochu a zavřete zásuvku.
- Vyberte vhodný teplotní profil v nabídce LCD, která je k dispozici v několika jazycích včetně španělštiny.
- Spusťte automatický pájecí cyklus a sledujte průběh přes okno pece.
- Po dokončení pec provede automatické chlazení, aby byla zajištěna kvalita pájení.
- V případě nedokonalostí lze provést opravu pomocí dodatečné funkce ohřevu.
Tipy pro optimální použití:
- V chladném prostředí nebo při vysoké vlhkosti pec předehřejte, aby se zlepšila kvalita pájení.
- Vyhněte se pájení součástek s kovovým stíněním nebo těch, které snesou teploty nižší než 250°C.
- Pro lepší kvalitu při práci s BGA umístěte pod pájený díl další PCB desku 10x10 cm.
Každodenní údržba:
- Udržujte pracovní plochu a pozorovací okno čisté.
- Nezhasínejte pec ihned po použití; počkejte, až úplně vychladne.

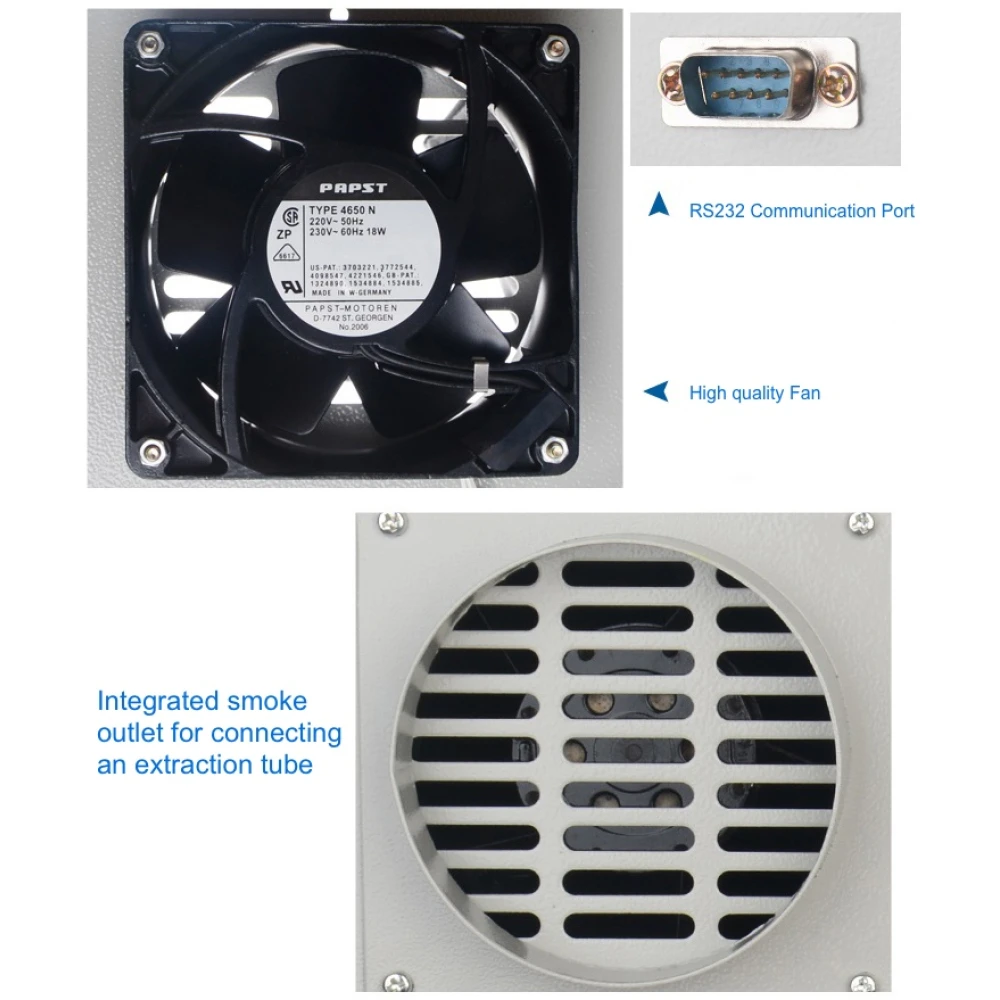

- Zajistěte během provozu dobré větrání zařízení.
- Odpojte zařízení, pokud ho nebudete delší dobu používat.
Dostupnost: Tento produkt je aktuálně není skladem a prodává se pouze na objednávku.
Infračervená reflow pec INSA M962D je spolehlivé a efektivní řešení pro elektronické pájecí procesy, které vyžadují přesnost a automatizované řízení.
- Efektivní pájecí plocha 400x650 mm pro větší univerzálnost
- Osm programovatelných teplotních profilů pro různé typy pájení
- Jmenovitý výkon 3300W s rychlým a rovnoměrným ohřevem

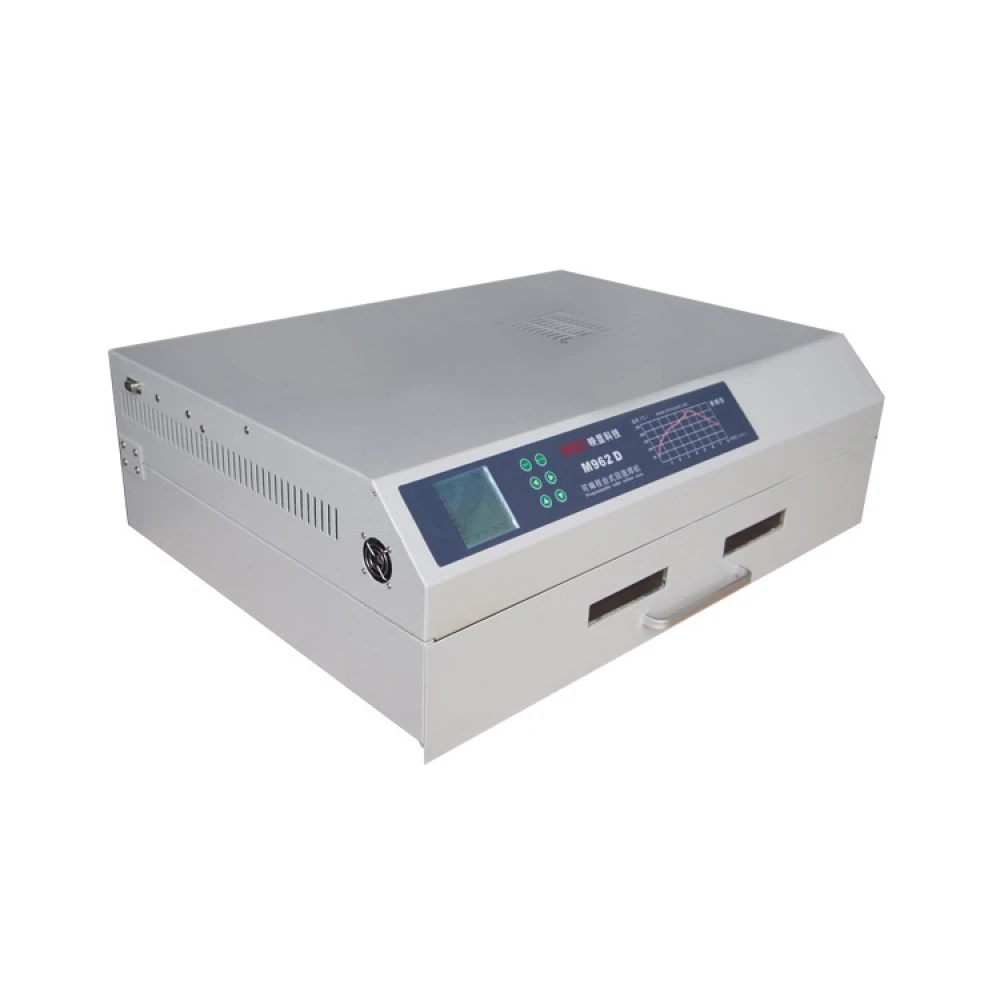

- Uživatelsky přívětivé rozhraní s LCD displejem a vícejazyčným menu
- Funkce pájení, sušení, udržování tepla a rychlého chlazení
- Kompatibilní se součástkami CHIP, SOP, PLCC, QFP a BGA
- Provedení se zásuvkovou pracovní plochou pro vizuální kontrolu během procesu
- Napájení AC110V~AC220V / 50~60Hz vhodné pro různá prostředí
- Ideální pro sériovou výrobu i malé zakázky ve firmách a dílnách
- Snadná údržba s doporučeními pro delší životnost
Otázky a odpovědi zákazníků
Jaké výhody nabízí infračervený ohřev oproti tradičním konvekčním reflow pecím u modelu INSA M962d?
INSA M962d používá infračervený ohřev v kombinaci s nuceným prouděním vzduchu. To umožňuje rovnoměrnější teplotu a rychlý přenos tepla, což zlepšuje přesnost teplotního profilu. Je však třeba počítat s tím, že IR záření může být méně účinné u součástek ve stínu nebo ve vrstvách, ve srovnání se systémy výhradně s horkým vzduchem.
Jaké jsou užitečné vnitřní rozměry a celková hmotnost reflow pece INSA M962d?
Vnitřní efektivní pájecí zóna má rozměry 400 x 650 mm, takže pojme střední i velké desky plošných spojů. Hmotnost zařízení je přibližně 28 kg. Tyto údaje se mohou mírně lišit podle výrobní série.
Jakou údržbu tato pec vyžaduje a jaká je její odhadovaná životnost při častém používání?

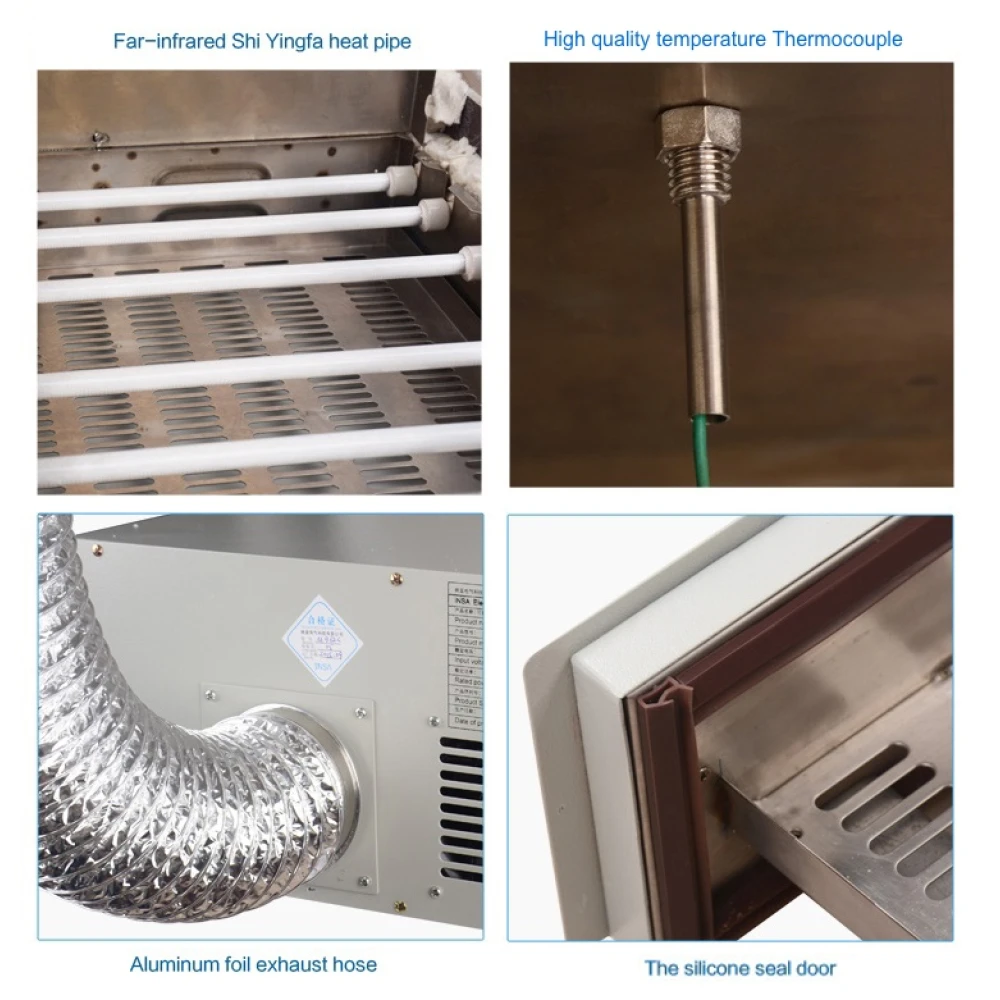

Základní údržba zahrnuje pravidelné čištění filtrů a komory, kontrolu IR topných prvků a ventilátorů. Při běžných podmínkách životnost IR lamp přesahuje 8000 h. Přehřívání a hromadění zbytků mohou tuto dobu zkrátit.
Lze současně osadit více menších PCB v rámci jednoho reflow procesu?
Ano, je možné osadit více malých PCB, pokud součet jejich ploch nepřekročí 400 x 650 mm a je zachován dostatečný odstup pro cirkulaci vzduchu. Doporučuje se používat organizační držáky, aby se desky během procesu neposouvaly.
Jaké typy součástek mohu pájet s pecí INSA M962D?
Může pájet malé a složité součástky jako CHIP, SOP, PLCC, QFP a BGA, včetně bezolovnatého pájení a reballingu BGA.
Jaká je maximální pájecí plocha, kterou tato pec podporuje?
Pec podporuje maximální efektivní pájecí plochu 400 x 650 mm.
Jaké napájecí napětí pec INSA M962D vyžaduje?
Funguje s napájením AC110V až AC220V, 50-60Hz.
Obsahuje pec předprogramované teplotní profily?
Ano, obsahuje osm programovatelných teplotních profilů pro různé pájecí procesy a materiály.
Je pec INSA M962D dostupná k okamžité koupi?
Produkt je aktuálně není skladem a prodává se pouze na objednávku.
