PWM regulátor otáček krokového motoru s modulem
Značka: satkit
Včetně DPH (Bez DPH: 226,80 Kč)

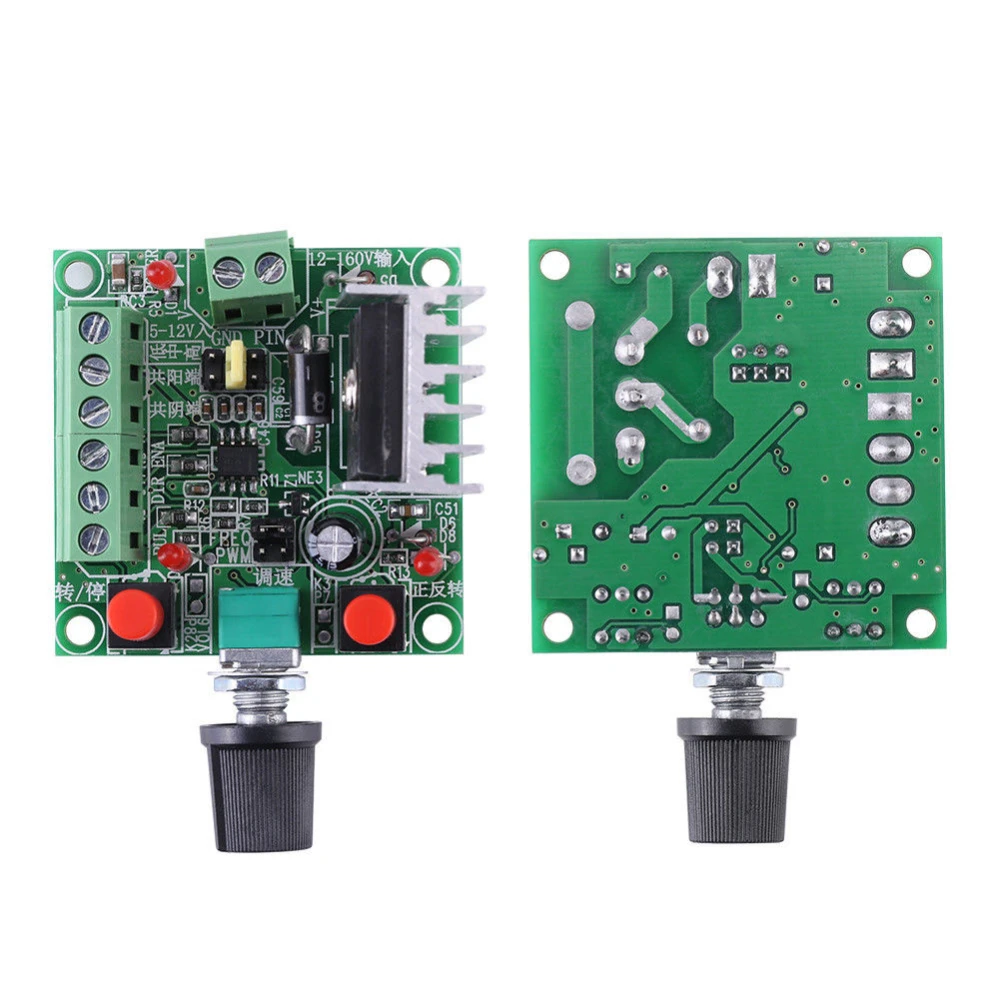

PWM regulátor otáček krokového motoru - modul regulátoru rychlosti
Tento PWM regulátor otáček krokového motoru je modul navržený pro přesné řízení krokových motorů, který umožňuje regulovat rychlost a směr pomocí PWM signálů (pulzně šířková modulace). Je ideální pro elektronické aplikace a projekty s Arduino, kde je vyžadováno spolehlivé a nastavitelné řízení motoru.
Hlavní vlastnosti
- Generování PWM signálů pro řízení rychlosti a směru.
- Nastavení pomocí jumperu pro volbu výchozí frekvence impulsů.
- Signály pro krokové řízení s možností vysoké, střední a nízké frekvence pro různé potřeby.

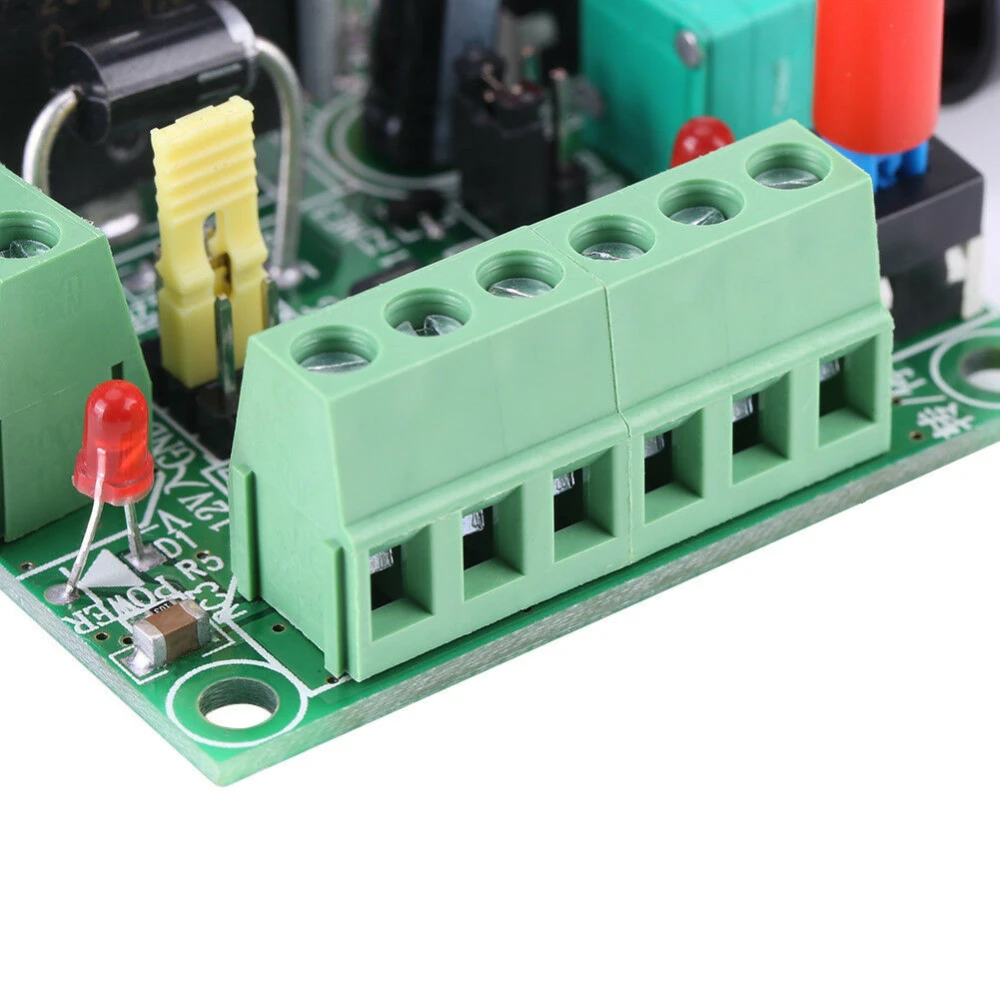

- Šest řídicích linek: PUL+ a PUL- pro kladné a záporné impulsy; EN+ a EN- pro povolení svorek; DIR+ a DIR- pro směr motoru.
- Flexibilní napájení: 15-160VDC nebo 5-12VDC, s odpovídajícím připojením pro každé napětí.
- Ovládání chodu vpřed a vzad pomocí tlačítek.
- Nastavitelná regulace rychlosti pomocí potenciometru, který mění frekvenci PWM signálu.
Technické specifikace
- Napájecí napětí: 15-160VDC nebo 5-12VDC.
- Frekvence PWM signálu:
- Vysoká: 5.8 kHz až 127 kHz
- Střední: 590 Hz až 15.8 kHz
- Nízká: 82 Hz až 2.3 kHz
- Rozměry: 73 x 51 x 37 mm.
- Hmotnost: 50 gramů.
Typické použití a kompatibilita

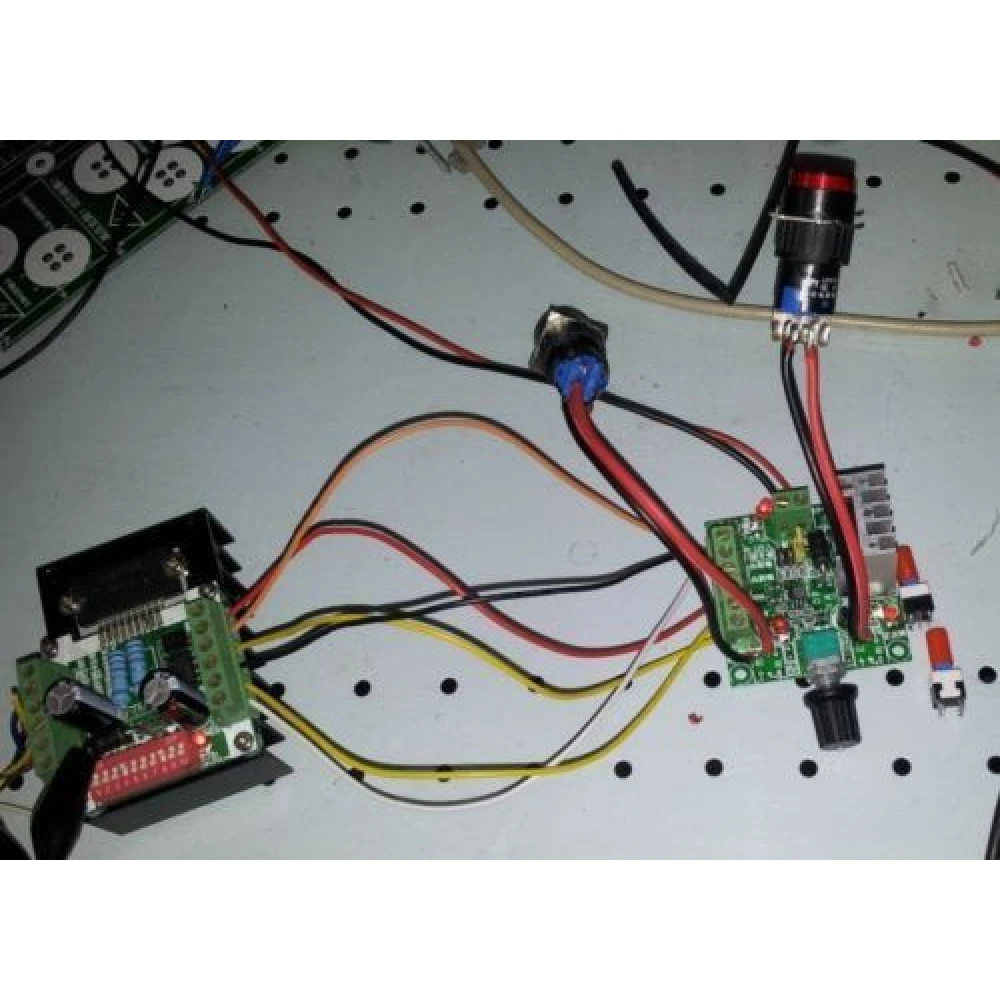

Tento modul je ideální pro projekty řízení krokových motorů v systémech Arduino a dalších DIY elektronických platformách. Umožňuje nastavit rychlost a směr motorů v aplikacích, jako je robotika, automatizace, 3D tiskárny a polohovací systémy.
Díky flexibilní konfiguraci a nastavitelným PWM signálům je kompatibilní se širokou škálou krokových motorů a H-můstkových řadičů.
Obsah balení
- 1 x PWM regulátor otáček krokového motoru - modul regulátoru rychlosti.
Poznámka: Tento produkt je aktuálně vyprodaný. Doporučujeme zkontrolovat alternativní produkty nebo kontaktovat naši podporu pro další možnosti.
- Generuje PWM signály pro přesné řízení rychlosti a směru.
- Snadné nastavení pomocí jumperu pro volbu frekvence impulsů.
- Vysoká, střední a nízká frekvence pro různé aplikace.
- Šest řídicích linek pro impulsy, povolení a směr.
- Flexibilní napájení 15-160VDC nebo 5-12VDC.
- Ovládání chodu vpřed a vzad pomocí tlačítek.
- Nastavení rychlosti pomocí potenciometru pro frekvenci PWM.
Otázky a odpovědi zákazníků
Jak se volí a nastavuje výstupní frekvence PWM podle potřeb motoru?
Modul obsahuje potenciometr pro nastavení frekvence PWM signálu a jumper pro volbu mezi třemi rozsahy: nízký (82 Hz–2,3 kHz), střední (590 Hz–15,8 kHz) a vysoký (5,8 kHz–127 kHz). Volba vhodného rozsahu závisí na typu motoru a aplikaci: pro velké motory a nízké otáčky se hodí nízké frekvence, zatímco malé motory nebo vysokorychlostní aplikace mohou vyžadovat vyšší frekvence. Je zásadní nepřekročit maximální frekvenci, kterou podporuje řadič motoru nebo samotný motor.
Jaké jsou fyzické rozměry modulu a jak to ovlivňuje instalaci v kompaktních rozvaděčích?
Rozměry řadiče jsou 73 mm x 51 mm x 37 mm a hmotnost 50 g. Díky těmto rozměrům je vhodný pro instalace v menších elektrických skříních a umožňuje snadnou integraci i v omezeném prostoru. Doporučuje se ponechat dodatečný prostor pro dostatečné větrání a snadnější zapojení.
Existují omezení elektrické kompatibility nebo kompatibility signálu při použití tohoto řadiče s existujícími drivery jiných výrobců?
Kompatibilita tohoto modulu závisí na tom, zda drivery přijímají standardní vstupy signálu pulse/direction/enabled na úrovních TTL nebo podobných. Popis uvádí šest připojení: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Před integrací je vhodné ověřit specifikace driveru ohledně úrovní logických vstupů, protože některé průmyslové drivery mohou vyžadovat diferenciální signály nebo specifické standardy.
Jsou k dispozici náhradní díly, záruka nebo podpora pro tento řadič v případě poruchy?
Poskytnuté informace výslovně neuvádějí dostupnost náhradních dílů ani záruční podmínky. Obecně mají elektronické moduly tohoto typu omezenou komerční záruku poskytovanou distributorem a obvykle nemají podporu jednotlivých náhradních dílů; při větší poruše se většinou vyměňuje celý modul. Doporučuje se obrátit přímo na dodavatele ohledně záruky, poprodejní podpory a možností náhrady.
Jaké napětí tento PWM regulátor otáček podporuje?
Tento regulátor podporuje napájení 15-160VDC nebo 5-12VDC, s odpovídajícím připojením pro každý rozsah.
Jak se u tohoto modulu řídí rychlost motoru?
Rychlost se řídí nastavením frekvence PWM signálu pomocí integrovaného potenciometru na modulu.
Je kompatibilní s krokovými motory pro Arduino?
Ano, tento modul je kompatibilní s krokovými motory používanými v projektech Arduino a dalších DIY elektronických systémech.
Jaké řídicí signály modul má?
Má šest linek: PUL+ a PUL- pro impulsy, EN+ a EN- pro povolení a DIR+ a DIR- pro řízení směru motoru.
Je produkt aktuálně skladem?
Produkt je aktuálně vyprodaný. Doporučujeme zkontrolovat alternativní produkty nebo kontaktovat podporu.
