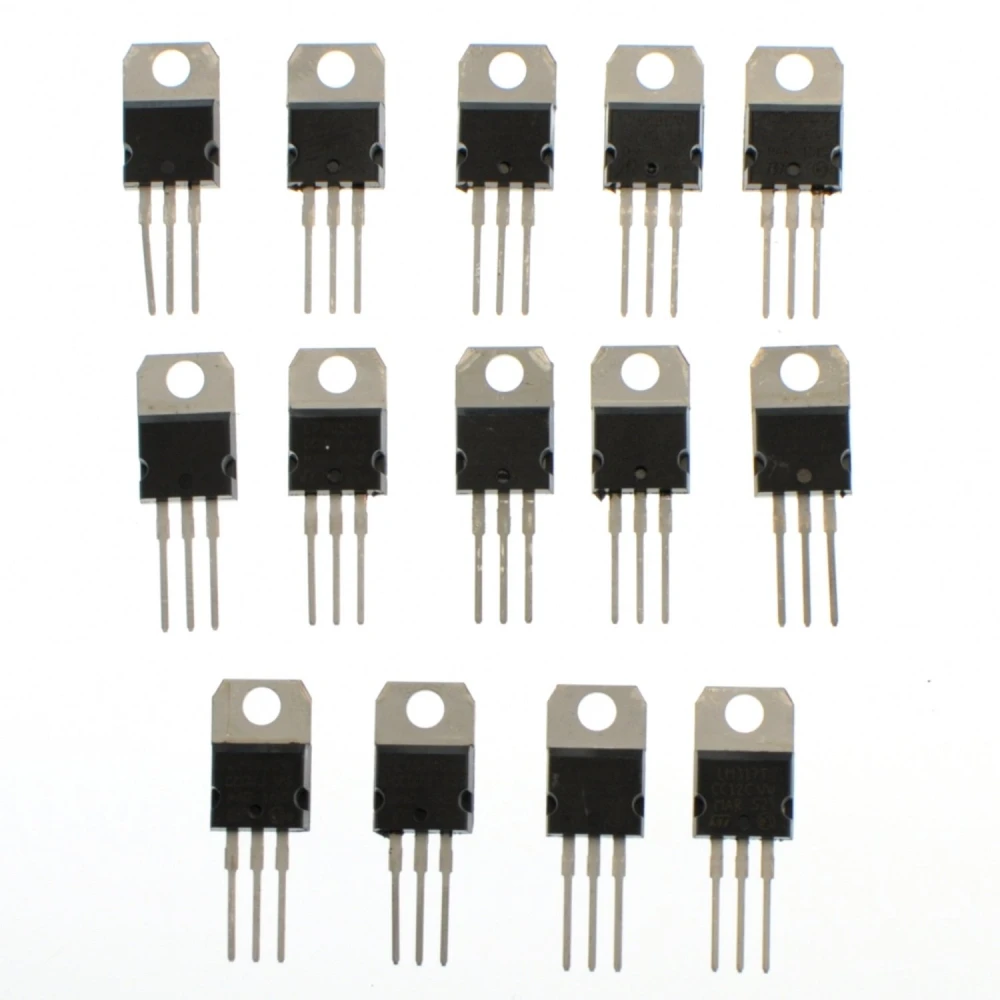

Sada 14 stabilizátorů napětí TO220 – modely L7805 až L7824 a LM317T
Značka: satkit
85,38Kč
Včetně DPH (Bez DPH: 70,56 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 81,96 Kč | -4% |
| 10+ | 77,69 Kč | -9% |
| 20+ | 68,30 Kč | -20% |
Skladem - Odesíláme ihned
Standardní doručení
Pá, Kvě 29 - Út, Čvn 2
Expresní doručení
St, Kvě 27 - Čt, Kvě 28
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Tato sada 14 stabilizátorů napětí TO220 nabízí kompletní řešení pro vaše elektronické projekty a opravy. Obsahuje různé modely pokrývající různé potřeby regulace napětí, od 5V do 24V, stejně jako nastavitelné stabilizátory.
Obsah balení:
- 1x L7805 (5V)
- 1x L7806 (6V)
- 1x L7808 (8V)
- 1x L7809 (9V)
- 1x L7812 (12V)
- 1x L7815 (15V)
- 1x L7824 (24V)
- 1x L7905 (Regulátor záporného napětí 5V)
- 1x L7906 (Regulátor záporného napětí 6V)
- 1x L7908 (Regulátor záporného napětí 8V)
- 1x L7909 (Regulátor záporného napětí 9V)
- 1x L7912 (Regulátor záporného napětí 12V)
- 1x L7915 (Regulátor záporného napětí 15V)
- 1x LM317 (Nastavitelný regulátor)
Hlavní vlastnosti:
- Široká škála kladných i záporných regulátorů.
- Součástí je nastavitelný regulátor LM317 pro větší flexibilitu.
- Provedení TO220, snadná montáž a odvod tepla.
- Ideální pro elektronické projekty, opravy a prototypy.
- Kompatibilita s mnoha aplikacemi pro regulaci napětí.
Typické použití:
- Stabilizované napájecí zdroje pro elektronické obvody.
- DIY projekty a prototypy vyžadující různá napětí.
- Opravy a údržba elektronických zařízení.
- Vzdělávací aplikace pro výuku regulace napětí.
Kompatibilita: Tato sada je kompatibilní s většinou projektů a elektronických zařízení, která vyžadují stabilní a spolehlivou regulaci napětí. Díky provedení TO220 se snadno integruje do desek a stávajících systémů.
S touto sadou stabilizátorů napětí TO220 od satkit budete mít po ruce všestranné a kompletní řešení pro všechny vaše potřeby regulace napětí v elektronice.
- Obsahuje 14 stabilizátorů napětí v provedení TO220.
- Modely od L7805 (5V) až po L7824 (24V) a záporné regulátory L7905 až L7915.
- Součástí je nastavitelný regulátor LM317 pro vlastní nastavení napětí.
- Ideální pro elektronické projekty, opravy a prototypy.
- Snadná montáž a odvod tepla díky pouzdru TO220.
Otázky a odpovědi zákazníků
Jaké jsou hlavní funkce a přínosy zahrnutí 14 různých regulátorů napětí v jednom balení?
Balení poskytuje širokou univerzálnost pro elektronické projekty, protože každý regulátor dodává jiné pevné nebo nastavitelné napětí, pokrývající rozsahy od +5V do +24V a záporné hodnoty od -5V do -15V, plus jeden nastavitelný model (LM317T). Uživatel tak může balení přizpůsobit různým potřebám napájecích zdrojů bez nutnosti kupovat každý regulátor zvlášť.
Jaké jsou hlavní technické specifikace přiložených regulátorů (velikost, pouzdro, tolerance napětí a maximální proud)?
Všechny přiložené regulátory používají pouzdro TO220 se standardními rozměry přibližně 10 mm x 15 mm x 4,5 mm. Typická tolerance regulace je ±2 % až ±4 %. Maximální výstupní proud bývá 1,0 až 1,5 A podle modelu a doporučené maximální vstupní napětí je 35V DC (diferenciálně vůči zemi) pro kladné i záporné modely. LM317T nabízí nastavení v rozsahu 1,25V až 37V.
Jsou tyto regulátory kompatibilní se zdroji AC i DC a jaké jsou požadavky na filtraci a tepelný odvod?
Jsou kompatibilní pouze s DC napětím na vstupu. Pokud se použije AC zdroj, musí být před vstupem do regulátoru vhodně usměrněn a filtrován. Je zásadní použít kvalitní filtrační kondenzátor (≥ 470 μF) na vstupu a při vyšší zátěži nebo velkém rozdílu napětí je vhodné připojit k pouzdru TO220 chladič, aby teplota přechodu nepřekročila 125 °C.
Jaké běžné problémy se mohou při použití těchto regulátorů objevit a jak je lze řešit?
Nejčastější problémy zahrnují přehřívání (kvůli chybějícímu chladiči), nadměrné poklesy napětí (pokud je vstupní napětí příliš blízko výstupnímu) a šum na výstupu (kvůli nedostatečné filtraci). Abyste těmto problémům předešli, dodržujte minimální rozdíl mezi vstupem a výstupem (typický dropout 2V), použijte chladič, pokud proud přesahuje 0,5A, a osazujte doporučené filtrační kondenzátory podle datasheetu.
Jaké jsou praktické rozdíly mezi pevným regulátorem jako L7805 a nastavitelným jako LM317 a kdy je vhodné použít který?
L7805 a podobné regulátory dodávají pevné, předem dané napětí, takže jsou ideální pro obvody, kde je vyžadováno stabilní a známé napětí. LM317 je nastavitelný (rozsah 1,25V–37V) a hodí se, když je potřeba vlastní nebo experimentální napětí. Volba závisí na tom, zda obvod vyžaduje flexibilitu (LM317), nebo jednoduchost a stabilitu (pevné regulátory).
Jaké modely obsahuje sada stabilizátorů napětí TO220?
Sada obsahuje 14 stabilizátorů: L7805, L7806, L7808, L7809, L7812, L7815, L7824, L7905, L7906, L7908, L7909, L7912, L7915 a LM317.
Jaký je rozdíl mezi stabilizátory L7805 a L7824?
L7805 stabilizuje na 5V, zatímco L7824 stabilizuje na 24V, oba jsou kladné stabilizátory v provedení TO220.
K čemu se používá regulátor LM317 v sadě?
LM317 je nastavitelný regulátor, který umožňuje nastavit různé výstupní napětí podle potřeby projektu.
Jsou tyto stabilizátory kompatibilní s běžnými elektronickými projekty?
Ano, tyto stabilizátory jsou kompatibilní s většinou elektronických projektů, které vyžadují regulované a stabilní napětí.
