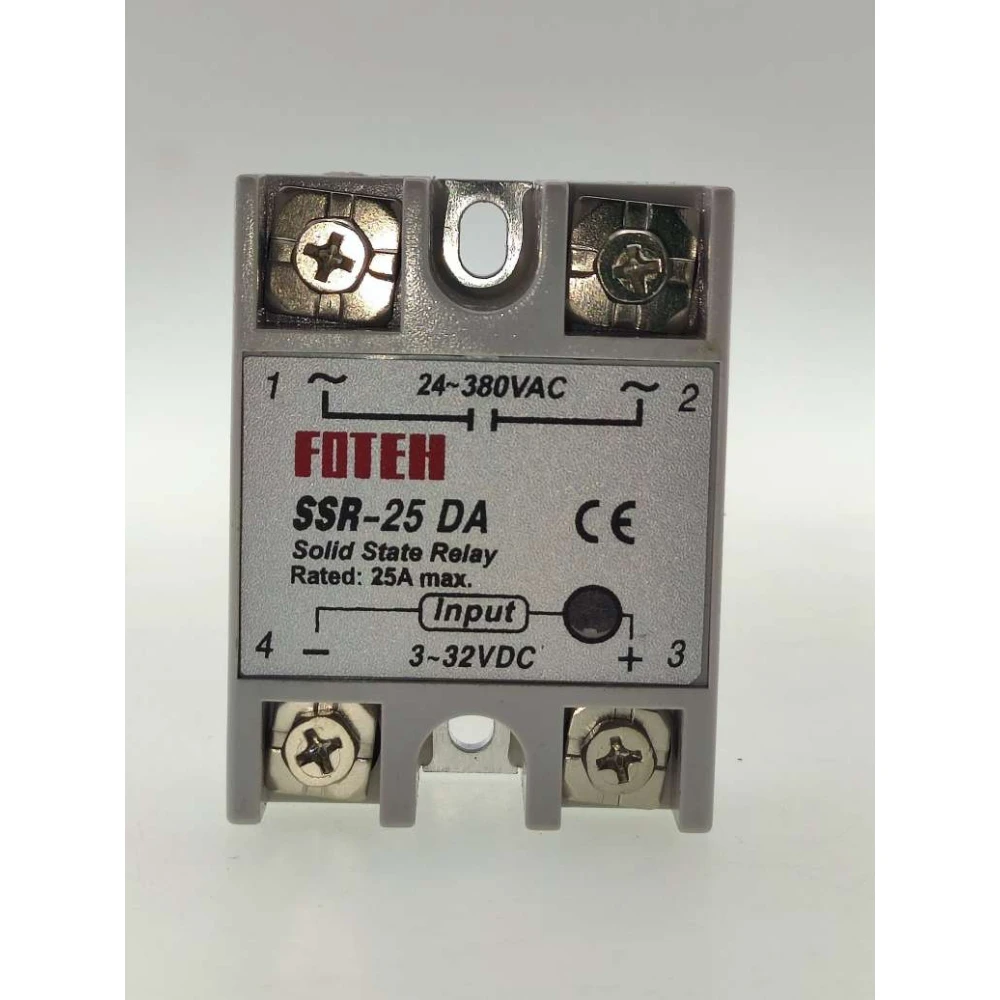

Fotek SSR-25 25A SSR relé pro efektivní řízení

Fotek SSR-25 25A SSR relé je elektronické zařízení určené k řízení elektrických zátěží bez mechanického kontaktu, které nabízí efektivní a spolehlivé řešení pro průmyslové i domácí aplikace.

Toto relé pracuje s nízkonapěťovým řídicím signálem (3-32 VDC) a dokáže spínat střídavé zátěže až do 25 amperů, s výstupním napětím mezi 24 a 380 VCA. Jeho konstrukce bez pohyblivých částí eliminuje mechanické opotřebení, prodlužuje životnost a snižuje údržbu.

Hlavní vlastnosti

• Řídicí vstup: 3-32 VDC se vstupním proudem mezi 3 a 25 mA.
• Zatížitelnost: 25A s výstupním napětím 24-380 VCA.
• Nízký úbytek napětí v sepnutém stavu: 1.5V, což zlepšuje energetickou účinnost.
• Rychlá doba odezvy: 10 ms pro zapnutí i vypnutí.
• Vysoká odolnost vůči elektromagnetickému rušení a vibracím.
• LED indikátor pro sledování provozního stavu.
• Kompaktní a korozivzdorné provedení s montáží pomocí šroubů.
• Provozní teplotní rozsah: -30 a 75 °C.

Typické použití

Toto relé je ideální pro řízení odporových elektrických spotřebičů, zejména topných systémů, jako jsou elektrické kabely a potrubí. Běžně se používá v přístrojích pro regulaci teploty a průmyslové automatizaci pro přesné a tiché zapínání a vypínání zátěží.

Montážní doporučení

• Doporučuje se ponechat proudovou rezervu 3/2 vzhledem k jmenovitému proudu, aby se zabránilo přetížení.
• Pro zátěže vyšší než 5A je důležité zajistit dostatečný odvod tepla pomocí chladičů určených pro SSR relé.
• Kompatibilní s integrovanými obvody TTL, DTL a HTL.

Rozdíly oproti mechanickým relé

Na rozdíl od mechanických relé nemá SSR žádné pohyblivé části, takže nevzniká hluk, jiskření ani opotřebení kontaktů. Díky tomu je tišší, odolnější a vhodný pro aplikace vyžadující rychlé a časté spínání.

Kompatibilita a údržba

Toto relé je kompatibilní se širokou škálou elektronických a elektrických systémů, pokud jsou dodrženy parametry proudu a napětí. Díky pevnému provedení a absenci mechanického kontaktu nevyžaduje častou údržbu.

• Spíná elektrické zátěže až do 25A s výstupním napětím 24-380 VCA.
• Nízkonapěťový řídicí vstup 3-32 VDC a proud 3-25 mA.
• Rychlá spínací doba 10 ms pro zapnutí i vypnutí.
• Bezkontaktní konstrukce pro vyšší životnost a tichý provoz.
• LED indikátor provozního stavu.
• Jednoduchá montáž pomocí šroubů.
• Kompatibilní s obvody TTL, DTL a HTL.
• Pro zátěže nad 5A je nutný odvod tepla.
