Adaptérní deska WSON8 na DIP8 pro programátory QFN8/DFN8 a MLF8
Značka: satkit
30,49Kč
Včetně DPH (Bez DPH: 25,20 Kč)
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Adaptérní deska WSON8 na DIP8 je nezbytný nástroj pro techniky i nadšence, kteří pracují s programováním čipů v pouzdrech QFN8, DFN8 a WSON8/MLF8. Tato deska umožňuje převést tyto formáty na standardní patici DIP8, což usnadňuje připojení a programování s kompatibilními programátory.
Hlavní vlastnosti:
- Kompatibilní se dvěma specifikacemi čipu WSON8 na DIP v řadě s pinovou lištou.

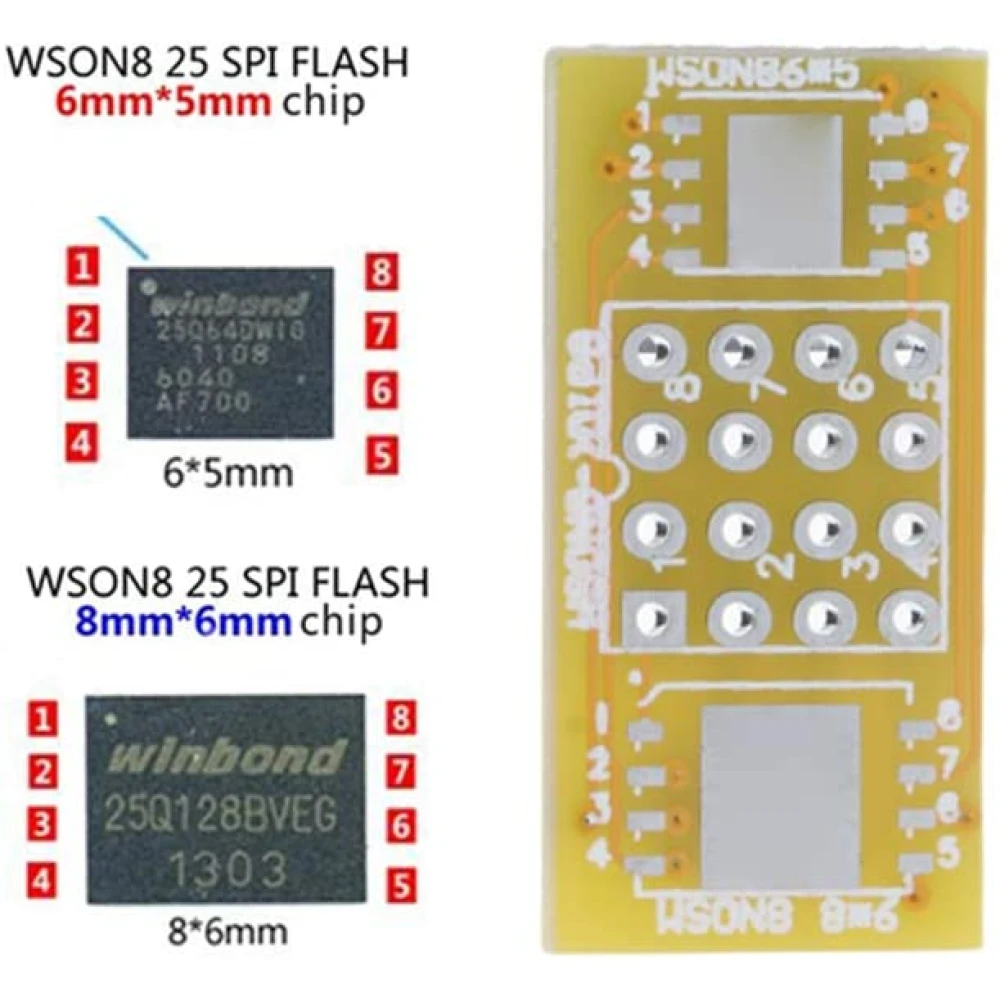

- Podporuje pouzdra QFN8/WSON8 o velikosti 8mm x 6mm a 6mm x 5mm.
- Má 8 pinů pro připojení.

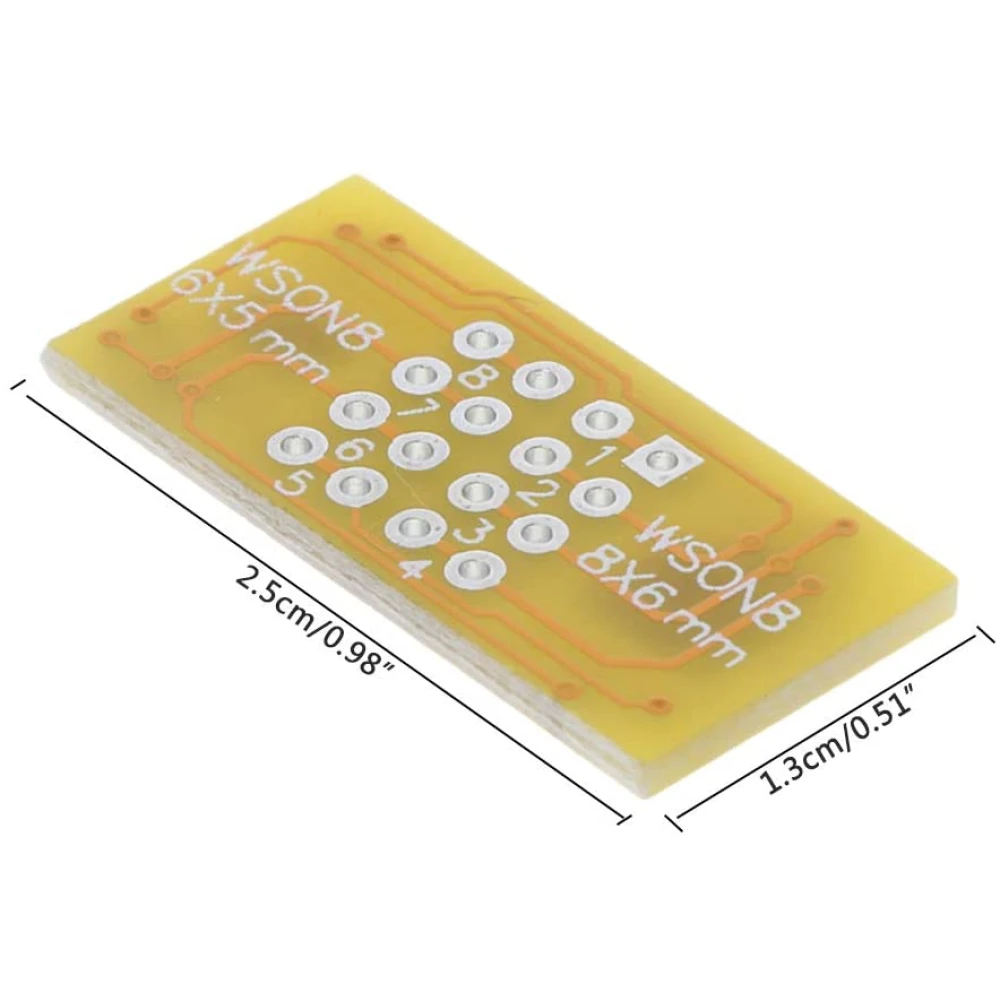

- Kompaktní rozměry 1.3 x 2.5 cm (0.51 x 0.98 palce).
- Nízká hmotnost přibližně 1 gram.
- Umožňuje připájet vždy jeden FLASH čip pro přesné programování.

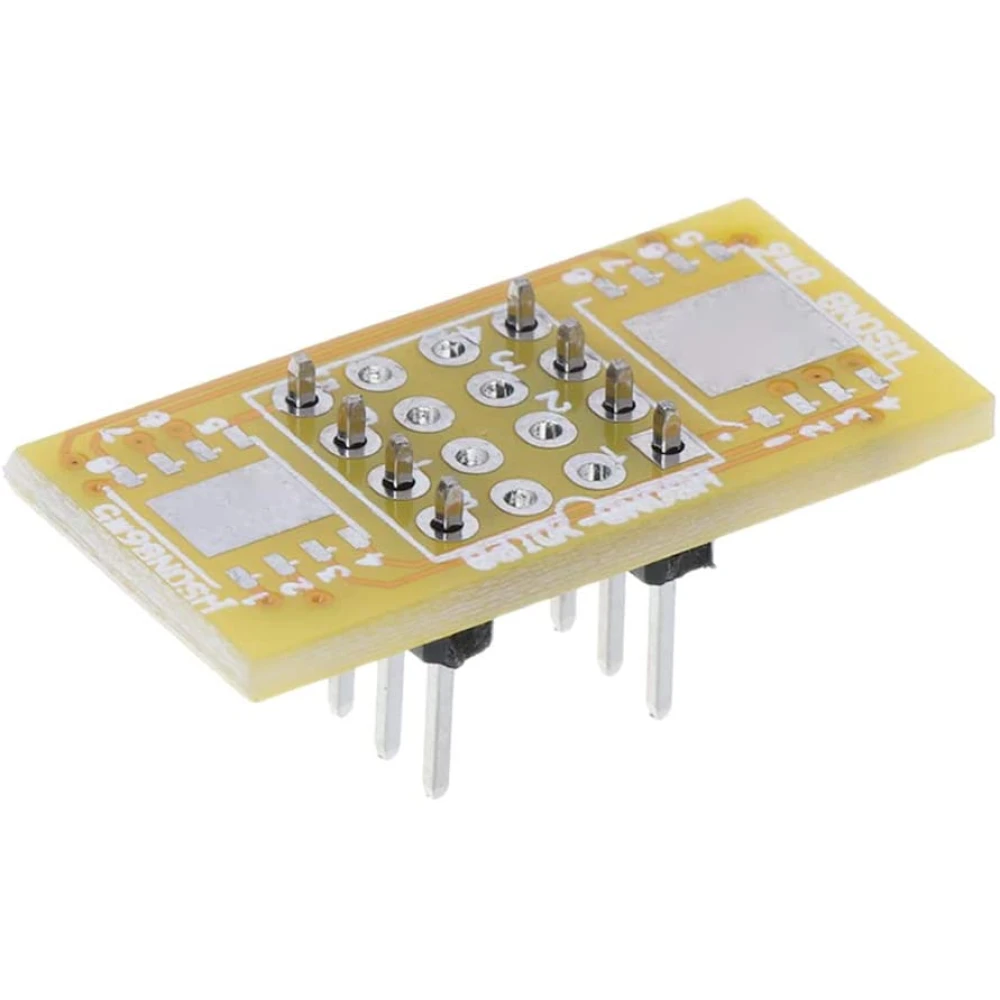

- Kompatibilní s programátory TL866II Plus, RT809H, RT809F a dalšími podobnými.
Typické použití:
- Převod čipů WSON8, QFN8, DFN8 a MLF8 pro programování v paticích DIP8.
- Opravy a údržba elektronických zařízení, která používají tato pouzdra.
- Precizní elektronické projekty vyžadující programování konkrétních čipů.
Kompatibilita:
Tato adaptérní deska je vhodná pro programátory jako TL866II Plus, RT809H, RT809F a další, které podporují patice DIP8. Před nákupem je důležité, aby uživatel ověřil konkrétní kompatibilitu se svým zařízením.
Obsah balení:
- 1 x Adaptérní deska programátoru WSON8 na DIP8.
Tato deska je praktickým řešením pro ty, kteří potřebují převést pouzdra čipů WSON8, QFN8, DFN8 a MLF8 do formátu DIP8, a tím usnadnit programování a manipulaci s těmito elektronickými součástkami pomocí standardního vybavení.
- Kompatibilní s čipy QFN8/WSON8 8mmx6mm a 6mmx5mm
- Má 8 pinů pro připojení DIP8
- Kompaktní rozměry: 1.3x2.5 cm
- Nízká hmotnost: 1 gram
- Umožňuje připájet vždy jeden FLASH čip
- Kompatibilní s programátory TL866II Plus, RT809H, RT809F
Otázky a odpovědi zákazníků
Jaký typ fyzického a elektrického připojení nabízí deska programátoru nebo emulátoru?
Tato deska převádí pouzdro WSON8/QFN8/DFN8 na standardní formát DIP8 pomocí řady pinů s roztečí 2,54 mm, kompatibilní se sokly a prototypovými deskami pro DIP8. Nemění původní elektrické pinout zapojení čipu.
Existují elektrická omezení, jako maximální napětí, proud nebo ESD při použití adaptérové desky?
Deska neobsahuje žádné aktivní součástky ani přidanou ESD ochranu. Spoj zvládá až 1 A a 24 V za standardních podmínek, ale doporučuje se pracovat v prostředí bez ESD a ověřit limity připojených čipů, protože deska neposkytuje žádnou další elektrickou ochranu.
S jakými programátory je tato adaptérní deska kompatibilní?
Je kompatibilní s programátory jako TL866II Plus, RT809H, RT809F a dalšími, které podporují patice DIP8.
Kolik čipů lze na této desce připájet najednou?
Adaptérní deska umožňuje připájet pouze jeden FLASH čip najednou.
Jaká pouzdra tato adaptérní deska podporuje?
Podporuje pouzdra QFN8, DFN8, WSON8 a MLF8 ve velikostech 8mmx6mm a 6mmx5mm.
Jaké jsou rozměry adaptérní desky?
Rozměry jsou 1.3x2.5 cm (0.51x0.98 palce).
Je tato deska vhodná pro opravy elektroniky?
Ano, je ideální pro opravy a údržbu zařízení, která používají čipy s kompatibilními pouzdry.
