Vícefunkční tester IC a LED KT152 pro rychlé a spolehlivé testy
Značka: satkit
335,41Kč
Včetně DPH (Bez DPH: 277,20 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 643,99 Kč | |
| 10+ | 623,87 Kč | |
| 20+ | 556,78 Kč |
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Popis produktu

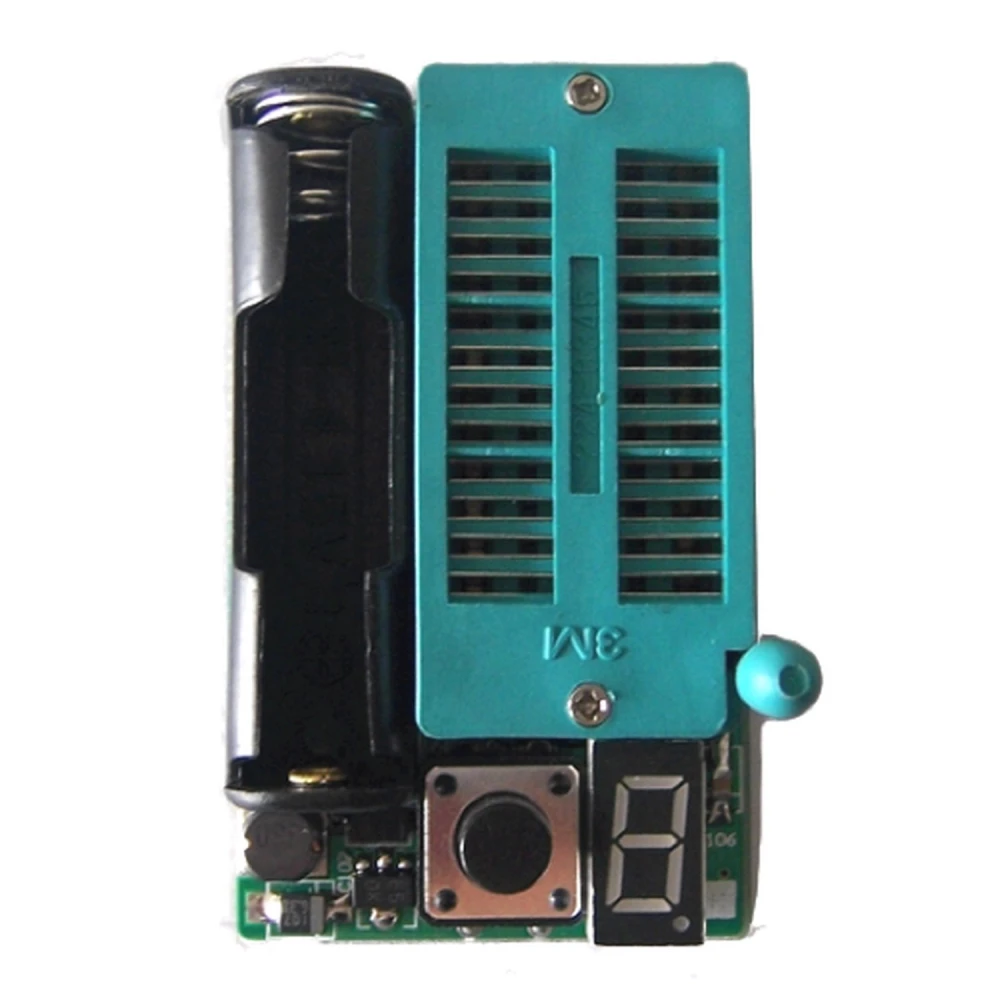

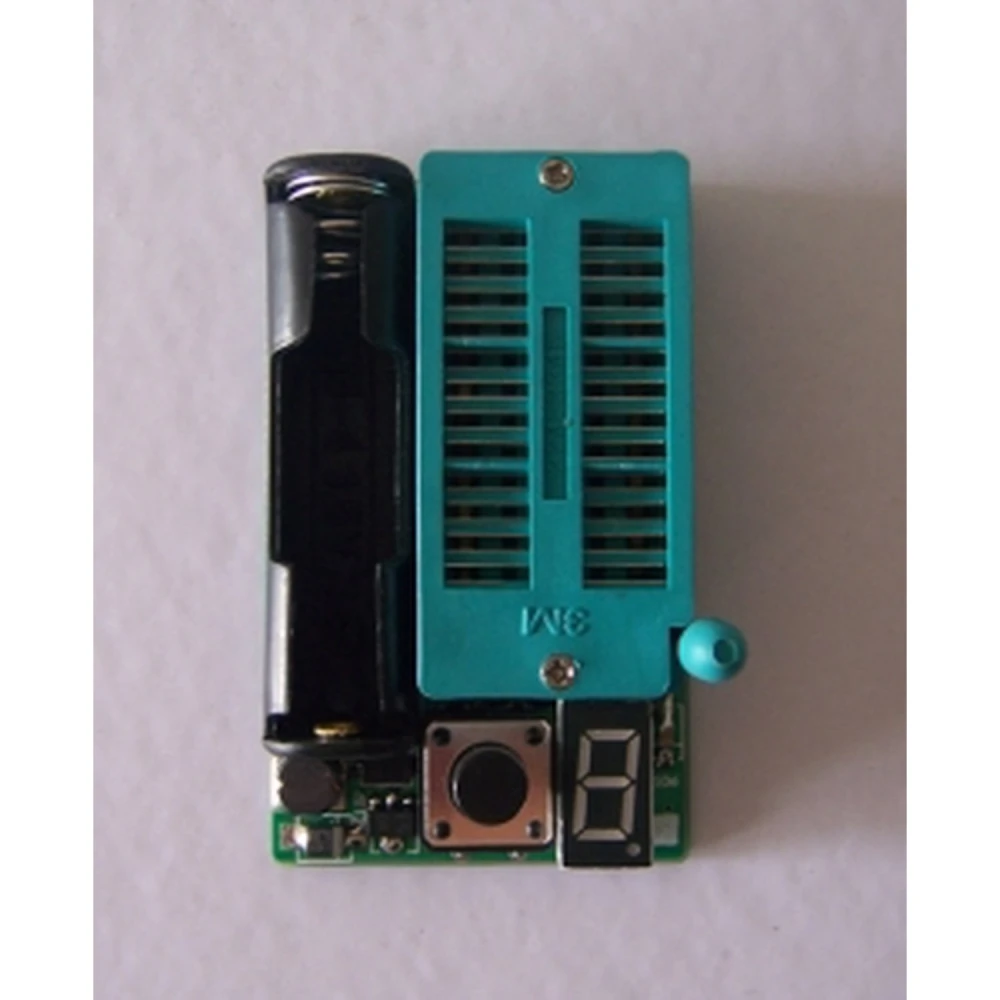

Tester IC a LED KT152 je kompaktní multifunkční zařízení určené k rychlému a snadnému testování a identifikaci logických DIP čipů a běžných LED. Díky kapesní velikosti (60 mm x 37 mm x 15 mm) a přiložené baterii AAA je praktickým nástrojem pro elektroniky i hobby uživatele.
Hlavní vlastnosti:
- Testuje a rozpoznává více než 1500 typů integrovaných obvodů, včetně rodin 74LSXX, 74HC, CD4000, HEF4000, CD4500 a dalších.
- Identifikuje zařízení po jednotlivých znacích na 0.36 palcové LED obrazovce.
- ZIF patice (zero insertion force) pro DIP zařízení až do 24 pinů.

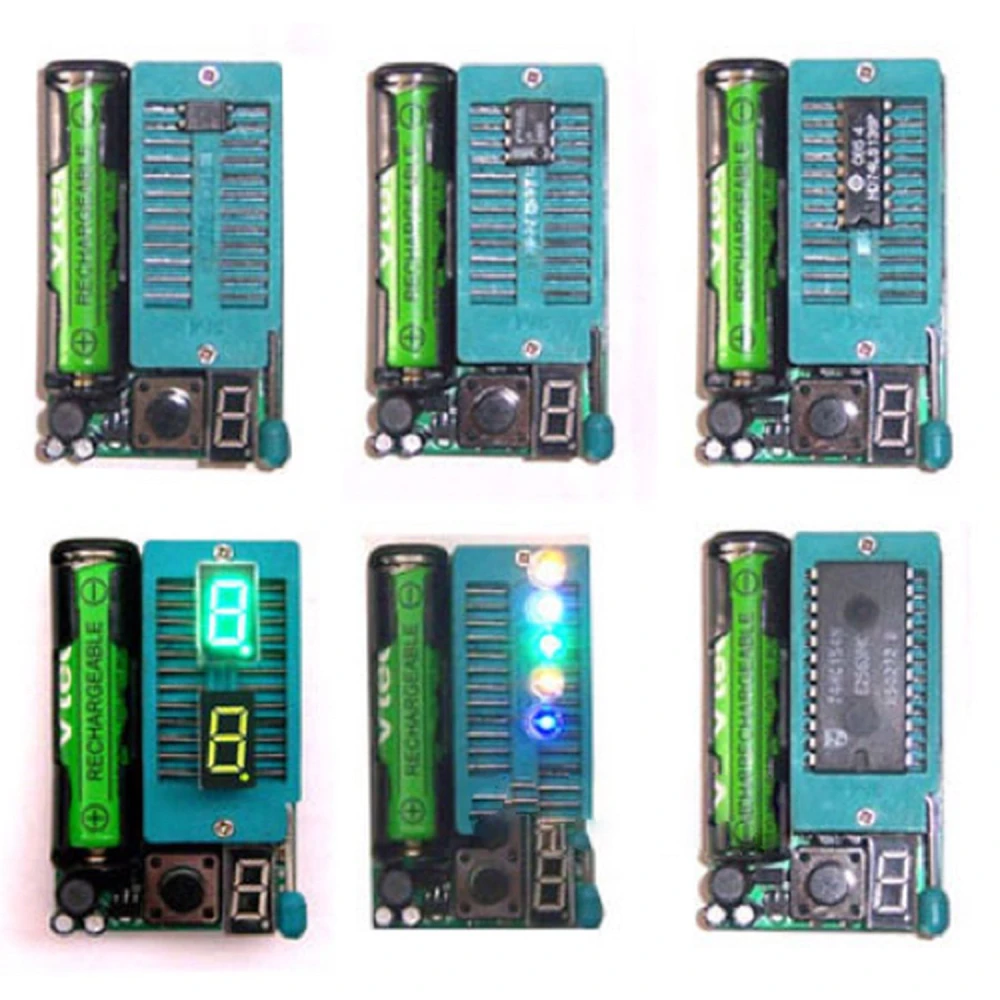

- Testuje LED a LED matice jediným tlačítkem.
- Orientační doba testu je přibližně 1/2 sekundy na jedno zařízení.
- Napájení z baterie AAA (součást balení), snadná výměna.
Návod k použití:
- Vložte baterii AAA se správnou polaritou podle označení.
- Držte tester displejem dolů a zvedněte páčku ZIF patice.
- Vložte testovaný integrovaný obvod tak, aby pin 1 (obvykle označený zářezem) směřoval k dolní části patice.
- Sklopte páčku pro zajištění IO a stiskněte tlačítko TEST.
- Displej zobrazí číslo zařízení, pokud je v pořádku, nebo "Err", pokud je poškozené nebo nesprávně vložené.
- Testované LED se rozsvítí, pokud fungují správně.
Upozornění:
- Nepoužívejte tester s integrovanými obvody zapojenými v obvodu.
- Netestujte nabité součástky, aby nedošlo k poškození.
- Vyměňte baterii, když napětí klesne pod 1.2V.
- Není kompatibilní s LED, které pro rozsvícení vyžadují více než 5V.
Kompatibilita:
Tento tester podporuje širokou škálu integrovaných obvodů, například:
- Rodiny 74LS, 74HC, 54, CD4000, HEF4000, CD4500 a další.
- Operační zesilovače a komparátory LM324, LM339, LM393, LM358, LM386.
- Časovače NE555, 7555, NE556, 7556.
- Optočleny PC817, NEC2501, TLP521, 4N25, 4N35 a další.
- Ovladače ULN2003, ULN2004, ULN2803, ULN2804.
Typické použití:
- Rychlá diagnostika logických čipů při opravách elektroniky.
- Kontrola LED a LED matic v projektech a při údržbě.
- Identifikace elektronických součástek bez nutnosti dokumentace.
Tester IC a LED KT152 je nezbytný nástroj pro profesionály i nadšence, kteří hledají přenosné, přesné a snadno použitelné řešení pro testování integrovaných obvodů a LED v terénu nebo v dílně.
- Testuje více než 1500 typů běžných DIP integrovaných obvodů
- 0.36palcový LED displej pro přehlednou identifikaci
- ZIF patice pro zařízení až do 24 pinů
- Součástí balení je baterie AAA pro okamžité použití
- Rychlý test přibližně za 1/2 sekundy
- Kompatibilní s rodinami 74LS, 74HC, CD4000 a dalšími
- Snadno testuje LED a LED matice
- Přenosný a kompaktní nástroj (60x37x15 mm)
- Jednoduché testovací tlačítko pro intuitivní ovládání
- Součástí jsou jasné pokyny k použití
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a materiály testeru a co obsahuje balení?
KT152 měří 60 mm × 37 mm × 15 mm a váží přibližně 50 g bez baterie AAA. Tělo je z odolného plastu ABS a má ZIF patici s nulovou inserční silou. Balení obsahuje tester a jednu baterii AAA. Žádné další příslušenství není součástí.
Je při instalaci/používání nutné nějaké nastavení nebo kalibrace a jakých chyb se uživatelé nejčastěji dopouštějí?
Kalibrace není nutná. Použití je přímé: správně vložit CI, zavřít ZIF patici a stisknout tlačítko. Nejčastější chyby jsou vložení CI obráceně, testování na desce nebo použití vybité baterie. Přístroj zobrazí chybu na displeji („Err“), pokud je CI špatně vložený, poškozený nebo je baterie nedostatečná (<1,2 V).
Jak si KT152 stojí ve srovnání s pokročilejšími testery IC nebo stolními multimetry?
KT152 vyniká snadným použitím a přenosností, ale je vhodný pouze pro rychlé testy DIP integrovaných obvodů a nízkonapěťových LED. Na rozdíl od laboratorních přístrojů neměří analogové parametry ani neprovádí hluboké funkční testy; nepodporuje ani SMD nebo vlastní konfigurace. Je ideální pro rychlou diagnostiku, ale nenahrazuje stolní přístroje v profesionální laboratoři nebo vývoji.
Jaké typy integrovaných obvodů může tester IC a LED KT152 testovat?
Může testovat více než 1500 typů integrovaných obvodů, včetně rodin 74LS, 74HC, CD4000, HEF4000, CD4500 a dalších.
Je součástí balení baterie?
Ano, součástí je baterie AAA, takže lze tester ihned používat.
Mohu tímto zařízením testovat LED?
Ano, tester může rozsvítit a ověřit LED a LED matice, které vyžadují až 5 voltů.
Jak se má integrovaný obvod vložit pro testování?
Pin 1 IO, obvykle označený zářezem, musí směřovat k dolní části ZIF patice.
Lze jej použít s integrovanými obvody zapojenými v obvodu?
Ne, tester by se neměl používat s komponentami zapojenými v obvodu, aby nedošlo k poškození nebo nesprávnému měření.
