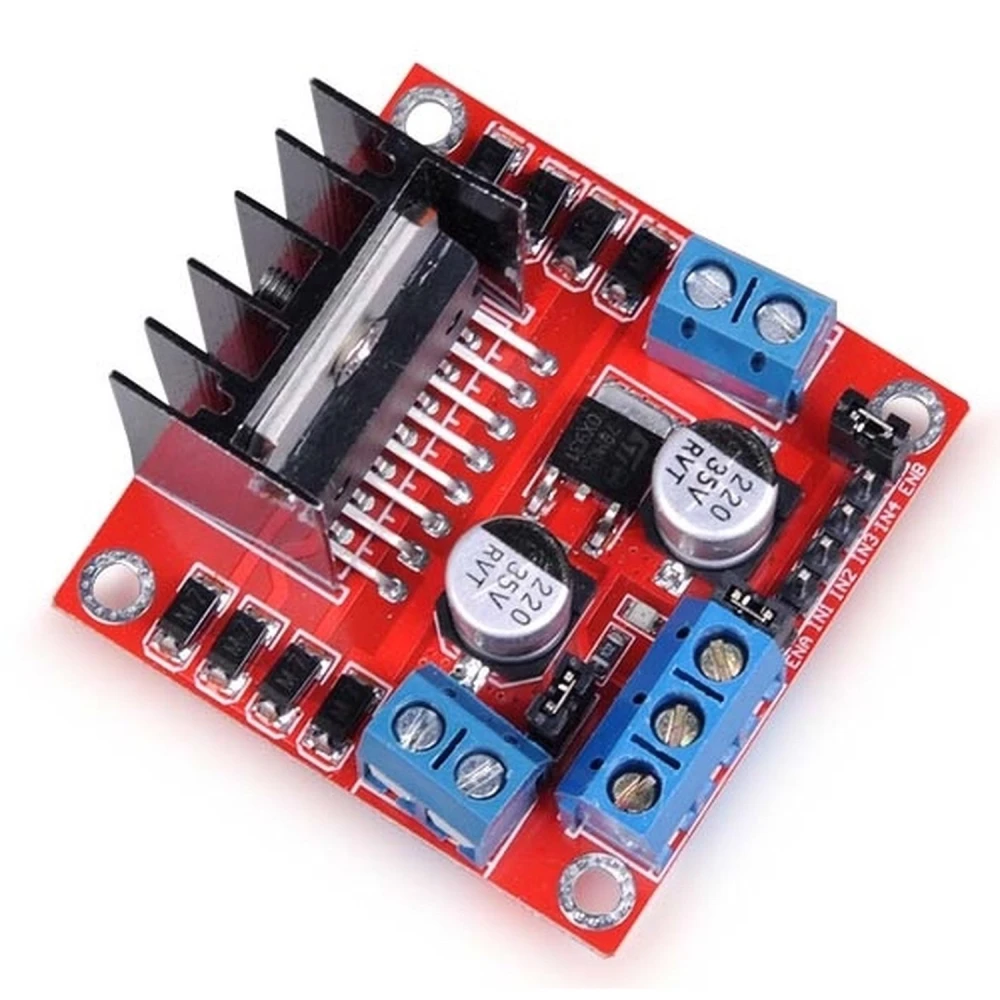

Řadič motorů L298 s dvojitým H-můstkem pro Arduino - Satkit
Značka: satkit
187,22Kč
Včetně DPH (Bez DPH: 154,73 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 179,73 Kč | -4% |
| 10+ | 165,35 Kč | -12% |
| 20+ | 153,52 Kč | -18% |
Skladem - Odesíláme ihned
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Obecný popis
Řadič motorů L298 je elektronické zařízení určené pro řízení stejnosměrných motorů (DC) a krokových motorů (PAP) v projektech elektroniky a robotiky, zejména s platformami Arduino. Tento řadič využívá dvojitý H-můstek, který umožňuje přesně ovládat směr a rychlost motoru.
Hlavní vlastnosti
- Lehký a výkonný, ideální pro přenosné a kompaktní projekty.

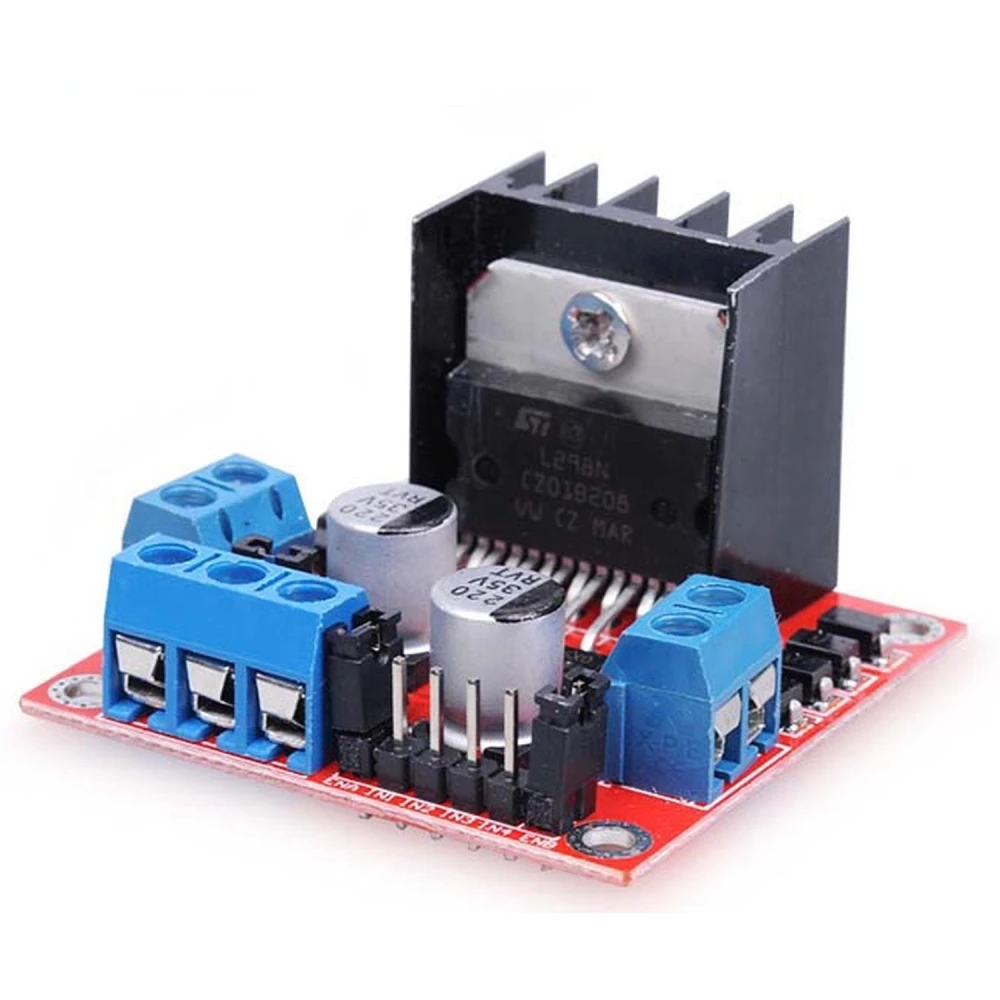

- Integrovaný chladič pro zabránění přehřátí a prodloužení životnosti řadiče.
- Ochrana FWD, která zabraňuje poškození při prudkých změnách směru otáčení motoru.
- Napájecí vypínač pro snadné zapnutí a vypnutí.

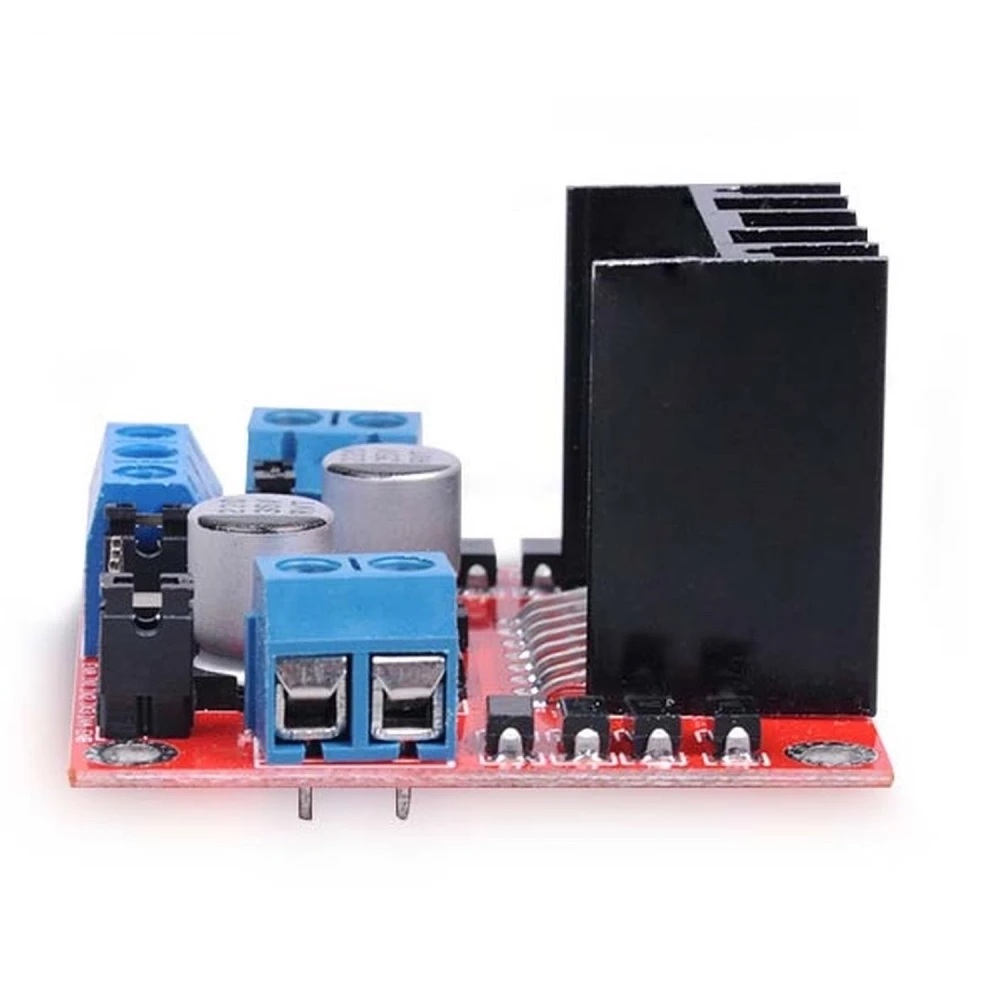

- LED indikátor napájení a směru pro snadné vizuální sledování stavu motoru.
- Dva DC výstupy umožňující připojení stejnosměrných motorů nebo krokových motorů.

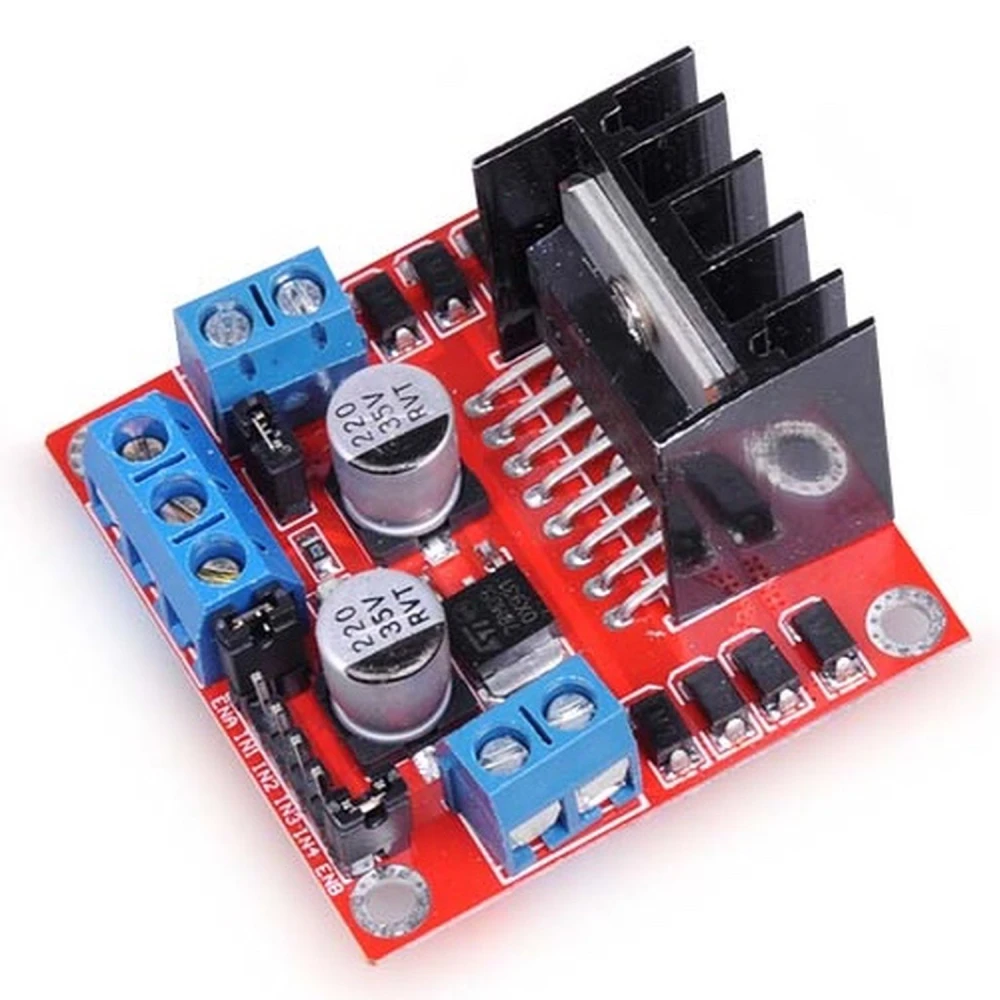

- Montážní otvory pro pevné uchycení na podvozek nebo konstrukci, což usnadňuje integraci do projektů.
Technické specifikace
- Driver: L298
- Napájení motorů: 6-35V DC
- Maximální proud: 2 Amperios na výstup (4A celkem nebo při propojení)
- Samostatné logické napájení: 5-7V
- Proud pro logiku: přibližně 36 mA
- Úrovně TTL: nízká mezi -0.3V a 1.5V, vysoká mezi 2.3V a Vss
- Maximální výkon: 25W
Typické použití
Tento řadič je ideální pro projekty robotiky, automatizace a obecně řízení motorů. Může ovládat krokové motory pro přesné polohování nebo stejnosměrné motory pro aplikace vyžadující řízení rychlosti a směru. Je kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují TTL signály.
Kompatibilita
Kompatibilní s Arduino a dalšími systémy, které používají TTL úrovně pro logické řízení. Vyžaduje vhodný externí napájecí zdroj pro připojené motory v rozsahu 6 až 35V DC.
- Lehký a výkonný pro kompaktní projekty
- Integrovaný chladič proti přehřátí
- Ochrana FWD proti prudkým změnám směru
- Napájecí vypínač pro snadné ovládání
- LED indikátory napájení a směru
- 2 DC výstupy pro motory nebo krokový motor
- Pevná montáž pomocí otvorů pro podvozek
- Napájení motorů: 6-35V DC
- Maximální proud: 2A na výstup (4A celkem)
- Logické napájení: 5-7V s 36 mA
- Maximální výkon: 25W
Otázky a odpovědi zákazníků
Jaký typ motorů lze ovládat pomocí dvojitého H-můstku L298 a jaký je jeho proudový limit?
Ovladač je vhodný pro DC motory a bipolární krokové motory. Každý kanál podporuje až 2 A trvale (4 A maximálně při propojení výstupů), s napětím pro motory od 6 do 35 V DC. Doporučuje se tyto limity nepřekračovat, aby nedošlo k trvalému poškození.
Jaká opatření mám dodržet, abych zabránil přehřátí nebo poškození přetížením?
Modul obsahuje chladič pro tepelný management, ale při maximálním zatížení nebo slabém větrání může být nutné dodatečné chlazení. Je zásadní nepřekročit 2 A na kanál a ověřit, že součet proudů nepřesáhne celkovou kapacitu. Během provozu pomáhá sledovat teplotu dotykem, aby se předešlo poruchám.
Jaké jsou elektrické požadavky na napájení motorů a logiky?
Jsou potřeba dva zdroje: jeden pro motory (6–35 V DC podle motoru) a druhý pro logiku (5–7 V DC, typická spotřeba 36 mA). Modul umožňuje oddělit obě země, aby se snížil elektrický šum. Použití stabilizovaných zdrojů minimalizuje rizika.
Existují omezení při použití tohoto ovladače s moderními mikrokontroléry 3,3 V, jako jsou ESP32 nebo Raspberry Pi Pico?
Ano. L298 přijímá TTL vstupy; logická úroveň HIGH však musí být alespoň 2,3 V. S mikrokontroléry 3,3 V není problém, ale není přímo kompatibilní s úrovněmi 1,8 V. Pro nižší signály se doporučuje buffer nebo převodník logických úrovní.
Ve srovnání s jinými moderními ovladači, jako jsou DRV8825 nebo BTS7960, jaké jsou objektivní výhody a nevýhody L298?
L298 je robustní, snadno udržovatelný a cenově dostupný, ale má vyšší tepelnou ztrátu a nižší účinnost (~70 %) ve srovnání s MOSFET ovladači jako DRV8825 (>90 %). Nenabízí pokročilý microstepping ani integrovanou inteligentní ochranu. Je ideální pro odolné prototypy, ale ne pro projekty, kde je klíčová energetická účinnost nebo přesné řízení.
Jaké typy motorů mohu s tímto řadičem L298 ovládat?
Tímto řadičem můžete ovládat stejnosměrné motory (DC) a krokové motory (PAP).
Jaký je rozsah napětí pro napájení motorů?
Řadič podporuje napájení motorů v rozsahu 6 až 35V DC.
Jaký proud zvládne na výstup?
Zvládne až 2 amperios na výstup, celkem 4 amperios při propojení výstupů.
Je kompatibilní s Arduino?
Ano, je kompatibilní s Arduino a dalšími mikrokontroléry, které používají TTL úrovně pro logiku.
Jakou ochranu má řadič proti poškození?
Obsahuje ochranu FWD proti poškození při prudkých změnách směru otáčení motoru a integrovaný chladič proti přehřátí.
