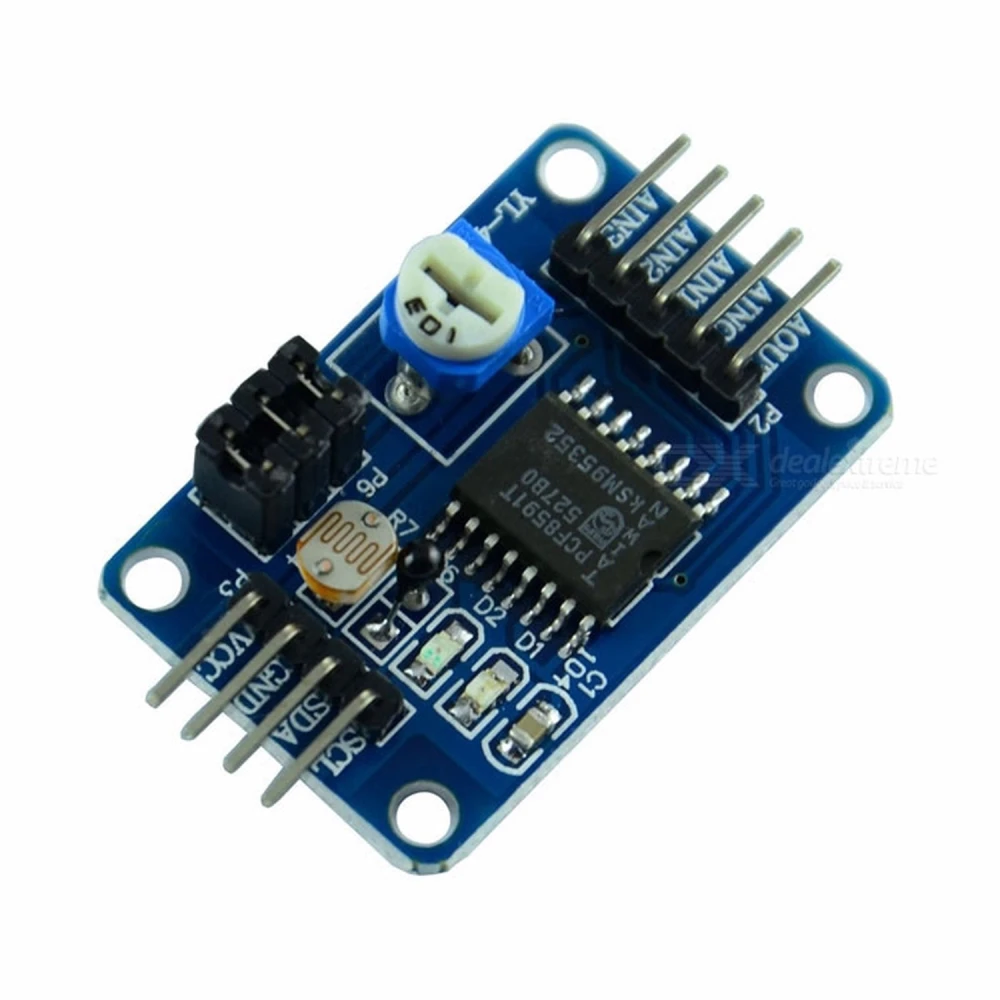

PCF8591 převodník analogově-digitální kompatibilní s Arduino pro elektronické projekty

PCF8591 převodník analogově digitální kompatibilní s Arduino je základní modul pro ty, kteří pracují s mikrokontroléry a potřebují efektivně a spolehlivě převádět analogové signály na digitální a naopak. Tento modul využívá čip PCF8591, který nabízí 8bitový AD/DA převod s řadou pokročilých funkcí pro snadnou integraci do elektronických projektů.

Hlavní vlastnosti:

• Provozní napětí: 2.5V až 6V, vhodné pro různé pracovní prostředí.
• Nízký odběr proudu v pohotovostním režimu: úsporné řešení pro projekty, kde je důležitá energetická efektivita.
• Komunikace I2C: sériové rozhraní pro vstup a výstup, které usnadňuje připojení k Arduino a dalším mikrokontrolérům.
• Hardwarové adresování: 3 piny pro nastavení adresy I2C a zabránění konfliktům na sběrnici.
• Vzorkovací frekvence: určená rychlostí sběrnice I2C pro přizpůsobení různým potřebám.
• Analogové vstupy: 4 programovatelné vstupy, které lze nastavit jako jednopólové nebo diferenciální vstupy.
• Automatický výběr kanálu: automatické zvyšování pro snadné sekvenční čtení signálů.
• Rozsah analogového napětí: od VSS do VDD, což umožňuje flexibilitu vstupních signálů.
• Vestavěný hold obvod: pro udržení stabilního signálu během převodu.
• 8bitový AD/DA převod: se sukcesivní aproximací pro vyšší přesnost.
• Zisk DAC: nastavitelný analogový výstup pro aplikace vyžadující řídicí analogové signály.

Technické specifikace a obsah modulu:

• Modul založený na čipu PCF8591.
• Podporuje čtyři vstupy pro snímání externího napětí (0-5V).
• Obsahuje integrovaný světelný senzor pro přesné měření intenzity okolního světla.
• Je vybaven termistorem pro přesné měření okolní teploty.
• Má modrý potenciometr pro nastavení vstupního napětí 0-5V.
• LED indikátory napájení a DA výstupu pro snadné vizuální sledování stavu a výstupu modulu.
• Velikost PCB: 3.6 cm x 2.3 cm, se standardním oboustranným provedením a montážními otvory 3 mm pro snadnou instalaci.
• Obsahuje 1 světelný senzor a 4 kabely DuPont 20 cm pro rychlé připojení.

Typické použití:

• Projekty Arduino vyžadující čtení a generování analogových signálů.
• Měření analogových senzorů, jako je teplota, světlo nebo napětí.
• Automatizace a elektronické řízení s analogovými a digitálními signály.
• Vývoj prototypů, které potřebují efektivní a kompaktní AD/DA převod.

Kompatibilita: Tento modul je kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují komunikaci I2C, což usnadňuje jeho integraci do široké škály elektronických projektů.

PCF8591 převodník analogově digitální Arduino je cenově dostupné a funkční řešení pro ty, kteří hledají přesnost a snadné použití při převodu signálů. Jeho kompaktní provedení a pokročilé vlastnosti z něj dělají nepostradatelné příslušenství pro vývojáře i nadšence do elektroniky.

• Provozní napětí: 2.5V až 6V pro flexibilitu v projektech.
• Nízký odběr proudu v pohotovostním režimu pro úsporu energie.
• Rozhraní I2C pro snadnou komunikaci s Arduino a mikrokontroléry.
• Čtyři konfigurovatelné analogové vstupy pro různé typy signálů.
• Automatický výběr kanálu pro sekvenční měření bez komplikací.
• Součástí je světelný senzor a termistor pro přesná měření okolí.
• LED indikátory napájení a DA výstupu pro snadné sledování stavu.
• Kompaktní rozměry 3.6cm x 2.3cm s otvory pro bezpečnou montáž.
• Součástí jsou kabely DuPont pro rychlé a snadné připojení.
