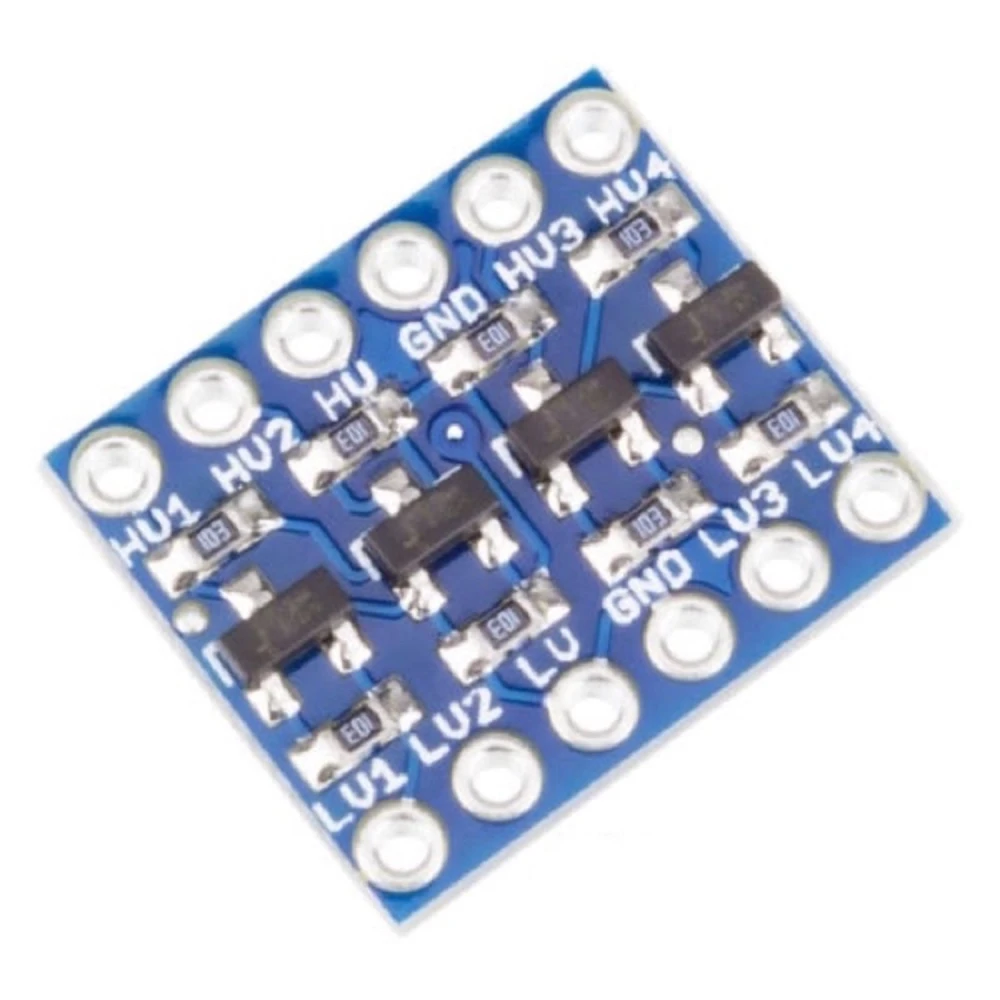

Level Shifter – 4kanálový obousměrný logický převodník 5V na 3,3V

Name: Level Shifter – 4kanálový obousměrný logický převodník 5V na 3,3V
Brand: satkit
SKU: Q030303-convert-ttl-33-5v
Price: 51.84 CZK
Availability: InStock

Značka: satkit

Buďte první, kdo ohodnotí tento produkt

51,84Kč

Včetně DPH (Bez DPH: 42,84 Kč)

Množstevní slevy

Množství	Cena	Uložit
2+	49,76 Kč	-4%
10+	47,17 Kč	-9%
20+	38,88 Kč	-25%

Omezené skladové zásoby

Standardní doručení St, Čvn 17 - Pá, Čvn 19

Expresní doručení Po, Čvn 15 - Út, Čvn 16

Vrácení do 30 dnů

Množství

Vrácení zdarma do 30 dnů

Bezpečná transakce

Doprava zdarma Doprava od 129 Kč

Snadné vrácení Možnost vrácení do 30 dnů

Bezpečná platba 100% bezpečné dokončení objednávky

Záruka kvality Pouze originální produkty

Logický převodník 5V na 3,3V je základní součástka pro elektronické projekty, které potřebují komunikovat mezi komponenty s různými úrovněmi napětí. Tento 4kanálový obousměrný level shifter umožňuje převod signálů z 5V na 3,3V i opačně a zajišťuje kompatibilitu a bezpečnost obvodů.

Tento převodník nefunguje pouze pro 5V a 3,3V, ale je kompatibilní i s nižšími úrovněmi, jako jsou 2,8V a 1,8V, takže je univerzální pro různé aplikace. Jeho konstrukce umožňuje, aby každý kanál zajišťoval převod samostatně, což usnadňuje propojení mikrokontrolérů, senzorů a dalších elektronických zařízení.

Hlavní vlastnosti:

Obousměrný převodník pro logické signály mezi 5V a 3,3V.
4 kanály pro vysokou úroveň (HV) a 4 kanály pro nízkou úroveň (LV).
Kompatibilní s napěťovými úrovněmi 1,8V, 2,8V, 3,3V a 5V.
Snadné použití: vyžaduje pouze napájení z obou zdrojů napětí a připojení země.
Rozteč pinů 2.54 mm pro snadnou integraci do nepájivých polí nebo vývojových desek.
Kompaktní rozměry 16x13 mm, ideální pro projekty s omezeným prostorem.
Obsahuje 2 lišty pinů pro snadné připojení.
Nový a vysoce kvalitní produkt dodávaný v antistatickém sáčku.

Typické použití:

Přizpůsobení signálů mezi mikrokontroléry pracujícími na různých napětích, jako jsou Arduino a Raspberry Pi.
Propojení senzorů a modulů, které vyžadují odlišné logické úrovně.
Elektronické projekty, kde je potřeba chránit součástky citlivé na vyšší napětí.
Vývoj a prototypování digitálních obvodů s více napěťovými úrovněmi.

Kompatibilita: Tento převodník je kompatibilní s jakýmkoli zařízením, které používá standardní logické úrovně od 1.8V do 5V, včetně desek Arduino a dalších oblíbených mikrokontrolérů.

Pro použití jednoduše připojte pin HV k vysokému napětí (například 5V), pin LV k nízkému napětí (například 3,3V) a pin GND ke společné zemi. Poté připojte signály k odpovídajícím kanálům, aby modul automaticky provedl obousměrný převod.

Tento modul je praktické a cenově dostupné řešení, jak předejít poškození způsobenému nekompatibilitou napětí a zajistit spolehlivou komunikaci ve vašich elektronických projektech.

Obousměrný logický převodník 5V na 3,3V a zpět
4 kanály pro vysokou úroveň (HV) a 4 kanály pro nízkou úroveň (LV)
Kompatibilní s napěťovými úrovněmi 1,8V, 2,8V, 3,3V a 5V
Rozteč pinů 2.54 mm pro snadné připojení
Kompaktní rozměry 16x13 mm
Obsahuje 2 lišty pinů pro připojení
Nový a vysoce kvalitní produkt v antistatickém sáčku

Otázky a odpovědi zákazníků

Jaké jsou fyzické rozměry, hmotnost modulu a co přesně je v balení?

Modul měří 16 mm × 13 mm a má standardní rozteč pinů 2,54 mm. Hmotnost je menší než 5 g. Balení obsahuje 1 převodní desku a 2 lišty pinů, vše chráněné v antistatickém sáčku.

Jaký maximální proud zvládne každý obousměrný kanál a jaká je doporučená maximální spínací frekvence?

Každý kanál zvládne proud až 10 mA a je vhodný pro spínací frekvence až 100 kHz. Nad těmito hodnotami může docházet ke zhoršení průběhu signálu a výrazným zpožděním šíření.

Jaké jsou rozdíly mezi tímto obousměrným převodníkem a jinými jednosměrnými modely na trhu?

Tento model umožňuje přenos signálu v obou směrech na každém kanálu bez změny zapojení, zatímco jednosměrné modely umožňují převod pouze v jednom směru. To přidává flexibilitu v kombinovaných aplikacích, ale vyžaduje správné nastavení úrovní HV a LV.

Jaká bezpečnostní opatření a normy bych měl zohlednit při instalaci a používání?

Modul je třeba manipulovat v antistatických podmínkách a montovat pouze při vypnutém zařízení, aby se předešlo poškození výboji ESD. Není certifikován pro použití v kritických průmyslových nebo lékařských aplikacích; je vhodný pro vývoj, prototypy a vzdělávání v souladu s normami pro nízké napětí.

K čemu slouží logický převodník 5V na 3,3V?

Slouží k přizpůsobení elektrických signálů mezi zařízeními pracujícími na různých napětích, čímž zabraňuje poškození a zajišťuje správnou komunikaci.

Kolik kanálů má tento logický převodník?

Tento modul má 4 kanály pro vysokou úroveň a 4 kanály pro nízkou úroveň, což umožňuje více současných připojení.

Je kompatibilní s Arduino?

Ano, je kompatibilní s Arduino a dalšími mikrokontroléry pracujícími s logickými úrovněmi 3,3V nebo 5V.

Jak se logický převodník zapojuje?

Připojí se tak, že piny HV napájíte vysokým napětím (5V), piny LV nízkým napětím (3,3V) a GND společnou zemí. Poté se signály připojí k odpovídajícím kanálům.

Obsahuje příslušenství?

Ano, obsahuje 2 lišty pinů pro snadnější připojení do nepájivých polí nebo vývojových desek.
