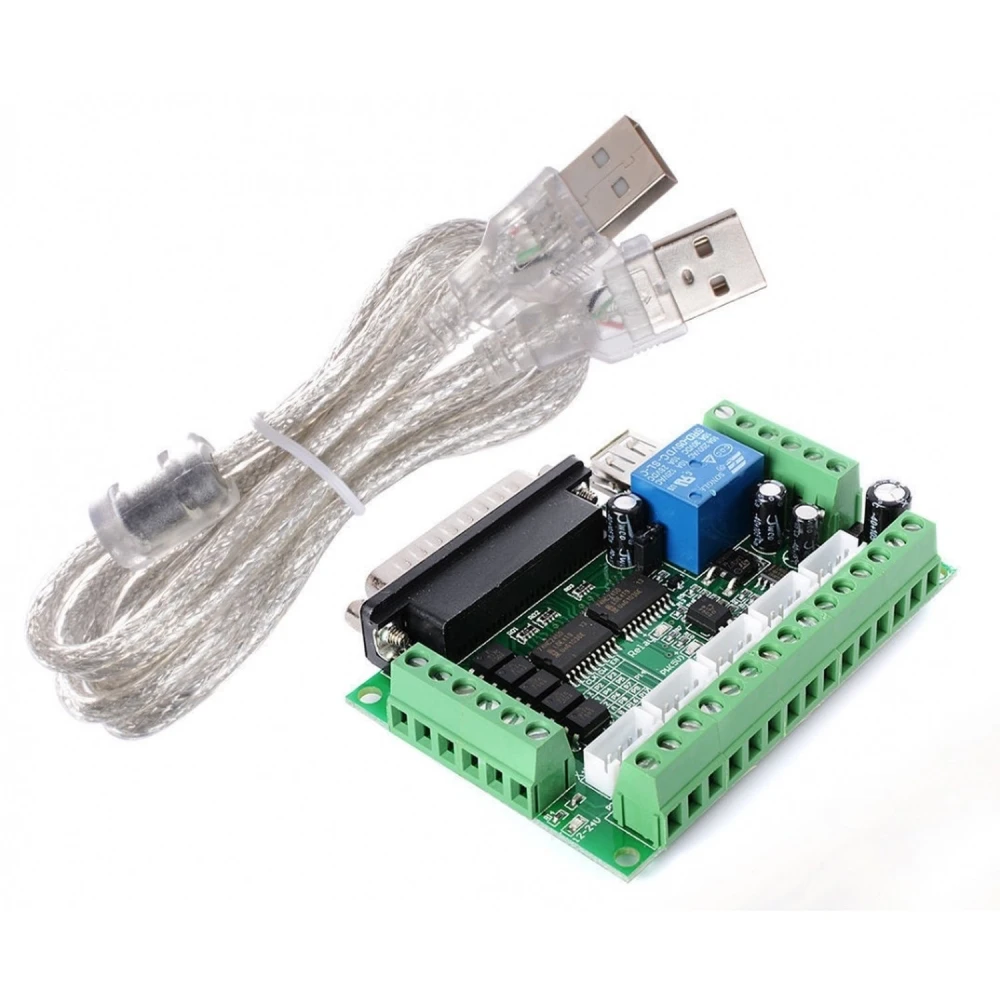

CNC řídicí deska 5 os Mach3 USB pro krokový motor
Značka: satkit
243,94Kč
Včetně DPH (Bez DPH: 201,60 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 234,18 Kč | -4% |
| 10+ | 215,44 Kč | -12% |
| 20+ | 200,03 Kč | -18% |
Skladem už jen 5 ks - objednejte brzy!
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
CNC řídicí deska 5 os Mach3 USB je adaptér určený pro ovládání krokových motorů v CNC systémech pomocí softwaru Mach3 a dalších programů pro číslicové řízení, které využívají paralelní port. Tato deska je ideální pro uživatele, kteří hledají spolehlivé a chráněné řešení pro řízení až 5 os s přesností a bezpečností.
- Kompatibilita: Funguje s Mach3 a dalšími programy pro číslicové řízení přes paralelní port, což usnadňuje integraci do stávajících CNC systémů.
- Pokročilá ochrana: Má nezávislý systém ochrany pro napájení USB a napájení periferií, který zajišťuje integritu zařízení a zabraňuje poškození při opačném připojení polarity.
- Napětí periferií: Podporuje napětí mezi 12 a 24V s ochranou proti opačnému připojení, což zajišťuje bezpečný a stabilní provoz.
- Ochrana paralelního portu: Disponuje komplexní ochranou mezi vstupními signály a řídicím obvodem, která chrání paralelní port řídicí jednotky.
- Řízení výstupů: Všechny výstupy jsou řízeny spínačem na výstupu P17, což umožňuje efektivní správu signálů.
- Izolovaný analogový výstup: Obsahuje izolovaný analogový výstup 0-10V přes optočlen, ovladatelný pomocí analogového rozhraní pro regulaci otáček vřetena (výstup P1).
- Řízení 5 os: Otevírá 17 přístupných portů s optočlenem pro ovládání krokových motorů 5 os, ideální pro složitější CNC sestavy.
- Výstup PWM: Výstup P1 lze použít jako PWM pro ovládání regulátoru vřetena přes optočlen.
- Úrovně vstupů: Kompatibilní s úrovněmi vstupů se společnou katodou nebo společnou anodou na 5V pro snadnou integraci s různými systémy.
Typické použití: Tato deska je ideální pro dílny a uživatele, kteří potřebují ovládat 5osé CNC stroje s krokovými motory a zajistit přesné a bezpečné řízení pohybu i rychlosti.
Kompatibilita a příslušenství: Dodává se s USB kabelem pro snadné přímé připojení k počítači a zajištění stabilní komunikace se softwarem Mach3.
Obsah balení:
- 1 x CNC řídicí deska 5 os pro krokové motory kompatibilní s Mach3
- 1 x USB kabel
S touto řídicí deskou získáte robustní a chráněné zařízení, které usnadňuje implementaci a řízení pokročilých CNC systémů s Mach3 a dalšími kompatibilními programy.
- Kompatibilní se softwarem Mach3 a číslicovým řízením přes paralelní port
- Nezávislá ochrana pro napájení USB a periferií
- Napětí periferií 12-24V s ochranou proti opačnému připojení
- Komplexní ochrana pro paralelní port
- Výstupy řízené spínačem na výstupu P17
- Izolovaný analogový výstup 0-10V pro řízení otáček vřetena
- Řízení 5 os s 17 přístupnými porty přes optočlen
- Výstup PWM na portu P1 pro řízení regulátoru vřetena
- Kompatibilní se vstupními úrovněmi se společnou katodou nebo anodou na 5V
- Včetně USB kabelu pro přímé připojení
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a hlavní materiály přiložené desky?
Deska má přibližné rozměry 100 mm × 70 mm × 15 mm a hmotnost 120 g (bez obalu). Je vyrobena z PCB ze skelného laminátu (FR4) s elektronickými součástkami pro povrchovou montáž a svorkovnicemi pro snadné zapojení.
Které operační systémy a verze Mach3 jsou kompatibilní? Obsahuje USB ovladače?
Deska je navržena pro práci s Mach3 a dalším CNC softwarem přes paralelní port v systémech Windows (XP, 7, 8, 10 32bit). Dodávaný USB kabel slouží pouze k napájení, nikoli k přenosu dat, takže nevyžaduje ani neobsahuje žádné specifické USB ovladače.
Je možné řídit rychlost vřetena z analogového výstupu 0–10 V a jaká je přesnost tohoto signálu?
Ano, analogový výstup 0–10 V umožňuje řídit rychlost kompatibilních vřeten pomocí odpovídajícího převodníku. Signál je oddělen optočlenem a jeho přesnost závisí na konstrukci obvodu, s typickou tolerancí ±0,2 V, což je vhodné pro většinu běžných VFD měničů.
Jaké elektrické ochrany obsahuje a co se stane při špatném připojení napájení 12–24 V?
Deska obsahuje ochranu proti přepólování na vstupu napájení 12–24 V a také optočleny pro oddělení řídicích signálů. Při nesprávném připojení polarity systém zabrání trvalému poškození, přesto je doporučeno před zapnutím zkontrolovat zapojení.
Je tato deska kompatibilní se softwarem Mach3?
Ano, tato řídicí deska je kompatibilní s Mach3 a dalšími programy pro číslicové řízení, které používají paralelní port.
Jaké napětí podporují periferní zařízení připojená k této desce?
Periferní zařízení mohou pracovat s napětím mezi 12 a 24V, s ochranou proti opačnému připojení polarity.
Je součástí balení USB kabel pro připojení?
Ano, balení obsahuje USB kabel pro připojení desky k počítači.
Kolik os může tato deska ovládat?
Může ovládat až 5 os prostřednictvím 17 přístupných portů s optočlenem.
Jakou ochranu má tato deska?
Má nezávislou ochranu pro napájení USB i periferií a také komplexní ochranu paralelního portu proti poškození.
