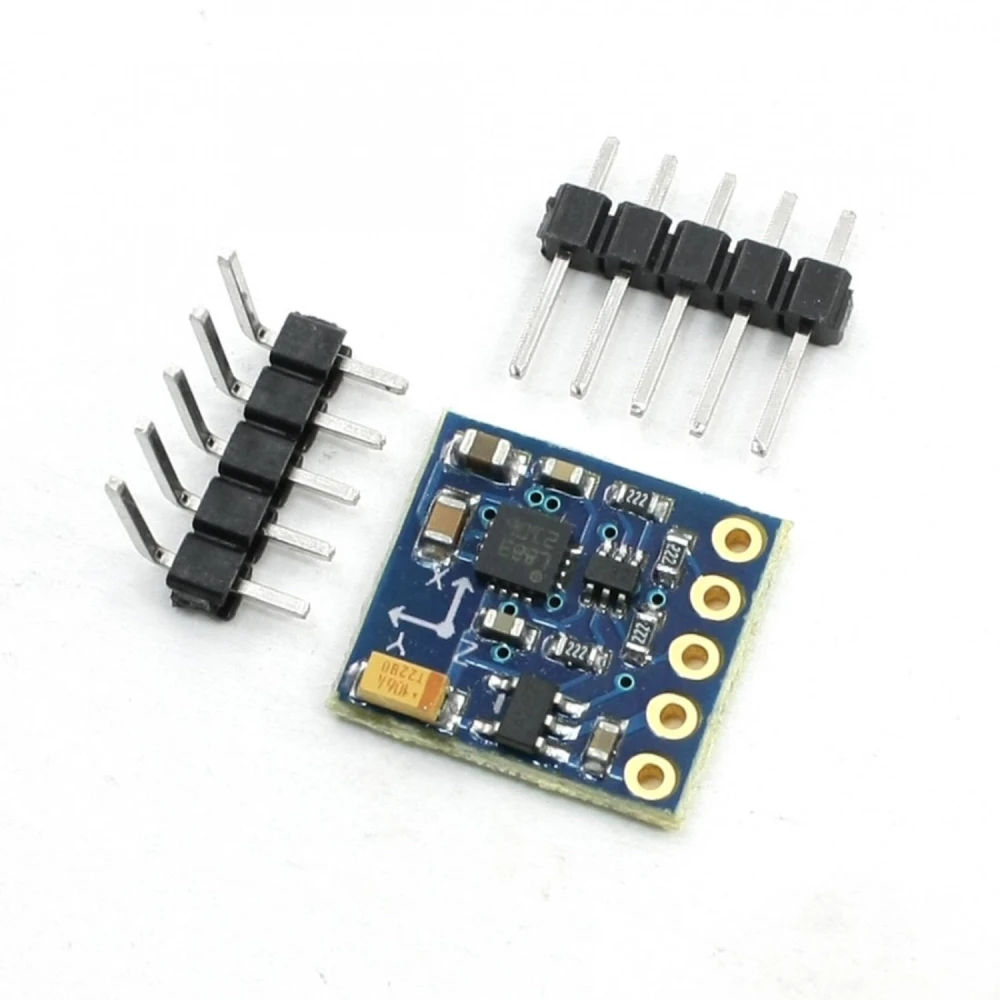

Modul kompasu HMC5883L GY271 je trojrozměrný magnetometrický senzor, který integruje tři senzory magnetického pole na osách X, Y a Z. Toto zařízení využívá čip HMC5883L s 12bitovým ADC převodníkem a komunikací přes 2vodičovou sběrnici I2C, což usnadňuje jeho připojení a použití s mikrokontroléry jako Arduino, PIC nebo Freescale.

Tento modul je ideální pro aplikace, které vyžadují přesnou detekci magnetického pole Země, a umožňuje výpočet absolutní orientace zařízení pomocí trigonometrických výpočtů. Je široce používán v projektech automatizace, robotiky, bezpilotních vozidel a quadcopterů.

Napájecí napětí: 3V a 5V
Rozhraní: I2C
Model: GY-271
Čip: HMC5883L
Přesnost měření: ±2º
Typ: Digitální kompas
Nízká spotřeba energie
Rozsah měření: ±1,3 až 8 Gauss
Rozlišení: 5 mili Gauss
Rozměry: 14 mm x 15 mm
Součástí jsou dva pásky pinů pro montáž: jeden rovný a jeden s 90º

Tento senzor je kompatibilní s většinou desek Arduino a lze jej snadno integrovat do projektů, které vyžadují prostorovou orientaci nebo detekci magnetického pole. Jeho nízká spotřeba a kompaktní velikost jej činí ideálním pro přenosná zařízení a vestavěné systémy.

Příklady použití zahrnují:

Digitální kompas pro mobilní roboty
Navigační systémy pro drony a bezpilotní vozidla
Projekty automatizace vyžadující detekci orientace
Monitorování magnetických polí v průmyslovém nebo vzdělávacím prostředí

Díky rozhraní I2C umožňuje modul jednoduchou a rychlou komunikaci s mikrokontroléry, což usnadňuje programování a integraci do projektů elektroniky a robotiky.

3osý magnetometrický senzor s čipem HMC5883L
Komunikace přes rozhraní I2C kompatibilní s Arduino
Přesnost měření ±2º pro spolehlivou orientaci
Nízká spotřeba energie ideální pro přenosné projekty
Rozsah měření ±1,3 až 8 Gauss s rozlišením 5 mili Gauss
Součástí jsou dva pásky pinů pro flexibilní montáž
Kompaktní rozměry 14 mm x 15 mm
Kompatibilní s mikrokontroléry Arduino, PIC a Freescale

Otázky a odpovědi zákazníků

Jaké výhody nabízí HMC5883L oproti jiným magnetometrům pro Arduino?

HMC5883L vyniká nízkou spotřebou energie, vysokým rozlišením (5 mGauss) a přesností ±2°, což usnadňuje aplikace, kde je klíčová rychlá odezva a úspora energie. Ve srovnání s alternativami jako QMC5883 nebo MPU9250 je preferován tam, kde je prioritou standardní kompatibilita I2C a jednoduchá integrace, i když jeho měřicí rozsah (±1,3–8 Gauss) může být nižší než u senzorů pro prostředí s vysokým magnetickým polem.

Jaké jsou rozměry a hmotnost modulu a jaké příslušenství obsahuje balení?

Modul měří 14 mm × 15 mm, je velmi kompaktní a lehký; jeho typická hmotnost je nižší než 5 g. Balení obsahuje hlavní senzor GY-271 s čipem HMC5883L a dva pásky pinů (jeden rovný a jeden s úhlem 90°) pro flexibilní možnosti montáže na breadboard nebo PCB.

Jaké je třeba zohlednit požadavky pro elektrickou instalaci a kompatibilitu napětí?

Modul pracuje s napájením 3 V až 5 V DC, takže je přímo kompatibilní s většinou desek Arduino, STM32 a dalšími mikrokontroléry s těmito logickými úrovněmi. Pro sběrnici I2C jsou potřeba pull-up rezistory na SDA a SCL, pokud nejsou integrovány na vaší desce. Nepoužívejte napětí mimo tento rozsah, aby nedošlo k trvalému poškození.

Existují doporučení pro kalibraci a optimalizaci přesnosti senzoru v reálných projektech?

Pro maximální přesnost se doporučuje provést kalibraci „hard iron“ a „soft iron“ pro kompenzaci zkreslení způsobených blízkými kovovými součástmi a parazitními magnetickými poli. Neinstalujte jej v blízkosti elektromotorů nebo magnetů. Ideálně senzor namontujte vodorovně a kalibrační rutiny spusťte v cílovém prostředí zařízení.

Jaká je životnost a vyžaduje tento magnetometr nějakou údržbu?

HMC5883L je polovodičové zařízení bez pohyblivých částí, takže nevyžaduje pravidelnou údržbu. Jeho životnost přesahuje 10 let za běžných podmínek (0–70 °C, vlhkost < 85 %). Doporučuje se vyhnout se kontaktu s kapalinami a nárazům, které by mohly poškodit desku nebo pájené spoje.

S jakými mikrokontroléry je modul HMC5883L GY271 kompatibilní?

Modul je kompatibilní s mikrokontroléry, které podporují komunikaci I2C, jako jsou Arduino, PIC a Freescale.

Jaký je rozsah napájecího napětí pro tento modul?

Modul funguje s napájecím napětím mezi 3V a 5V.

Jakou přesnost má digitální kompas v modulu?

Přesnost měření je ±2 stupně, což je vhodné pro aplikace orientace.

Jak se modul připojuje k Arduinu?

Připojuje se přes sběrnici I2C pomocí pinů SDA a SCL na Arduinu pro datovou komunikaci.

Obsahuje příslušenství pro montáž?

Ano, obsahuje dva pásky pinů pro montáž, jeden rovný a jeden v úhlu 90 stupňů.
