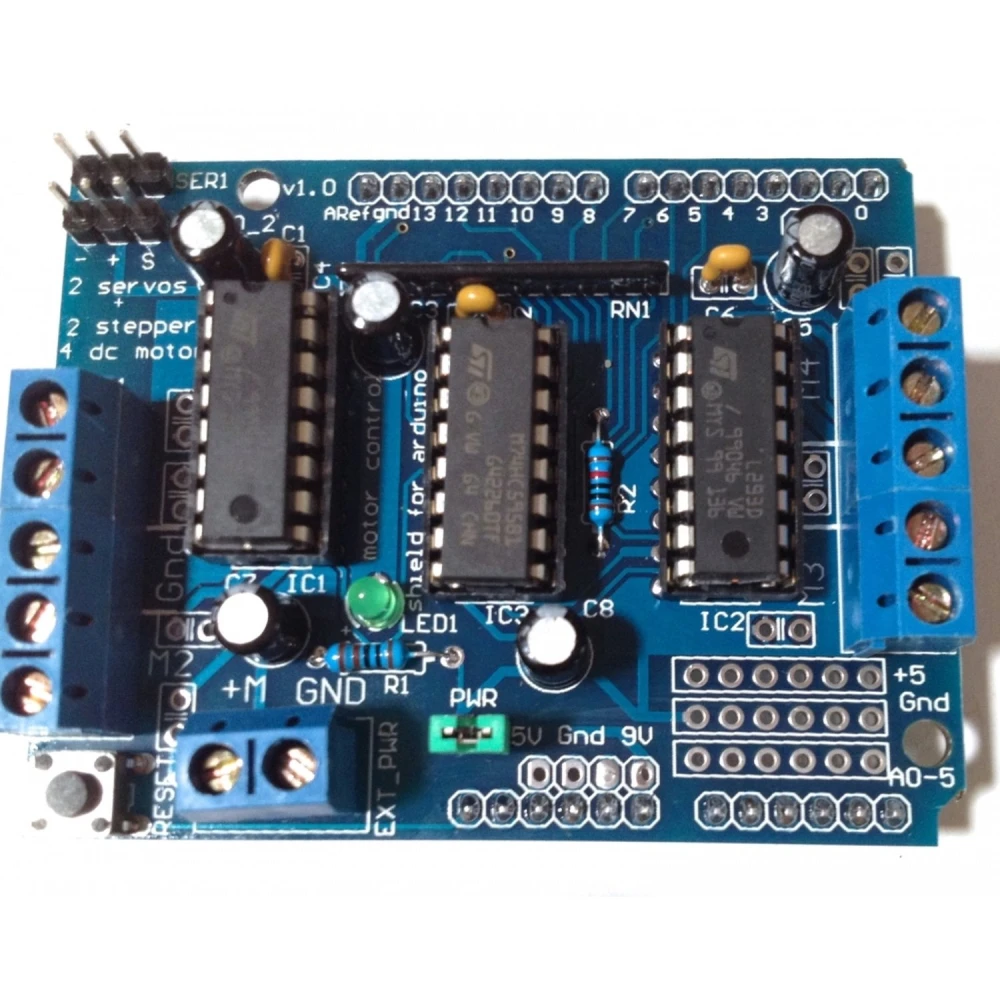

L293d Arduino Shield driver pro řízení a rozšíření DC a krokových motorů

Popis produktu

L293d Arduino Shield je rozšiřující deska navržená pro efektivní řízení DC motorů a krokových motorů (stepper) v projektech založených na Arduinu. Tento shield umožňuje ovládat až 4 DC motory nebo 2 krokové motory současně, což usnadňuje tvorbu robotických systémů a automatizace s vysokou přesností a spolehlivostí.

Hlavní vlastnosti

• Řízení až 4 DC motorů s obousměrným chodem a regulací rychlosti 8 digitů (0.5% rozlišení).
• Podporuje 2 krokové motory s kladným a záporným řízením a jednoduchým nebo dvojitým krokováním.
• Obsahuje dva 5V porty pro servomotory, připojené k vysoce přesnému časovači Arduino pro přesné řízení.
• 4kanálový H-můstek založený na čipu L293D, schopný dodat až 0.6A na kanál s tepelnou ochranou proti přetížení.
• Rozsah napájení motorů od 4.5V do 35V DC, přizpůsobený různým typům motorů.
• Šroubové svorky pro připojení silnějších vodičů (10-22 AWG), zajišťující bezpečné a stabilní spojení.
• Integrované tlačítko reset pro Arduino, usnadňující rychlé restartování systému.
• Zaručená kompatibilita s deskami Arduino Mega, Diecimila, Duemilanove a Uno.
• Kompaktní rozměry 70 x 55 mm, ideální pro projekty s omezeným prostorem.

Typické aplikace

• Vzdělávací robotika a DIY projekty vyžadující řízení motorů.
• Automatizační systémy, které potřebují současné ovládání více motorů.
• Prototypy vozidel řízených Arduinem, včetně robotů s DC motory a krokovými motory.
• Řízení servomotorů pro přesné mechanismy.

Kompatibilita a použití

Tento shield je kompatibilní s deskami Arduino Mega, Diecimila, Duemilanove a Uno, což usnadňuje jeho integraci do široké škály projektů. Jeho plug-and-play design umožňuje přímé nasazení na desku Arduino bez potřeby dalších kabelů. Navíc jeho připojení k vysoce přesnému časovači Arduino umožňuje pokročilé řízení servomotorů a krokových motorů.

Pro použití L293d Arduino Shield jednoduše nasaďte shield na kompatibilní desku Arduino a připojte motory ke šroubovým svorkám. Motory můžete ovládat pomocí kódu v prostředí Arduino IDE s využitím standardních knihoven pro motory a servomotory.

Technické specifikace

• Driver: L293D
• Napájení motorů: 4.5 - 35V DC
• Maximální proud na výstup: 0.6 Amperios
• Rozměry: 70 x 55 mm
• Připojení: svorky pro vodiče 10-22 AWG

Tento shield je efektivní a cenově dostupné řešení pro ty, kteří chtějí rozšířit možnosti řízení motorů ve svých projektech Arduino a zároveň získat robustnost, kompatibilitu a snadné použití.

• Ovládá až 4 DC motory nebo 2 krokové motory současně
• 4kanálový H-můstek s čipem L293D a tepelnou ochranou
• Dva 5V porty pro servomotory s připojením na časovač Arduino
• Kompatibilní s Arduino Mega, Diecimila, Duemilanove a Uno
• Napájení motorů od 4.5V do 35V DC
• Maximální proud 0.6A na výstup
• Svorky pro silnější vodiče (10-22 AWG)
• Integrované tlačítko reset pro Arduino
• Kompaktní rozměry 70x55 mm
