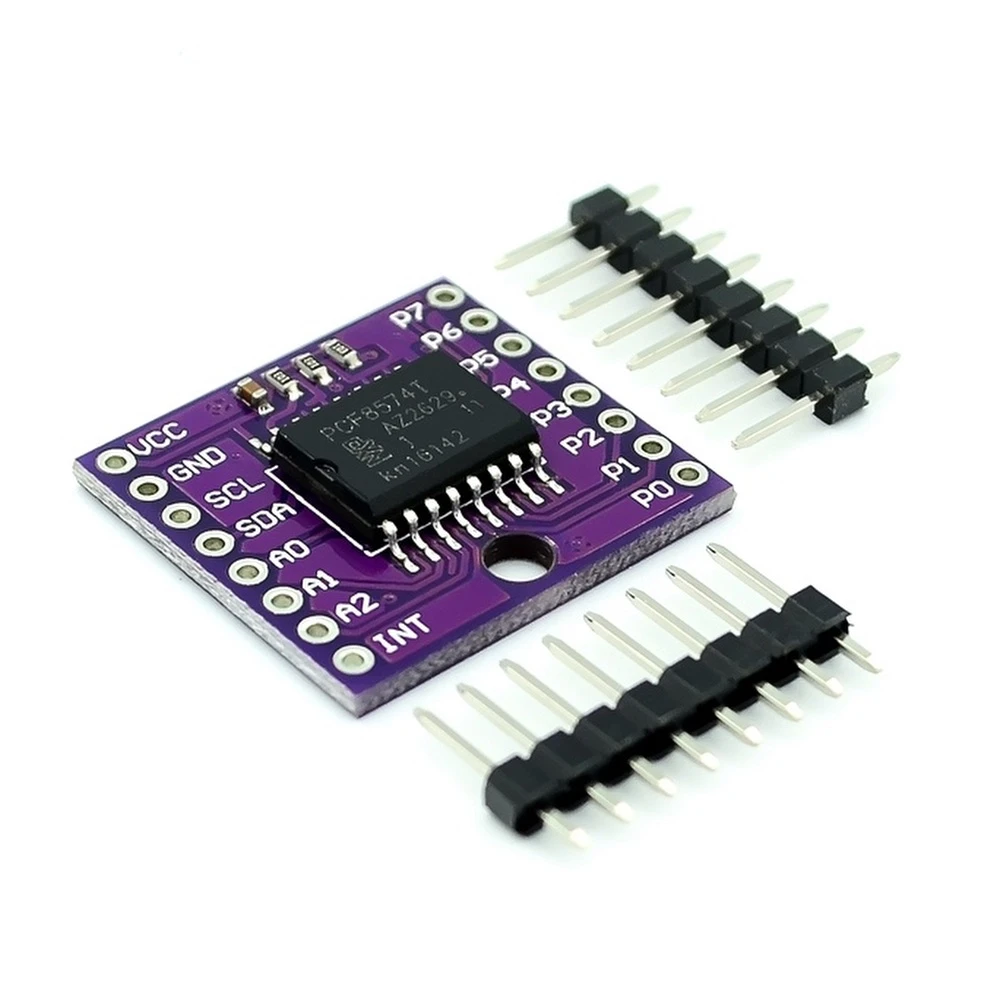

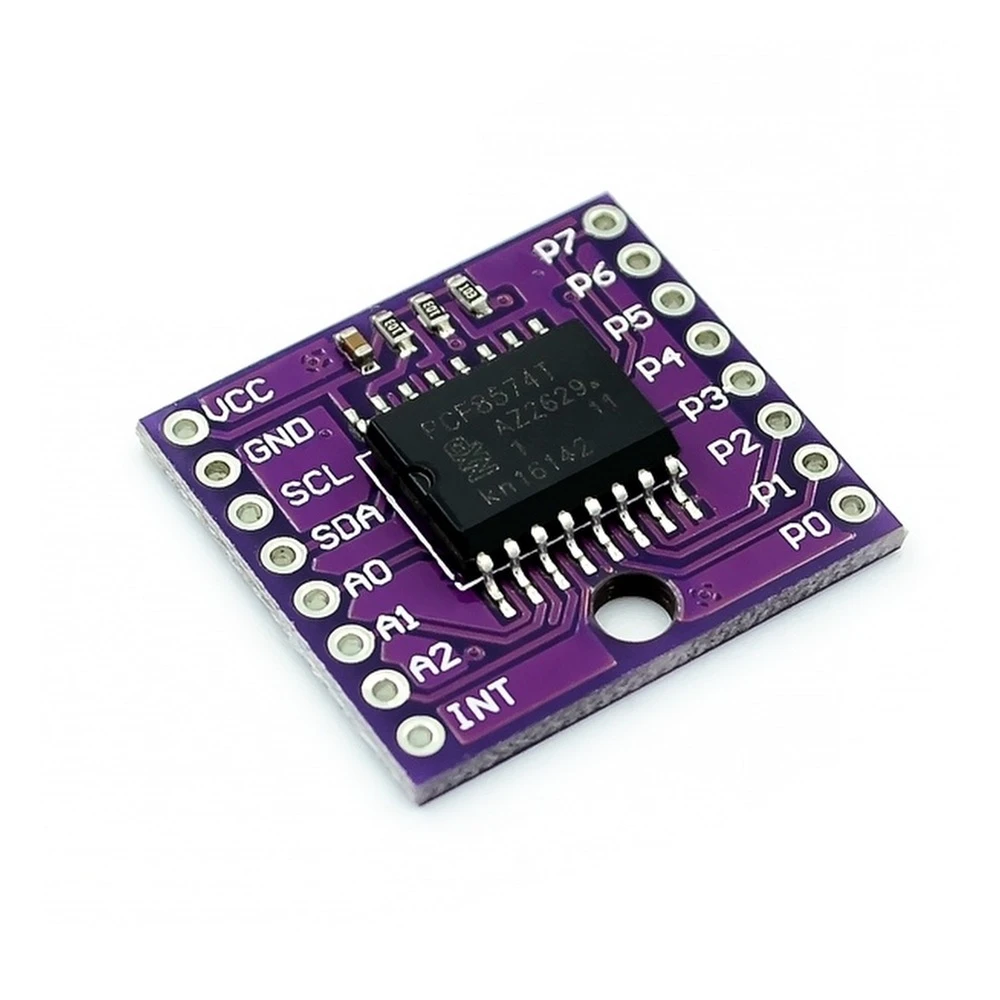

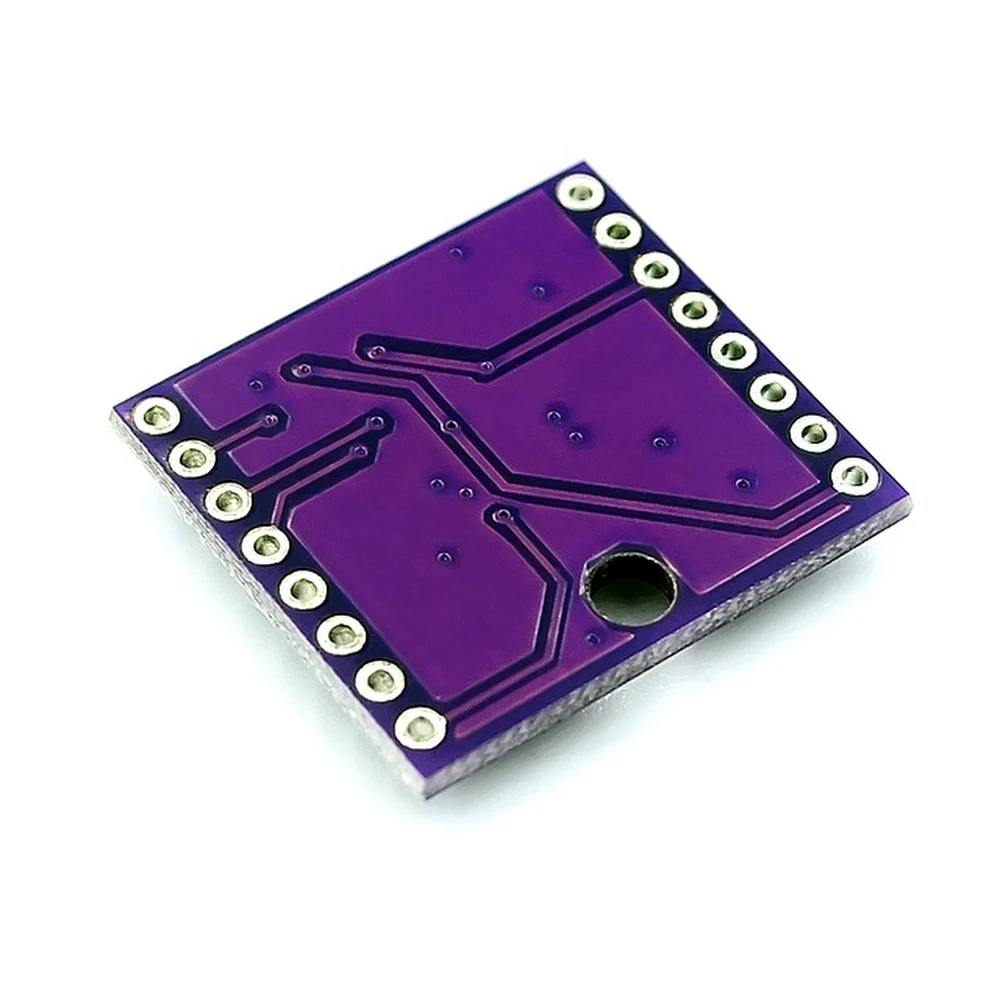

I2C modul PCF8574T pro Arduino – rozšíření I/O portů
Značka: satkit
54,89Kč
Včetně DPH (Bez DPH: 45,36 Kč)
Omezené skladové zásoby
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
I2C modul PCF8574T pro Arduino je rozšiřovač vstupních a výstupních portů (I/O) navržený pro rozšíření možností vašich projektů s Arduino pomocí rozhraní I2C. Tento modul umožňuje přidat více digitálních I/O pinů bez nutnosti využívat další piny mikrokontroléru, což usnadňuje ovládání externích zařízení, jako jsou senzory, akční členy nebo displeje.
Hlavní vlastnosti:
- Rozšíření I/O portů přes rozhraní I2C.
- Umožňuje připojit až 8 modulů v řetězení, čímž rozšíří až na 64 digitálních I/O portů.
- Nastavení adresy pomocí přepínače pro zabránění konfliktům na sběrnici I2C.
- Kompatibilní s většinou desek Arduino a dalšími mikrokontroléry, které podporují I2C.
- Kompaktní provedení a snadná integrace do elektronických projektů.
Technické specifikace:
- Typ rozhraní: I2C.
- Maximální rozšíření: 8 modulů (64 I/O).
- Nastavení adresy: Přepínač.
- Typické použití: Rozšíření digitálních portů pro Arduino.
Typické aplikace:
- Projekty, které vyžadují více digitálních vstupních/výstupních pinů, než je k dispozici na desce Arduino.
- Automatizace a řízení více zařízení.
- Propojení se senzory, relé, displeji a dalšími elektronickými moduly.
- Vývoj pokročilých elektronických prototypů.
Kompatibilita:
Tento modul je kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují komunikaci I2C. Je ideální pro uživatele, kteří chtějí rozšířit počet digitálních portů bez zvýšení složitosti zapojení.
Stručně řečeno, I2C modul PCF8574T pro Arduino je efektivní a škálovatelné řešení pro rozšíření digitálních I/O portů, které usnadňuje vývoj složitých elektronických projektů s více připojenými zařízeními.
- Rozšiřuje digitální I/O porty přes rozhraní I2C.
- Podporuje až 8 modulů v řetězení pro 64 I/O portů.
- Adresu lze nastavit přepínačem.
- Kompatibilní s deskami Arduino a mikrokontroléry s I2C.
- Ideální pro projekty s více vstupy a výstupy.
Otázky a odpovědi zákazníků
Jaké jsou hlavní materiály modulu a jaké jsou jeho přibližné rozměry a hmotnost?
Modul je tvořen především sklolaminátovým PCB (FR4), pozlacenými mosaznými piny a čipem PCF8574T v plastovém pouzdře. Jeho typické rozměry jsou 40 mm x 20 mm x 14 mm a přibližná hmotnost je 7 g.
Na jakých napěťových úrovních modul pracuje a na co si dát pozor při použití s různými deskami Arduino?
Modul funguje v rozsahu 2,5 V až 6 V, takže je kompatibilní s většinou desek Arduino na 3,3 V i 5 V. Je zásadní zajistit, aby logická úroveň desky odpovídala úrovni modulu, aby se předešlo poškození, zejména v kombinovaných 3,3 V a 5 V konfiguracích.
Jaká omezení rychlosti I2C nebo rušení se mohou objevit při zapojení více modulů do řetězce?
PCF8574T podporuje standardní rychlosti sběrnice I2C až do 100 kHz. Při připojení více modulů (až 8 v řetězci) roste celková kapacita sběrnice, což může ovlivnit spolehlivost na delší vzdálenosti nebo při vyšších rychlostech. Doporučuje se udržet celkovou délku sběrnice pod 1 m a použít vhodné pull-up rezistory.
Jaké základní kroky je třeba dodržet při instalaci a při hledání problémů s funkčností tohoto modulu?
Pro instalaci připojte SDA a SCL ke sběrnici I2C a nastavte adresy pomocí přepínačů. Pokud piny nereagují, zkontrolujte shodu adresy, napájení, pull-up rezistory na sběrnici i možné zkraty v zapojení. Diagnostika se obvykle provádí pomocí I2C scannerů a standardních knihoven v Arduino.
Kolik modulů lze připojit v řetězení?
Lze připojit až 8 modulů v řetězení, což umožňuje rozšířit až na 64 digitálních I/O portů.
Jak se nastavuje adresa modulu?
Adresa se nastavuje pomocí integrovaného přepínače na modulu, aby se zabránilo konfliktům na sběrnici I2C.
Je kompatibilní se všemi deskami Arduino?
Ano, je kompatibilní s většinou desek Arduino, které podporují komunikaci I2C.
K čemu tento modul slouží?
Slouží k rozšíření počtu dostupných digitálních vstupních a výstupních portů na desce Arduino pomocí rozhraní I2C.
