HX711 váhový senzor pro Arduino - 24bit přesný A/D modul
Značka: satkit
60,98Kč
Včetně DPH (Bez DPH: 50,40 Kč)
Omezené skladové zásoby
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty

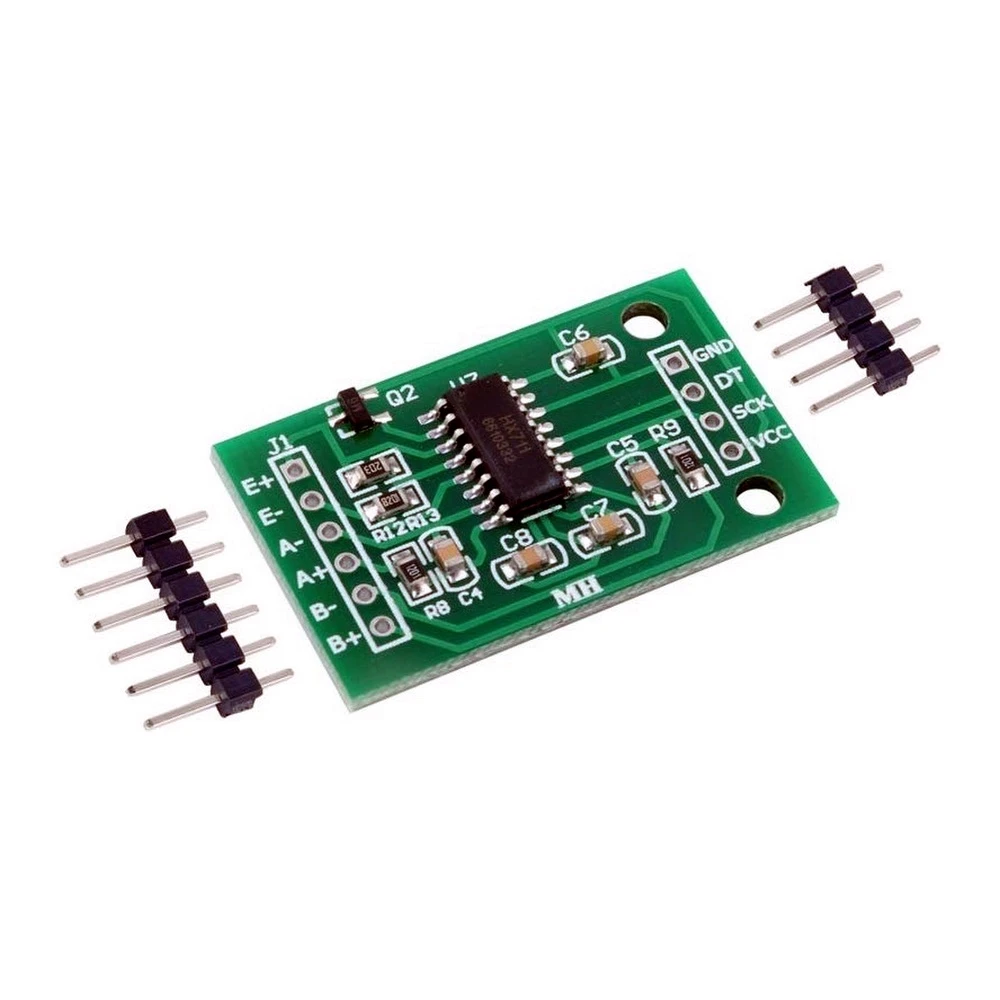

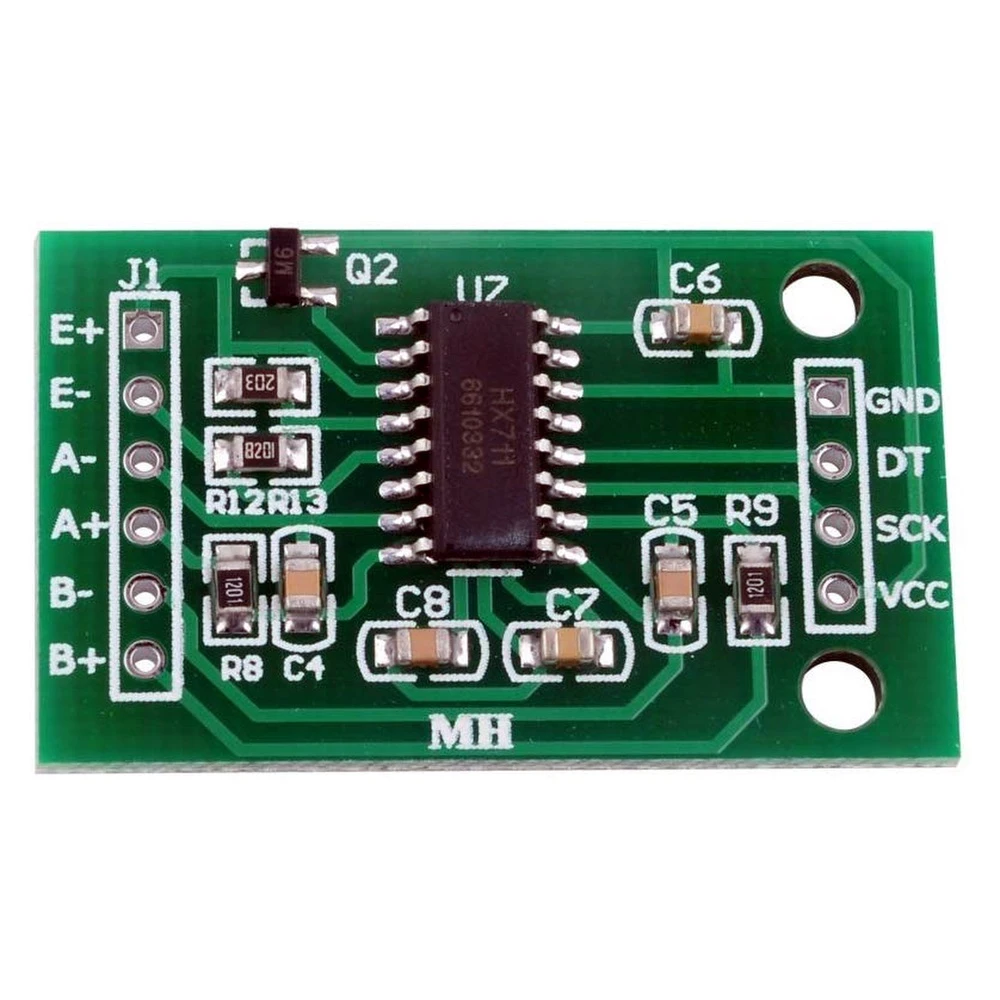

HX711 váhový senzor pro Arduino je modul pro převod analogového signálu na digitální (A/D) určený pro vysoce přesné aplikace měření hmotnosti a tlaku. Tento modul používá 24bit převodní čip, který umožňuje získat přesné a spolehlivé hodnoty, ideální pro projekty s Arduino a dalšími mikrokontroléry.
Tento modul má dva volitelné diferenciální analogové vstupní kanály, což umožňuje připojit různé tlakové senzory nebo tenzometrické snímače. Integruje programovatelný zesilovač zisku (PGA) s možnostmi zesílení 32, 64 a 128, který zlepšuje citlivost a přesnost měření.
Hlavní vlastnosti:
- Dva diferenciální vstupní kanály pro flexibilní použití se senzory.
- Aktivní PGA zesilovač s nízkým šumem a volitelným zesílením (32, 64, 128).
- Integrovaný regulátor napájení pro ADC a tenzometrický snímač.
- Interní oscilátor, který nevyžaduje externí součástky, s možností externího krystalu.
- Automatický reset po zapnutí modulu.
- Jednoduché sériové digitální rozhraní, ovládané piny bez potřeby složitého programování.
- Volitelná výstupní rychlost: 10 vzorků za sekundu (SPS) nebo 80 SPS.
- Současné potlačení rušení 50 a 60 Hz pro vyšší stabilitu.
- Nízká spotřeba proudu: méně než 1.5 mA při běžném provozu.
- Rozsah provozního napětí: 2.6 V až 5.5 V kompatibilní s Arduino.
- Rozsah provozní teploty: -20 °C až +85 °C.
Typické použití:
- Návrh a stavba vysoce přesných elektronických vah.
- Měření tlaku v můstkových senzorech.
- Elektronické a robotické projekty s Arduino, které vyžadují přesné analogové měření.
- Integrace do průmyslových řídicích a monitorovacích systémů.
Tento modul je kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují sériovou digitální komunikaci. Díky nízké ceně a vysoké přesnosti je skvělou volbou pro vývojáře i nadšence, kteří hledají spolehlivý senzor pro měření hmotnosti a tlaku.

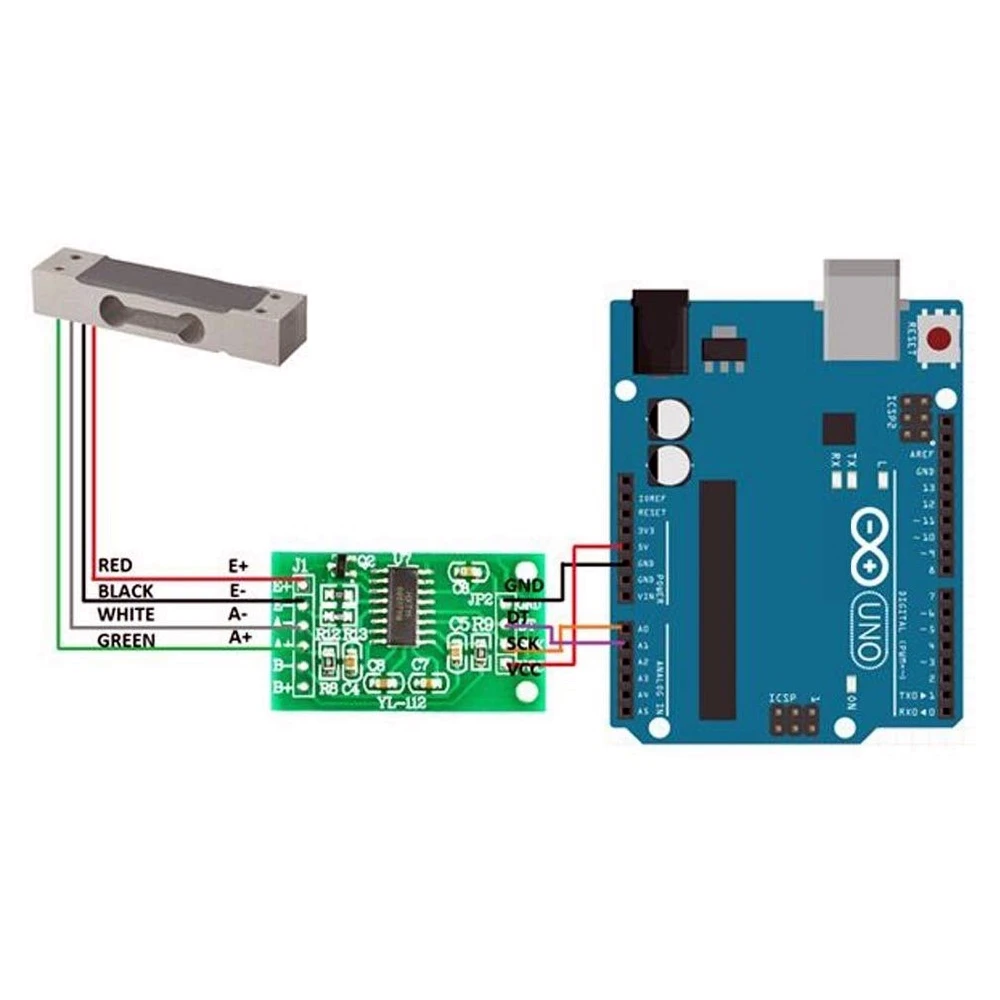

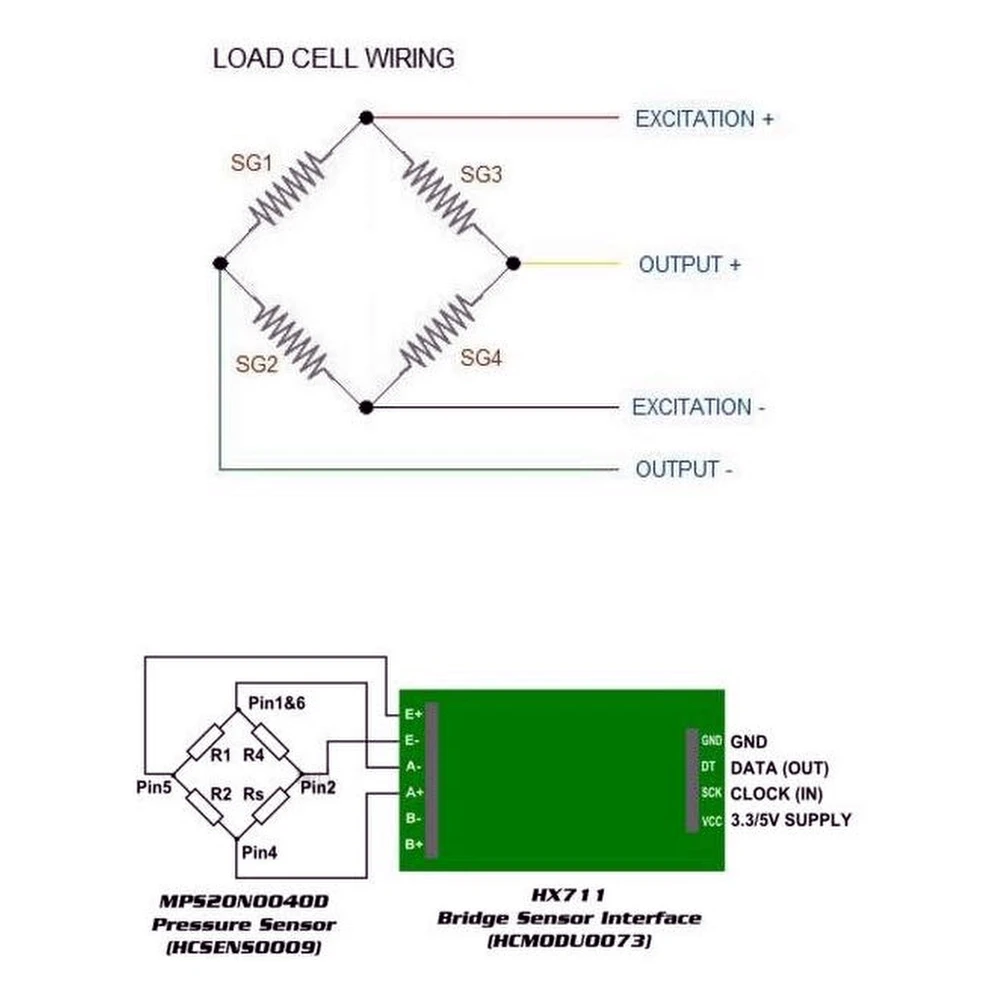

Pro použití se doporučuje připojit tenzometrický snímač nebo tlakový senzor na diferenciální vstupy a napájet modul v rámci stanoveného rozsahu napětí. Digitální hodnotu lze získat pomocí knihoven kompatibilních s Arduino, které usnadňují integraci a programování.
- Dva volitelné diferenciální analogové vstupní kanály
- Nízký šum PGA zesilovač s programovatelným zesílením 32, 64, 128
- Integrovaný regulátor napájení pro ADC a tenzometrický snímač
- Interní oscilátor bez potřeby externích součástek
- Jednoduché sériové digitální rozhraní bez složitého programování
- Volitelná výstupní rychlost: 10 SPS nebo 80 SPS
- Současné potlačení rušení 50 a 60 Hz
- Nízká spotřeba: méně než 1.5 mA při běžném provozu
- Rozsah napětí: 2.6 až 5.5 V kompatibilní s Arduino
- Rozsah teploty: -20 °C až +85 °C
Otázky a odpovědi zákazníků
Jaké jsou hlavní výhody senzoru HX711 oproti jiným A/D modulům pro vážení pro Arduino?
HX711 vyniká 24bitovým přesným A/D převodníkem, který umožňuje citlivější a stabilnější měření ve srovnání s moduly s nižším rozlišením (například 12 nebo 16 bitů). Jeho dvojitý diferenciální kanál usnadňuje použití se dvěma snímači a programovatelný zisk (128 a 64) nabízí flexibilitu pro různé rozsahy zatížení. Navíc integruje napěťový regulátor a interní oscilátor, což zjednodušuje obvod a snižuje náklady oproti alternativám vyžadujícím externí součástky.
Jaké instalační podmínky mám dodržet, abych získal přesná měření s tímto senzorem?
Pro optimální měření se doporučuje umístit modul na stabilní povrch, minimalizovat elektromagnetické rušení a propojit HX711 s load cell krátkými, kroucenými vodiči. Je důležité připojit pouze jeden společný zdroj napájení s mikrokontrolérem, aby se zabránilo šumu, a provádět pravidelnou kalibraci systému podle prostředí a použité load cell.
Jaké jsou limity přesnosti a možné zdroje chyb při použití HX711?
HX711 nabízí teoretické rozlišení až 24 bitů, ale v praxi se jeho typická chyba pohybuje mezi 1–2 μV/bit a přesnost velmi závisí na kvalitě load cell, elektrickém šumu, zvoleném zesílení a rychlosti vzorkování (10 SPS zlepšuje šum oproti 80 SPS). Mezi běžné zdroje chyb patří teplotní výkyvy, nestabilní napájení a špatné připojení vodičů. Doporučuje se systém dobře odstínit a kalibrovat v reálném prostředí použití.
K čemu se používá modul HX711 váhový senzor pro Arduino?
Používá se k převodu analogových signálů ze senzorů hmotnosti nebo tlaku na digitální signály s vysokou přesností pro projekty s Arduino a dalšími mikrokontroléry.
Je HX711 kompatibilní s deskami Arduino?
Ano, modul HX711 je kompatibilní s deskami Arduino a lze jej snadno integrovat pomocí speciálních knihoven pro čtení tenzometrických snímačů.
Jakou přesnost modul HX711 nabízí?
Nabízí přesnost 24 bitů díky svému vysoce rozlišovacímu analogově-digitálnímu převodníku.
Jaký je rozsah napájecího napětí modulu HX711?
Rozsah napájení je 2.6 až 5.5 voltů, což je kompatibilní s většinou desek Arduino.
Jakou vzorkovací rychlost má HX711?
Umožňuje zvolit mezi 10 vzorky za sekundu (SPS) nebo 80 SPS podle aplikace.
