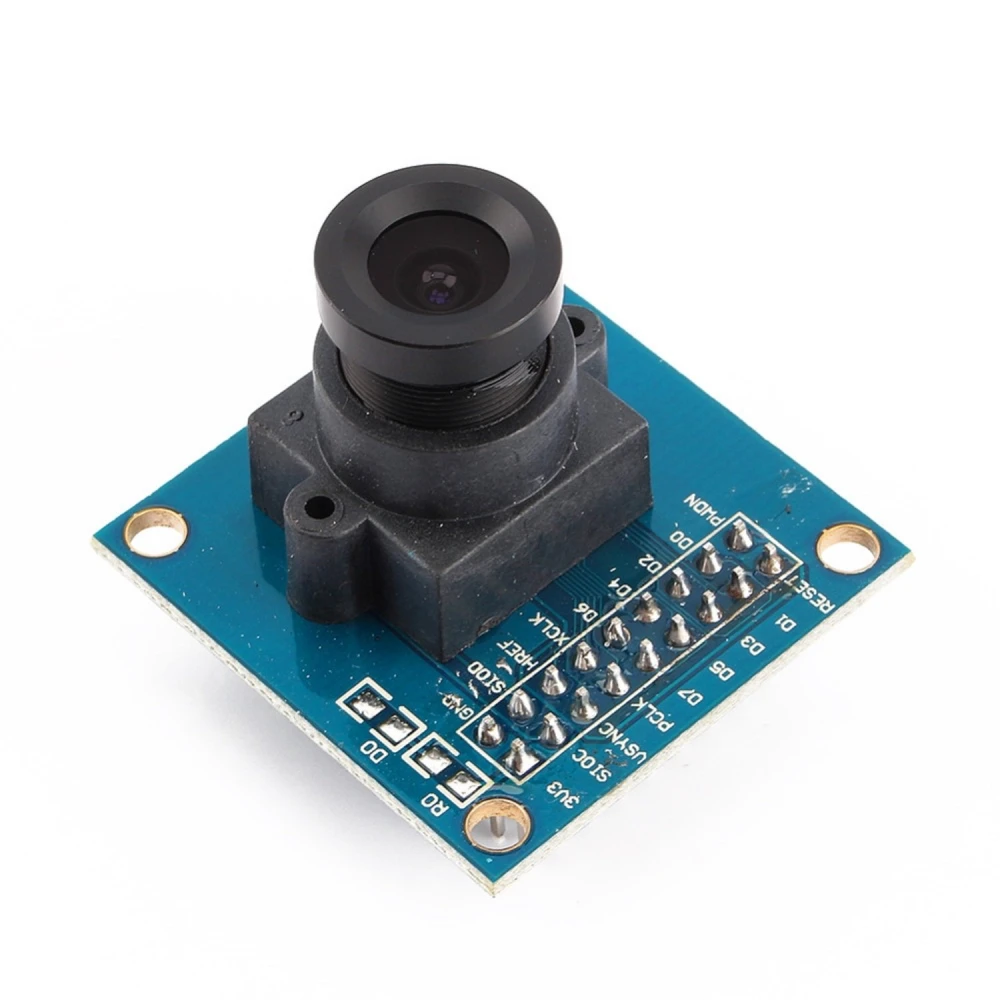

Arduino kamerový modul OV7670 300KP 640x480 CMOS EL0442
Značka: satkit
183,26Kč
Včetně DPH (Bez DPH: 151,45 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 175,63 Kč | -4% |
| 10+ | 161,58 Kč | -12% |
| 20+ | 150,02 Kč | -18% |
Skladem už jen 4 ks - objednejte brzy!
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Arduino kamerový modul OV7670 300KP je kompaktní zařízení založené na obrazovém snímači Omnivision OV7670, které poskytuje rozlišení VGA 640x480 pixelů s 8bitovou barevnou hloubkou. Tento modul je ideální pro elektronické a robotické projekty, které vyžadují snímání obrazu v dobré kvalitě a za dostupnou cenu.
Hlavní vlastnosti:
- Rozlišení: VGA 640x480 pixelů při 30fps, vhodné pro základní aplikace strojového vidění.
- Snímač: CMOS Omnivision OV7670, který zlepšuje kvalitu obrazu pomocí redukce šumu a korekce optických vad.
- Vstupní napětí: 2.5V až 3V, kompatibilní s deskami Arduino a dalšími mikrokontroléry.
- Provozní příkon: 60mW při 15fps ve formátu VGA YUV.
- Provozní teplota: -30°C až +70°C, vhodné pro různá prostředí.
- Velikost objektivu: 1/6", s úhlem záběru 25°.
- Maximální snímková frekvence: 30fps v rozlišení VGA.
- Poměr signál/šum: 46dB, který zajišťuje čistý obraz.
- Dynamický rozsah: 52dB, pro lepší detaily v různých světelných podmínkách.
- Automatické řízení: AEC, AGC, AWB, ABF, ABLc pro automatické nastavení obrazu.
- Nastavitelná kvalita obrazu: Saturace, odstín, gamma, ostrost a potlačení blikání.
- Výstupní formáty: 8 bitů YUV/YCbCr 4:2:2, RGB 565/555/444 a GRB 4:2:2.
Typické použití: Tento modul je ideální pro projekty s Arduino, které vyžadují snímání a zpracování obrazu, jako je základní dohled, rozpoznávání objektů, robotika a vývoj prototypů pro počítačové vidění.
Zapojení a kompatibilita:
- VDD: Napájecí zdroj.
- GND: Zem.
- SDIOC: Vstup hodin SCCB.
- SDIOD: Vstup/výstup dat SCCB.
- VSYNC: Výstup vertikální synchronizace.
- HREF: Výstup horizontální synchronizace.
- PCLK: Výstup hodin pixelů.
- XCLK: Vstup systémových hodin.
- D0-D7: Paralelní video výstup.
- REAJUSTE: Vstup reset (aktivní v nízké úrovni).
- PWDN: Vstup vypnutí (aktivní ve vysoké úrovni).
Pro více technických informací a příkladů použití navštivte ArduCAM.
- Rozlišení VGA 640x480 pixelů při 30fps pro čistý obraz.
- CMOS snímač Omnivision OV7670 s redukcí šumu a korekcí optických vad.
- Vstupní napětí kompatibilní s Arduino: 2.5V až 3V.
- Automatické řízení obrazu: AEC, AGC, AWB, ABF, ABLc.
- Více výstupních formátů: YUV, RGB a GRB pro větší flexibilitu.
- Široký rozsah provozní teploty: -30°C až +70°C.
- Úhel záběru 25° s objektivem 1/6" pro zachycení detailů.
- Nízká spotřeba energie: 60mW při 15fps ve VGA YUV.
- Obsahuje piny pro snadné a rychlé připojení k mikrokontrolérům.
Otázky a odpovědi zákazníků
Jaké výhody nabízí senzor OV7670 oproti jiným kamerovým modulům pro Arduino ve stejné cenové kategorii?
OV7670 vyniká nízkou cenou, snadnou integrací s platformami Arduino a schopností snímat obrazy v rozlišení VGA (640x480 pixelů) při přijatelných rychlostech (až 30 fps), přičemž si zachovává nízkou spotřebu energie (60 mW při 15 fps). Nemá však interní FIFO paměť, což znamená složitější zpracování oproti modulům jako OV2640, které bývají dražší.
Jaké jsou rozměry modulu a co přesně obsahuje balení?
Modul obvykle měří 28 mm x 23 mm x 21 mm (šířka x délka x výška, včetně optiky); přibližná hmotnost je 8 g. Balení obsahuje kamerový modul s integrovanou čočkou a připájenými piny, bez kabelů a dalšího příslušenství. Tištěný manuál není součástí dodávky.
Jaké připojení nebo napětí je potřeba pro správný provoz s Arduino?
Modul vyžaduje napájení 2,5 V až 3,0 V; datové piny pracují typicky na 3,3 V a je zásadní nepřipojovat přímo 5 V, protože by mohlo dojít k poškození. Ovládání probíhá přes rozhraní SCCB kompatibilní s I2C. Při připojení k deskám Arduino s 5V logikou doporučujeme použít převodníky úrovní.
Jak absence FIFO paměti ovlivňuje výkon a zpracování obrazu u základních mikrokontrolérů?
Protože nemá integrovanou FIFO paměť, OV7670 odesílá data v reálném čase; mikrokontrolér (například Arduino Uno) musí číst a zpracovávat každý pixel za běhu, což výrazně omezuje rychlost snímání a zvyšuje složitost softwaru. Pro získání kompletních snímků se doporučuje použít výkonnější mikrokontroléry nebo přidat externí paměť.
Jaký teplotní rozsah a jaké podmínky prostředí modul zvládá při nepřetržitém provozu?
Modul OV7670 pracuje bezpečně v rozsahu od -30 °C do +70 °C. Doporučuje se vyhnout dlouhodobému vystavení vysoké vlhkosti nebo prachu bez dodatečné ochrany, protože čočka není utěsněná. Standardní mechanické tolerance nezaručují odolnost proti vodě ani silným nárazům.
Je modul kamery Arduino OV7670 kompatibilní se standardními deskami Arduino?
Ano, modul funguje s deskami Arduino, které podporují napětí 2.5V až 3V a zvládají rozhraní SCCB a I2C pro komunikaci.
Jaké je maximální rozlišení, které tento modul nabízí?
Modul nabízí maximální rozlišení VGA 640x480 pixelů při 30fps.
Jaké formáty obrazového výstupu modul podporuje?
Podporuje 8bitové výstupní formáty: YUV/YCbCr 4:2:2, RGB 565/555/444 a GRB 4:2:2.
Kde najdu dokumentaci a příklady použití?
Více informací a příklady najdete na oficiálním webu https://www.arducam.com.
Jaký je teplotní rozsah pro provoz modulu?
Modul pracuje v teplotním rozsahu -30°C až +70°C, vhodném pro různá prostředí.
