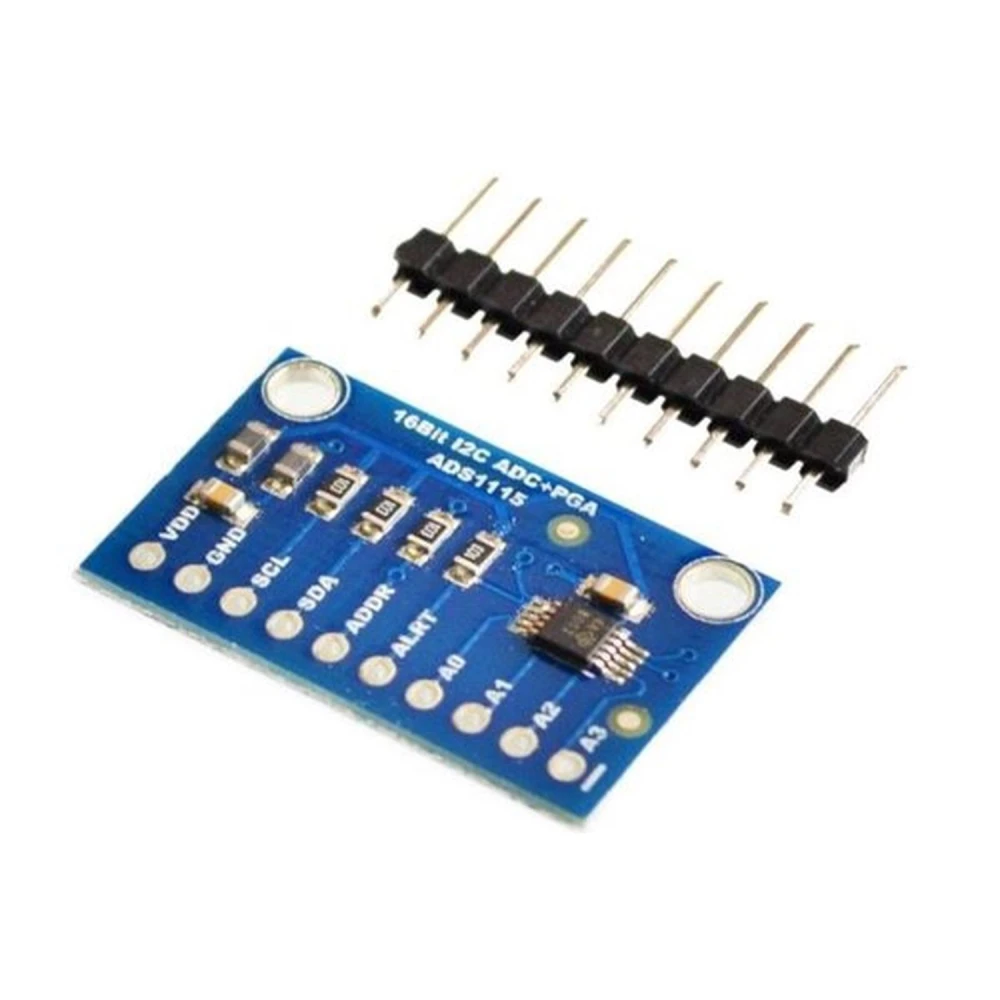

ADS1115 Arduino ADC modul 4 kanály 16 bit I2C se zesílením
Značka: satkit
121,97Kč
Včetně DPH (Bez DPH: 100,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 117,09 Kč | -4% |
| 10+ | 110,99 Kč | -9% |
| 20+ | 97,57 Kč | -20% |
Skladem - Odesíláme ihned
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
ADS1115 Arduino modul ADC 4 kanály je externí analogově-digitální převodník, který se snadno připojuje k mikrokontrolérům, jako je Arduino, pomocí rozhraní I2C. Tento modul nabízí čtyři analogové vstupní kanály s rozlišením 16 bitů, což umožňuje přesná a spolehlivá měření pro vaše projekty elektroniky a automatizace.
Tento modul vyniká integrovaným zesilovačem, který zlepšuje citlivost a umožňuje přesněji detekovat signály s nízkým napětím. ADS1115 navíc nabízí čtyři adresy volitelné pomocí pinu ADDRESS, což usnadňuje připojení více modulů na stejnou sběrnici I2C.
Hlavní vlastnosti:
- Rozlišení ADC: 16 bitů (15 bitů pro měření a 1 bit pro znaménko)
- Komunikační rozhraní: I2C
- Dostupné kanály: 4 analogové vstupy (AN0, AN1, AN2, AN3) nebo 2 diferenciální vstupy
- Vstupní napětí: 2.0 až 5.5 V
- Vstupní napětí na kanál: 0 až VDD
- Spotřeba v kontinuálním režimu: přibližně 150 µA
- Programovatelná vzorkovací frekvence: mezi 8 a 860 vzorky za sekundu (sps)
- Velikost modulu: přibližně 17 x 28 x 0.1 mm
- Velikost pinů: přibližně 11 x 25 mm
Typické použití:
- Přesné měření analogových senzorů v projektech Arduino
- Čtení signálů s nízkým napětím nebo záporných signálů
- Aplikace vyžadující vysoké rozlišení a přesnost při sběru dat
- Automatizace a řízení v malém průmyslovém měřítku
Kompatibilita: Kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují komunikaci I2C. Díky snadné integraci umožňuje rozšířit počet analogových vstupů a zlepšit přesnost oproti interním ADC v Arduinu.
Obsah balení:
- 1 x Módul ADC ADS1115 Pro se 4 kanály, 16 bity, rozhraním I2C a zesilovačem
Tento modul je ideálním řešením pro ty, kteří chtějí zlepšit přesnost svých analogových měření v elektronických projektech, odlehčit hlavnímu procesoru a usnadnit čtení složitých nebo slabých signálů.
- 16bitové rozlišení ADC pro přesná měření
- Rozhraní I2C pro snadné připojení k Arduinu
- 4 analogové kanály nebo 2 diferenciální vstupy pro více možností
- Integrovaný zesilovač pro slabé signály
- Vstupní napětí 2.0 až 5.5 V kompatibilní s Arduinem
- Nastavitelná vzorkovací frekvence mezi 8 a 860 sps
- Nízká spotřeba v kontinuálním režimu (150 µA)
- Kompaktní rozměry pro snadnou integraci do projektů
Otázky a odpovědi zákazníků
Jaké jsou rozměry a přesná hmotnost modulu ADS1115 v balení?
Modul ADS1115 měří přibližně 28 mm na délku, 17 mm na šířku a 1 mm na tloušťku. Piny přesahují asi 11 x 25 mm. Jeho hmotnost je nižší než 5 gramů, vzhledem k absenci krytu a použití lehkých materiálů typických pro plošné spoje.
Jaká opatření je třeba přijmout, aby nedošlo k poškození přepětím na analogových vstupech?
Analogové vstupy přijímají rozsah 0 až VDD (maximálně napájecí napětí), případně omezený nastavením zesílení. Nikdy nesmí překročit napájecí napětí ani být přivedeny záporné signály (s výjimkou diferenciálního režimu podle limitů datasheetu). Pokud senzor tento rozsah překračuje, doporučuje se použít dělič napětí nebo vhodné úpravy signálu.
Jaký je maximální výkon z hlediska vzorkovací rychlosti a jak si stojí ve srovnání s jinými podobnými I2C řešeními?
ADS1115 umožňuje nastavit rychlost mezi 8 a 860 vzorky za sekundu (sps) na kanál. Tím se řadí nad 12bitové I2C ADC, jako je ADS1015, ale pod SPI řešení, která mohou překročit 1000 sps. Pokud dáváte přednost přesnosti před rychlostí, ADS1115 je vyváženou volbou pro měření s vysokým rozlišením a střední rychlostí.
Jak se ADS1115 připojuje k Arduinu?
ADS1115 se připojuje k Arduinu přes rozhraní I2C pomocí pinů SDA a SCL, a také pinu ADDRESS pro výběr adresy zařízení.
Jaké výhody má ADS1115 oproti internímu ADC v Arduinu?
ADS1115 nabízí vyšší rozlišení (16 bitů oproti 10 bitům), vyšší přesnost a možnost měřit záporné signály, což je ideální pro aplikace vyžadující vysokou přesnost.
Kolik analogových kanálů má modul ADS1115?
Modul ADS1115 má 4 analogové kanály, které lze použít jako samostatné vstupy nebo jako 2 diferenciální vstupy.
Jaký rozsah napětí může ADS1115 měřit?
ADS1115 může měřit vstupní napětí od 0 až po napájecí napětí, které může být mezi 2.0 a 5.5 V.
Obsahuje modul zesilovač?
Ano, ADS1115 Pro obsahuje zesilovač, který umožňuje zvýšit citlivost pro signály s nízkým napětím.
