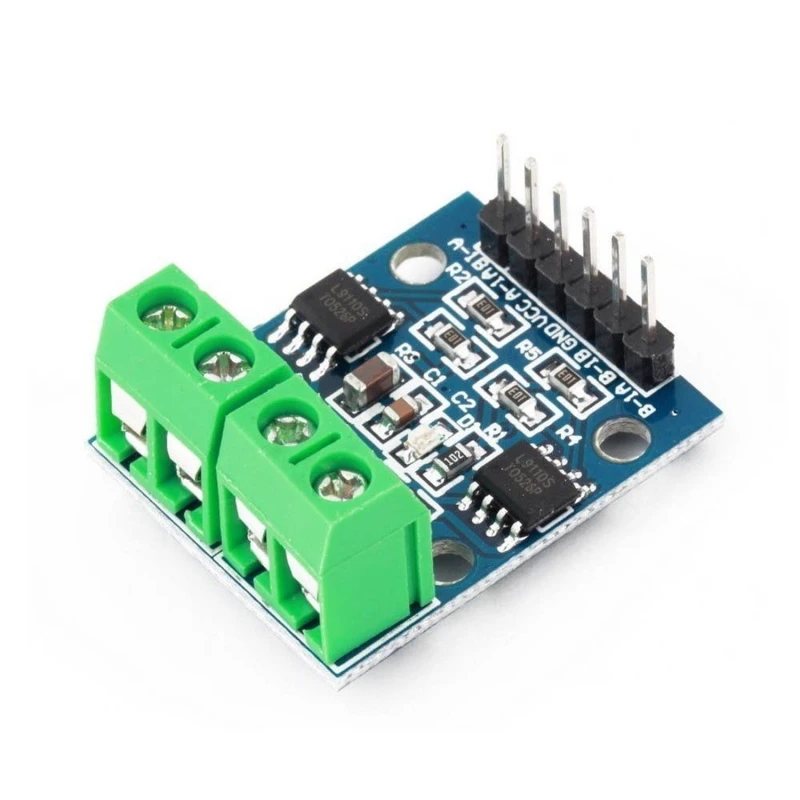

L9110s motor driver Arduino: duální DC a krokový motor pro Arduino

L9110s Motor Driver Arduino je řídicí deska navržená pro současné ovládání dvou stejnosměrných motorů nebo jednoho 2fázového 4vodičového krokového motoru. Tento řadič je kompatibilní s Arduino a dalšími systémy založenými na mikrokontrolérech, což usnadňuje řízení motorů v elektronických a robotických projektech.

Tento modul obsahuje dva integrované čipy pro řízení motoru L9110S na kompaktní PCB desce o rozměrech 29.2 mm x 23 mm, díky čemuž je ideální pro aplikace s omezeným prostorem.

Hlavní vlastnosti

• Vstupní napětí: DC 2.5-12V, vhodné pro širokou škálu napájecích zdrojů.
• Výstupní kapacita: každý kanál může dodávat až 800 mA trvalého proudu, což umožňuje řízení malých až středně velkých motorů.
• Nízký statický pracovní proud, optimalizující spotřebu energie.
• Nízký úbytek napětí v saturaci pro lepší výkon.
• Kompatibilní s výstupními úrovněmi TTL/CMOS, umožňuje přímé připojení k CPU nebo mikrokontroléru.
• Obsahuje ochranné diody pro ochranu proti indukčním zátěžím.
• Integrovaná řídicí jednotka v IC pro vyšší spolehlivost a snadné použití.
• Funkce ochrany proti vysokému tlaku pomocí pinu.
• Pracovní teplota: 0-80 °C, vhodné pro běžné laboratorní a vývojové prostředí.

Typické použití

Tento řadič je ideální pro projekty robotiky, automatizace a obecného řízení motorů. Lze jej použít pro:

• Nezávislé řízení dvou DC motorů.
• Ovládání bipolárních 2fázových 4vodičových krokových motorů.
• Projekty s Arduino, které vyžadují řízení rychlosti a směru motorů.

Kompatibilita

L9110s je kompatibilní s deskami Arduino a dalšími mikrokontroléry, které podporují úrovně TTL/CMOS. Jeho konstrukce umožňuje snadnou integraci do elektronických a robotických projektů vyžadujících řízení dvojitých motorů nebo krokových motorů.

Obsah balení

• Řídicí deska L9110S H-Bridge pro krokové motory a duální DC motory.

Základní příklad kódu

Produkt obsahuje ukázkový kód pro mikrokontroléry založené na 8051, který ukazuje, jak řídit směr motorů pomocí funkcí pro jízdu vpřed a vzad, což usnadňuje rychlý start projektů.

• Duální řadič pro dva DC motory nebo jeden 2fázový 4vodičový krokový motor
• Vstupní napětí: 2.5-12V DC
• Trvalý výstupní proud 800 mA na kanál
• Kompatibilní s úrovněmi TTL/CMOS pro přímé připojení k CPU
• Obsahuje ochranné diody proti indukčním zátěžím
• Ochrana proti vysokému tlaku pomocí pinu
• Pracovní teplota 0 až 80 °C
• Kompaktní rozměry: 29.2 mm x 23 mm
• Ideální pro projekty s Arduino a dalšími mikrokontroléry
