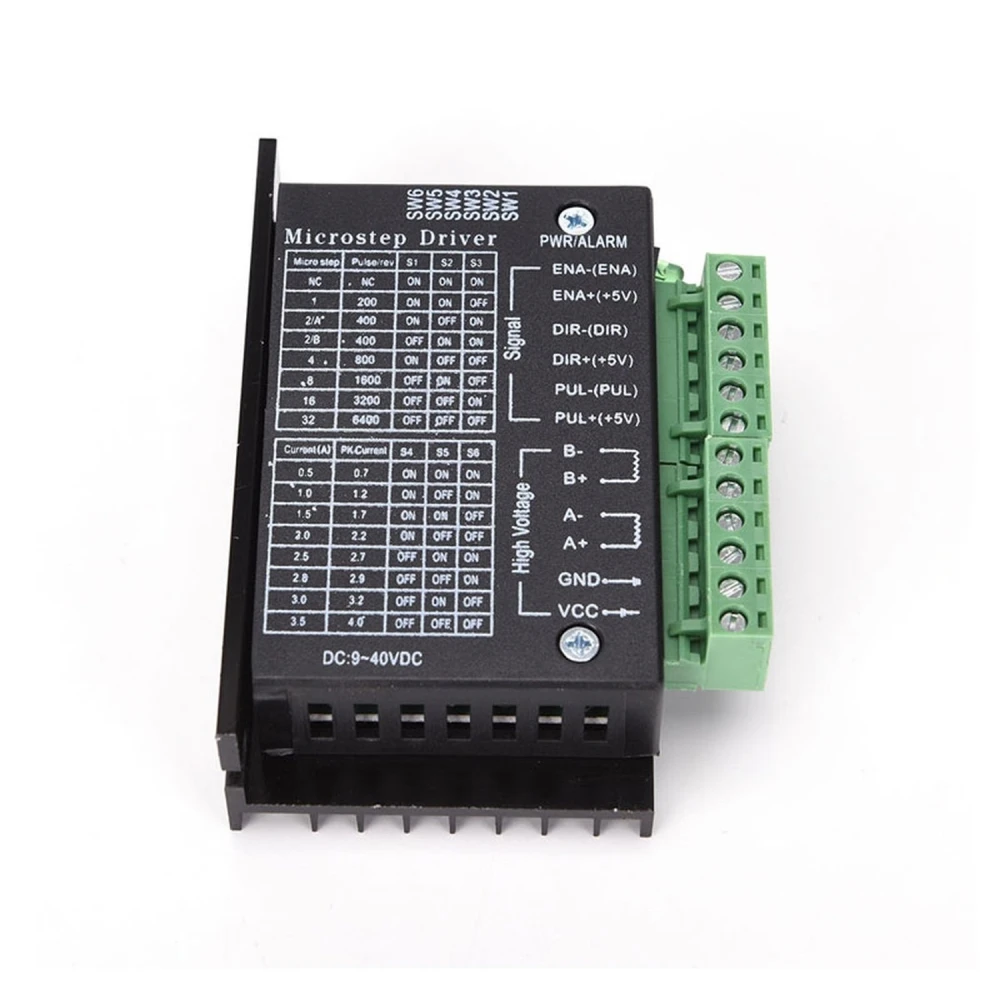

Driver TB6600 pro krokový motor do 4A 9V až 40V kompatibilní s Arduino
Značka: satkit
244,24Kč
Včetně DPH (Bez DPH: 201,85 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 231,74 Kč | -5% |
Omezené skladové zásoby
Standardní doručení
Pá, Kvě 29 - Út, Čvn 2
Expresní doručení
St, Kvě 27 - Čt, Kvě 28
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Driver TB6600 pro krokový motor je bipolární řídicí modul, který umožňuje ovládat 2fázové a 4fázové krokové motory s napájecím napětím 9V až 40V a maximálním budicím proudem až 4A. Tento ovladač se široce používá v aplikacích, jako jsou CNC stroje, gravírovací stroje, balicí technika a další zařízení vyžadující vysokou přesnost a točivý moment.
Tento driver využívá pokročilé řízení dělení proudové smyčky, které snižuje zvlnění točivého momentu a umožňuje plynulý chod při nízkých rychlostech. Navíc nabízí vyšší točivý moment při vysokých rychlostech ve srovnání s jinými dvoufázovými ovladači, což zajišťuje vysoce přesné polohování.
Hlavní vlastnosti
- Volitelné režimy mikrokroku: 1/1, 1/2, 1/4, 1/8 a 1/16 kroku.
- Jednoduché napájení 9 až 40V DC.
- Nastavitelný proud v 8 krocích, od 0,2 A do 5 A.
- Opticky izolované vstupy pro vyšší ochranu a stabilitu.
- Ochrana proti přepětí, podpětí, nadproudu a zkratu.
- Vysoká rozběhová rychlost a vysoký točivý moment při vyšších otáčkách.

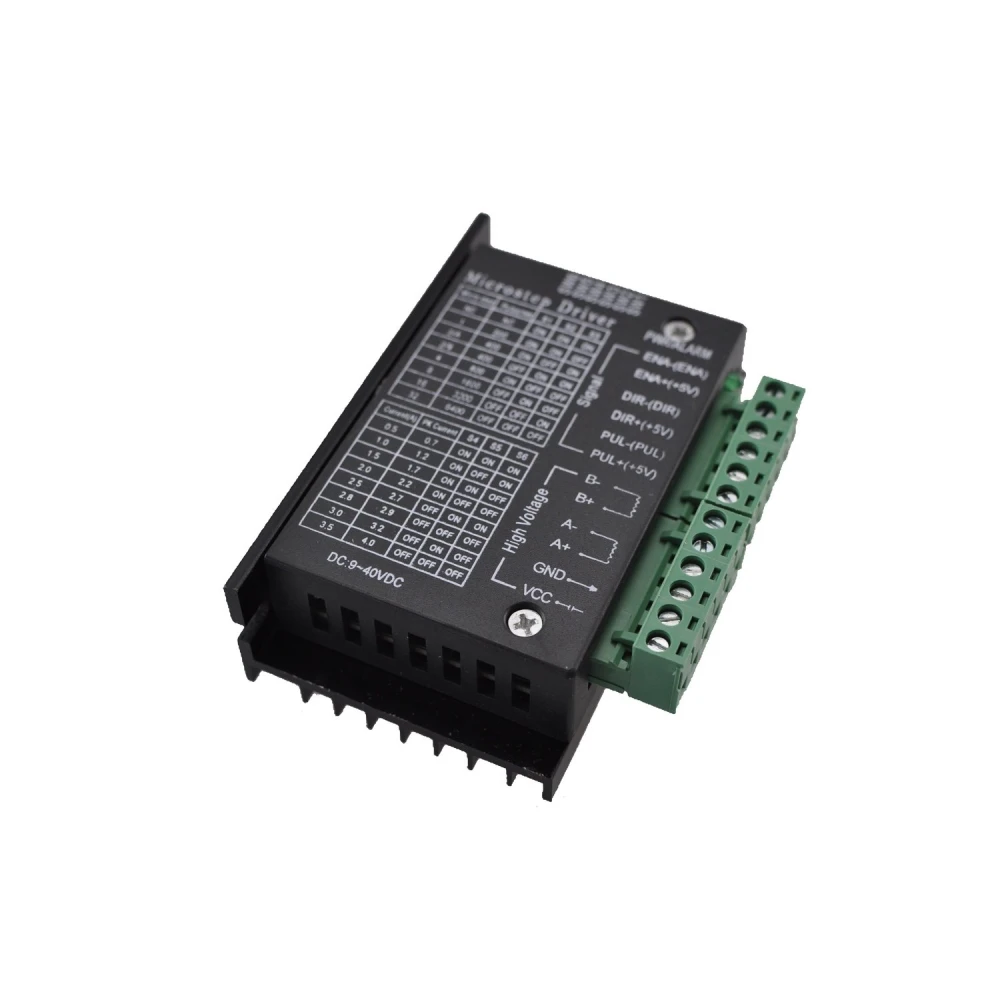

- Odolné černé plastové pouzdro s hliníkovým chladičem pro optimální odvod tepla.
- Integrované montážní otvory pro snadnou instalaci do panelů strojů.
Technické specifikace
- Vstupní napětí: 8 až 50V DC (provozní mezi 9V a 40V).
- Vstupní proud: 1 až 5 A.
- Maximální špičkový výstupní proud: 5,0 A (100 ms).
- Maximální provozní výstupní proud: 4,5 A.
- Provozní teplota: -10 až 45 °C.
- Skladovací teplota: -40 až 70 °C.
- Hmotnost: 200 gramů.
Kompatibilita a použití
Tento ovladač je kompatibilní s krokovými motory NEMA17, NEMA23, NEMA24 a NEMA34, takže je skvělou volbou pro CNC projekty a systémy vyžadující přesné řízení motorů. Je také kompatibilní s Arduino a dalšími mikrokontroléry, které vysílají digitální pulzní signály 5V, což usnadňuje integraci do DIY i profesionálních projektů.
Připojení a nastavení

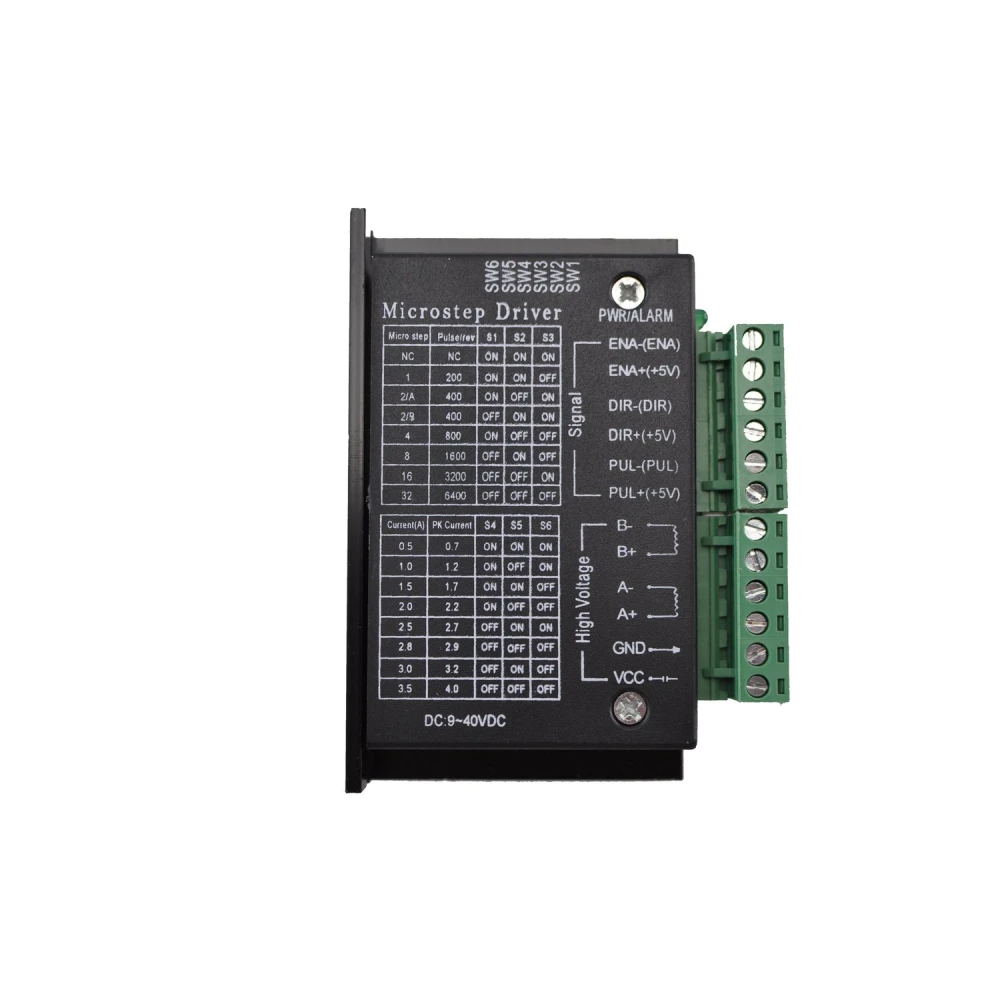

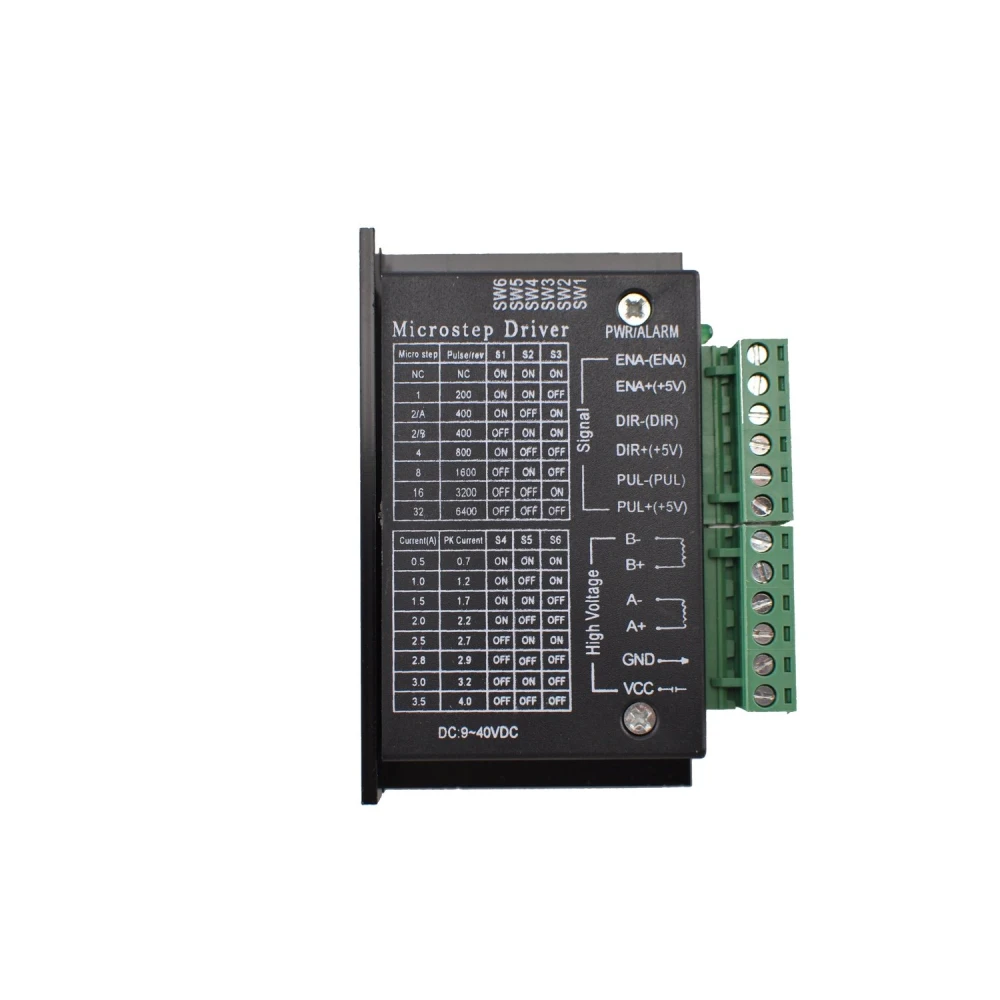

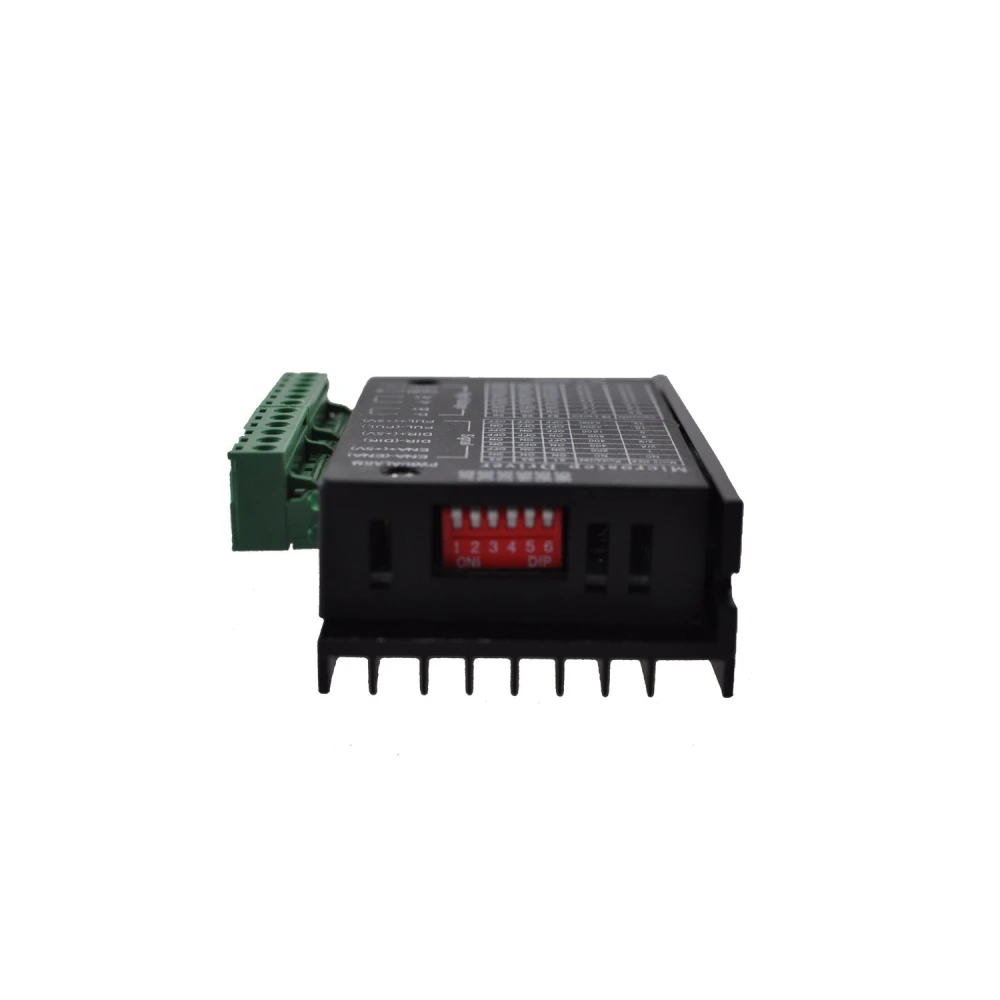

Modul má svorky pro DC napájení, výstupy pro fáze motoru a vstupy pro signály povolení, krok a směr, všechny opticky izolované pro zamezení rušení. Kromě toho je vybaven blokem DIP přepínačů pro nastavení proudu a rozlišení mikrokroku, což umožňuje přizpůsobení podle potřeb motoru a aplikace.
Stručně řečeno, driver TB6600 je robustní, přesný a všestranný ovladač, ideální pro ty, kteří hledají spolehlivý výkon u krokových motorů pro CNC, robotiku a automatizaci.
- Režimy mikrokroku: 1/1, 1/2, 1/4, 1/8, 1/16.
- Napájení 9 až 40V DC.
- Nastavitelný proud od 0,2 A do 5 A.
- Ochrana proti přepětí, podpětí a zkratu.
- Kompatibilní s motory NEMA17, NEMA23, NEMA24 a NEMA34.
- Kompatibilní s Arduino a 5V mikrokontroléry.
- Odolné pouzdro s hliníkovým chladičem.
- Vysoká přesnost a točivý moment při vysokých rychlostech.
Otázky a odpovědi zákazníků
Jaké výhody přináší mikro-kroky v ovladači TB6600 oproti ovladačům pouze s plným krokem nebo půlkrokem?
Použití mikro-kroků (volitelně 1/1, 1/2, 1/4, 1/8, 1/16 kroku) v TB6600 umožňuje plynulejší pohyb motoru a vyšší rozlišení polohování, čímž snižuje vibrace a zvyšuje přesnost. Oproti tomu režimy plného kroku nebo půlkroku vytvářejí více vibrací a nižší rozlišení. To je klíčové pro úlohy, kde je prioritou plynulost a přesnost.
Jaké elektrické a signálové požadavky musí splňovat můj mikrokontrolér, aby byl s tímto driverem kompatibilní?
TB6600 pracuje s digitálními řídicími signály 5 V na vstupech pulse, direction a enable a zároveň má optočlenem oddělené vstupy pro izolaci. Je kompatibilní s mikrokontroléry jako Arduino a dalšími, které poskytují logické signály 5 V. Napájecí zdroj driveru musí být v rozsahu 9–40 VDC. Doporučuje se ověřit, že mikrokontrolér dokáže dodat alespoň 5 mA na každý řídicí pin.
Jaké ochranné mechanismy TB6600 obsahuje a jak reagují na typickou poruchu?
TB6600 obsahuje ochranu proti přepětí, podpětí, nadproudu a zkratu. Pokud je například detekováno přepětí nebo nadproud, driver vypne výstup, aby ochránil motor i vnitřní obvod. Při zkratu přejde do ochranného režimu, dokud se napájení neobnoví. Tyto funkce zvyšují bezpečnost při běžných chybách v zapojení nebo napájení.
Jaké napětí driver TB6600 podporuje?
Driver TB6600 podporuje vstupní napětí 9V až 40V DC, s provozním rozsahem 8 až 50V DC.
Jaký je maximální proud, který tento ovladač zvládne?
Zvládne maximální provozní proud 4,5 A a špičkový proud 5 A po dobu 100 ms.
Je kompatibilní s Arduino?
Ano, je kompatibilní s Arduino a dalšími mikrokontroléry, které vysílají digitální pulzní signály 5V.
Jaké krokové motory jsou s tímto driverem kompatibilní?
Je kompatibilní s motory NEMA17, NEMA23, NEMA24 a NEMA34 se 2 a 4 fázemi.
Jaké režimy mikrokroku TB6600 nabízí?
Nabízí režimy mikrokroku 1/1, 1/2, 1/4, 1/8 a 1/16 pro přesné řízení motoru.
