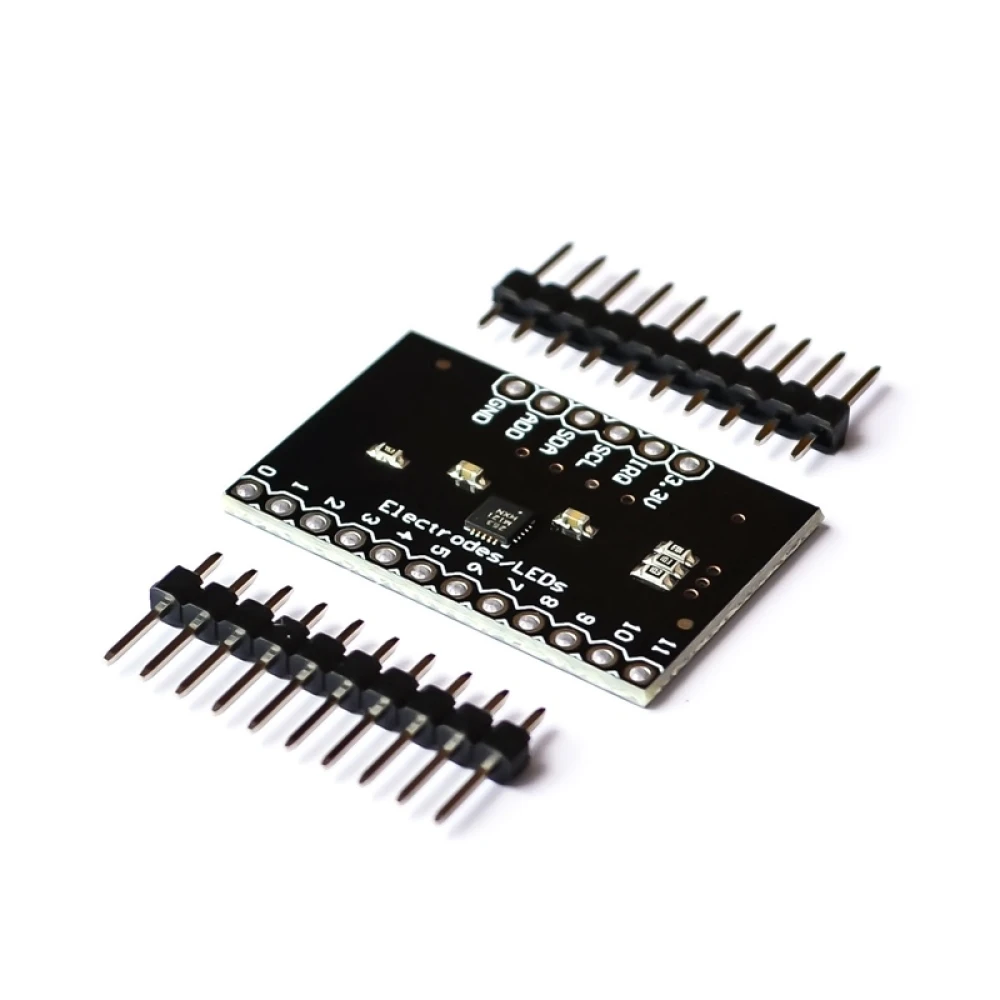

MPR121 Breakout V12 kapacitní dotykový modul pro Arduino s I2C
Značka: satkit
64,03Kč
Včetně DPH (Bez DPH: 52,92 Kč)
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Obecný popis:
MPR121 Breakout V12 je modul navržený pro řízení kapacitních dotykových senzorů pomocí rozhraní I2C, zejména kompatibilní s platformami Arduino. Tento modul umožňuje detekci dotyku až dvanácti samostatných elektrod a třinácté simulované elektrody, což nabízí všestranné řešení pro projekty dotykové interakce.
Klíčové vlastnosti a specifikace:
- Řadič kapacitního dotykového senzoru s rozhraním I2C.
- Možnost ovládat až 12 samostatných elektrod a jednu další simulovanou elektrodu.
- Obsahuje 8 výstupních pinů pro LED, které lze použít k ovládání LED, pokud nejsou nastaveny jako elektrody.

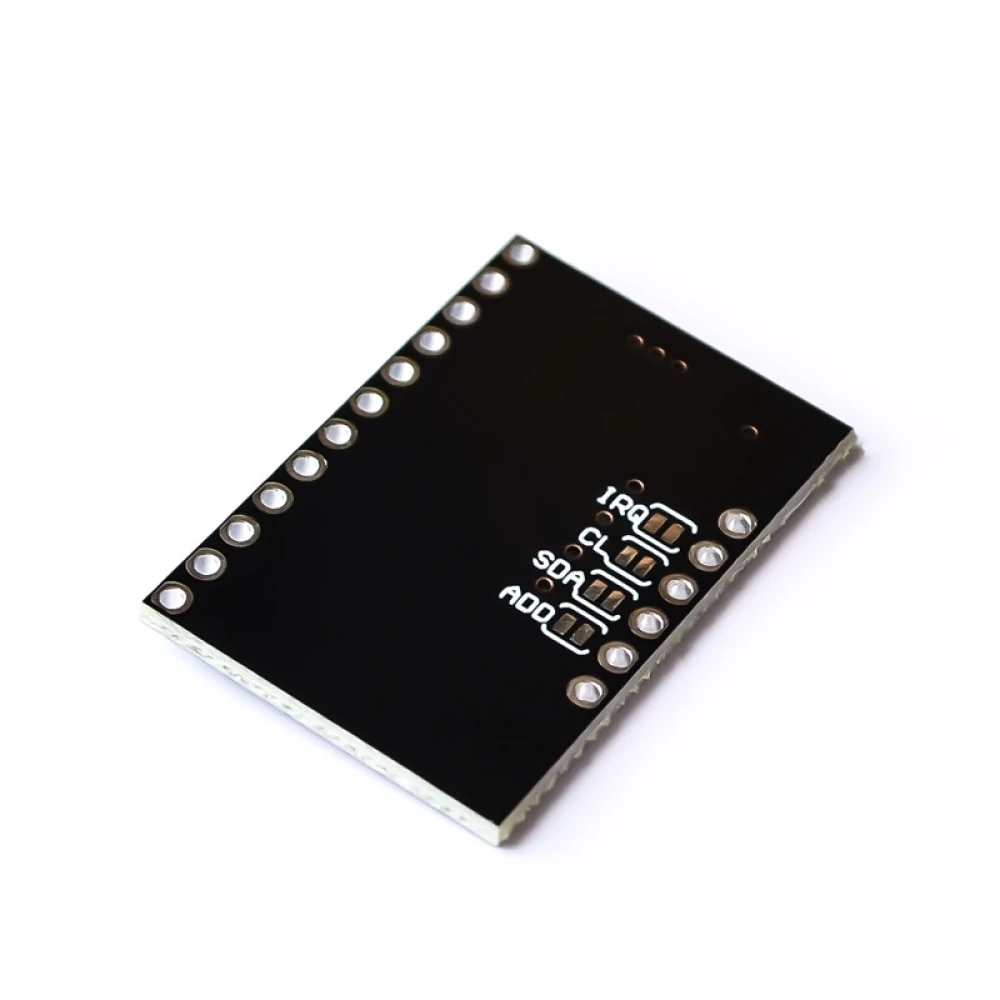

- Čtyři propojky na spodní straně desky pro nastavení adresy I2C (výchozí adresa 0x5A) a pull-up rezistory 10k na SDA, SCL a pin přerušení.
- Provozní napětí mezi 2.5 a 3.6 VDC; na desce není integrovaná regulace.
- Pin VREG je připojen k zemi přes kondenzátor 0.1uF, což bez úprav omezuje režim nízkého napětí.
Typické použití:
- Nasazení v projektech Arduino, které vyžadují přesnou a citlivou dotykovou detekci.
- Tvorba vlastních kapacitních dotykových klávesnic.
- Ovládání zařízení pomocí dotykových gest nebo kapacitních vstupů.
- Integrace do interaktivních a automatizačních systémů, které potřebují dotykové vstupy bez mechanického kontaktu.
Kompatibilita:
Tento modul je kompatibilní s deskami Arduino, které podporují komunikaci I2C a provozní napětí mezi 2.5 a 3.6 VDC. Je důležité ověřit, že napájení a zapojení jsou správně nastaveny, aby nedošlo k poškození zařízení.
- Ovládá až 12 samostatných dotykových elektrod a jednu simulovanou elektrodu.
- Rozhraní I2C pro efektivní komunikaci s Arduino.
- Osm pinů pro řízení LED, konfigurovatelných podle potřeby.
- Čtyři propojky pro nastavení adresy I2C a pull-up rezistorů.
- Provozní napětí mezi 2.5 a 3.6 VDC, bez integrované regulace.
- Ideální pro projekty dotykové detekce a kapacitní klávesnice.
Otázky a odpovědi zákazníků
Jaké jsou materiály, rozměry a hmotnost MPR121 Breakout V12 a co je součástí balení?

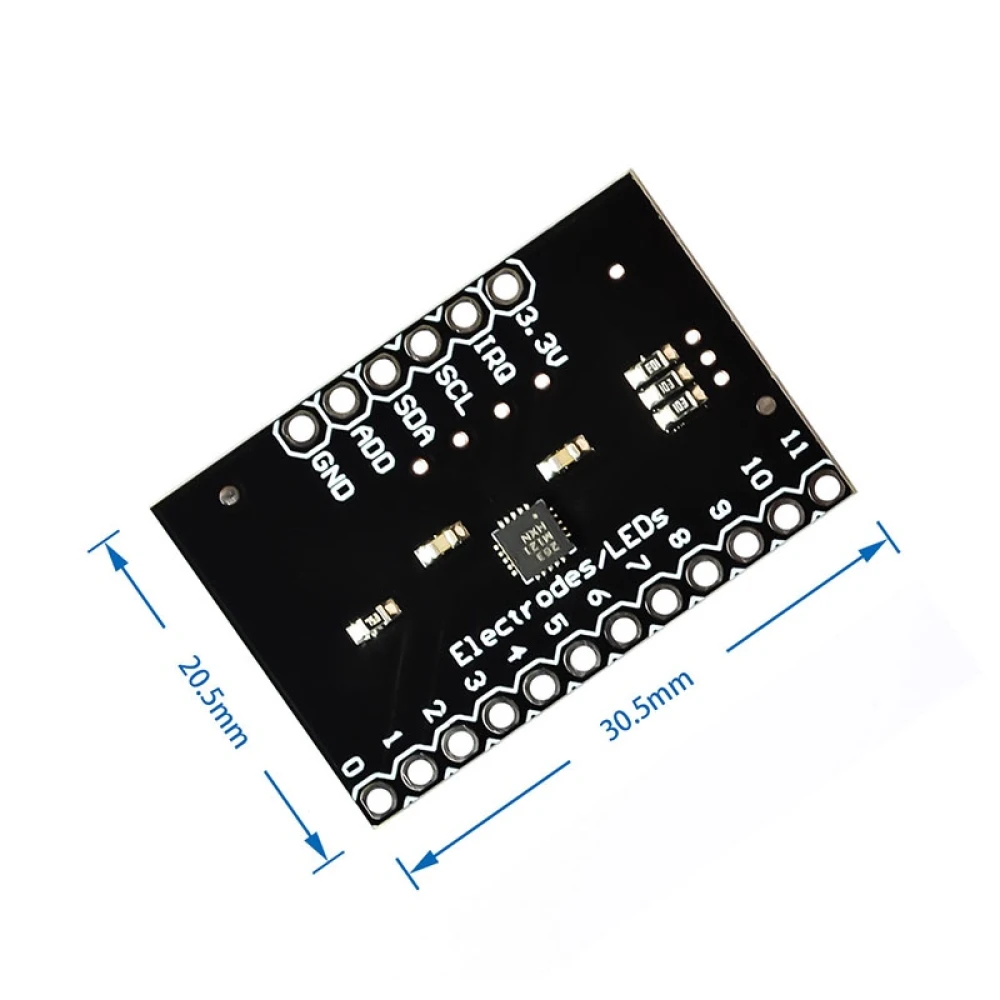

Deska je vyrobena ze standardního PCB FR4 s SMD komponenty. Její přibližné rozměry jsou 29 mm x 21 mm x 2 mm a hmotnost je menší než 5 g. Balení obvykle obsahuje pouze předpájené PCB; konektory a kabely obvykle nejsou součástí.
Jaká má omezení v prostředí s vysokou vlhkostí nebo elektromagnetickým rušením?
Výkon MPR121 může být ovlivněn ve vlhkém prostředí nebo při silném elektromagnetickém rušení, protože okolní kapacita může změnit citlivost a způsobit falešné poplachy nebo chyby v detekci. Pro zlepšení spolehlivosti v těchto podmínkách se doporučuje vhodný návrh PCB a fyzická izolace.
Jaký je doporučený postup pro řešení častých chyb komunikace I2C s tímto senzorem?
Zkontrolujte, zda mají piny SDA a SCL aktivované pull-up rezistory 10 kΩ, nebo připojte externí, pokud je to potřeba. Ujistěte se, že adresa I2C (výchozí 0x5A) není v konfliktu s jinými zařízeními a že provozní napětí je 3.3 V. Pokud problém přetrvává, zkontrolujte integritu spojů a správně uzemněte nepoužité elektrody.
Co je MPR121 Breakout V12?
Je to řídicí modul kapacitního dotykového senzoru, který využívá rozhraní I2C pro správu až 12 dotykových elektrod a jedné simulované elektrody, kompatibilní s Arduino.
Jaké je vhodné napájecí napětí pro tento modul?
Modul musí být napájen napětím mezi 2.5 a 3.6 VDC, protože nemá na desce integrovanou regulaci.
Mohu změnit adresu I2C modulu?
Ano, výchozí adresa I2C je 0x5A, ale lze ji upravit otevřením a nastavením propojek na desce, které připojují pin ADD.
K čemu slouží piny pro řízení LED?
Osm pinů může ovládat LED, pokud nejsou nastaveny jako dotykové elektrody, což umožňuje vizuální indikaci v projektu.
Je kompatibilní s jakoukoli deskou Arduino?
Je kompatibilní s deskami Arduino, které podporují komunikaci I2C a pracují v uvedeném rozsahu napětí.
