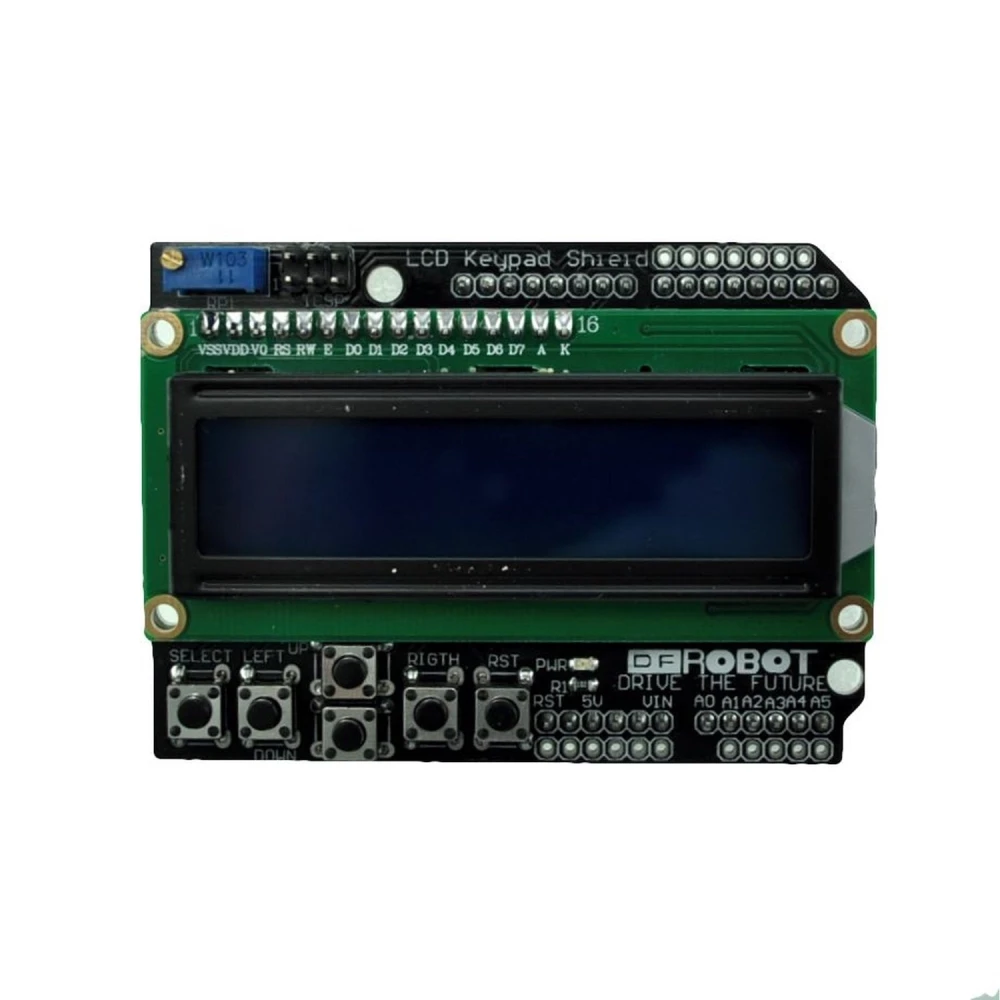

LCD Keypad Shield LCD1602 kompatibilní s Arduino s displejem a tlačítky
Značka: satkit
121,97Kč
Včetně DPH (Bez DPH: 100,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 115,87 Kč | -5% |
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
LCD Keypad Shield LCD1602 kompatibilní s Arduino je nezbytné příslušenství pro vývojáře a nadšence do elektroniky, kteří používají desky Arduino nebo Freeduino. Tento shield kombinuje LCD displej se 2 řádky po 16 znacích a šest momentových tlačítek, což usnadňuje přímou a vizuální interakci s vašimi projekty.
Tento modul používá piny 4, 5, 6, 7, 8, 9 a 10 pro rozhraní s LCD displejem, zatímco analogový pin 0 se používá pro čtení tlačítek. To umožňuje efektivní ovládání bez potřeby mnoha dalších připojení.
Hlavní vlastnosti:
- Provozní napětí: 5V, kompatibilní s většinou desek Arduino.
- LCD displej 2x16 znaků pro zobrazení textu a relevantních informací.
- Šest integrovaných momentových tlačítek pro snadnou navigaci a ovládání.
- Podpora nastavení kontrastu a funkce podsvícení, které lze podle potřeby zapnout nebo vypnout.
- Rozšíření analogových pinů, umožňující snadné čtení analogových senzorů a jejich přímé zobrazení na displeji.
Tento shield je ideální pro projekty, které vyžadují jednoduché a vizuální uživatelské rozhraní, jako jsou interaktivní menu, ovládání zařízení nebo zobrazení dat v reálném čase. Jeho plug-and-play design umožňuje rychlou a bezproblémovou integraci s deskami Arduino a Freeduino.
Dostupná dokumentace a zdroje:
- Oficiální manuál
- Knihovna LCD Keypad
- Knihovna Key Grabber V2
- Schémata V1.0
- Schémata V0.01
- Datasheet LCD HD44780
S tímto shieldem je interakce s vašimi projekty Arduino intuitivnější a profesionálnější, což usnadňuje vývoj aplikací s jednoduchými grafickými rozhraními a integrovaným ovládáním.
- Provozní napětí 5V kompatibilní s Arduino a Freeduino.
- LCD displej 2x16 znaků pro přehledné a čitelné zobrazení textu.
- 6 integrovaných momentových tlačítek pro snadné a rychlé ovládání.
- Podpora nastavení kontrastu a zapínatelného/vypínatelného podsvícení.
- Rozšíření analogových pinů pro čtení a zobrazení senzorů.
Otázky a odpovědi zákazníků
Z jakých materiálů je shield vyroben, jaké má rozměry a hmotnost, a co přesně obsahuje balení?
Shield je vyroben z PCB ze skelných vláken (FR4), standardních elektronických součástek a LCD modulu s kompatibilním řadičem HD44780. Jeho typické rozměry jsou 80 mm x 58 mm x 23 mm a hmotnost se pohybuje kolem 42 g. Balení obvykle obsahuje pouze sestavený shield, bez kabelů a bez tištěné dokumentace; doporučujeme ověřit, zda prodejce nepřidává návod nebo další příslušenství.
Jaké jsou provozní limity LCD (napětí, proud, podmínky prostředí) a hrozí riziko při jejich překročení?
LCD i shield jsou navrženy pro provoz při 5 V±0,25 V, s typickou spotřebou menší než 50 mA při zapnutém backlightu. Spolehlivě fungují v rozsahu 0 °C až 50 °C a při RH < 80 % (bez kondenzace). Napětí nad 5,5 V může nevratně poškodit řadič nebo LED backlight, proto se doporučuje vždy používat regulovaný zdroj.
Jak se nastavuje kontrast a správa podsvícení a je nutná pravidelná údržba?
Nastavení kontrastu se provádí pomocí potenciometru přímo na shieldu, což umožňuje přizpůsobení různým pozorovacím úhlům nebo světelným podmínkám. Podsvícení lze zapínat/vypínat programově nebo pomocí jumperu podle verze. Pravidelná údržba není nutná; doporučuje se však vyhýbat se vlhkému nebo prašnému prostředí a v případě potřeby displej jemně očistit.
S jakými deskami je LCD Keypad Shield LCD1602 kompatibilní?
Je kompatibilní s deskami Arduino a Freeduino, které podporují provozní napětí 5V.
Kolik tlačítek tento shield obsahuje a k čemu slouží?
Obsahuje 6 momentových tlačítek, která umožňují ovládání menu a funkcí přímo ze shieldu.
Mohu nastavit kontrast a podsvícení displeje?
Ano, shield podporuje nastavení kontrastu a umožňuje podsvícení podle potřeby zapnout nebo vypnout.
Jaké piny používá pro připojení k Arduino?
Používá digitální piny 4, 5, 6, 7, 8, 9 a 10 pro displej a analogový pin 0 pro čtení tlačítek.
Jsou k dispozici zdroje a dokumentace pro snadnější použití?
Ano, jsou k dispozici odkazy na manuály, knihovny a schémata pro usnadnění integrace a programování shieldu.
