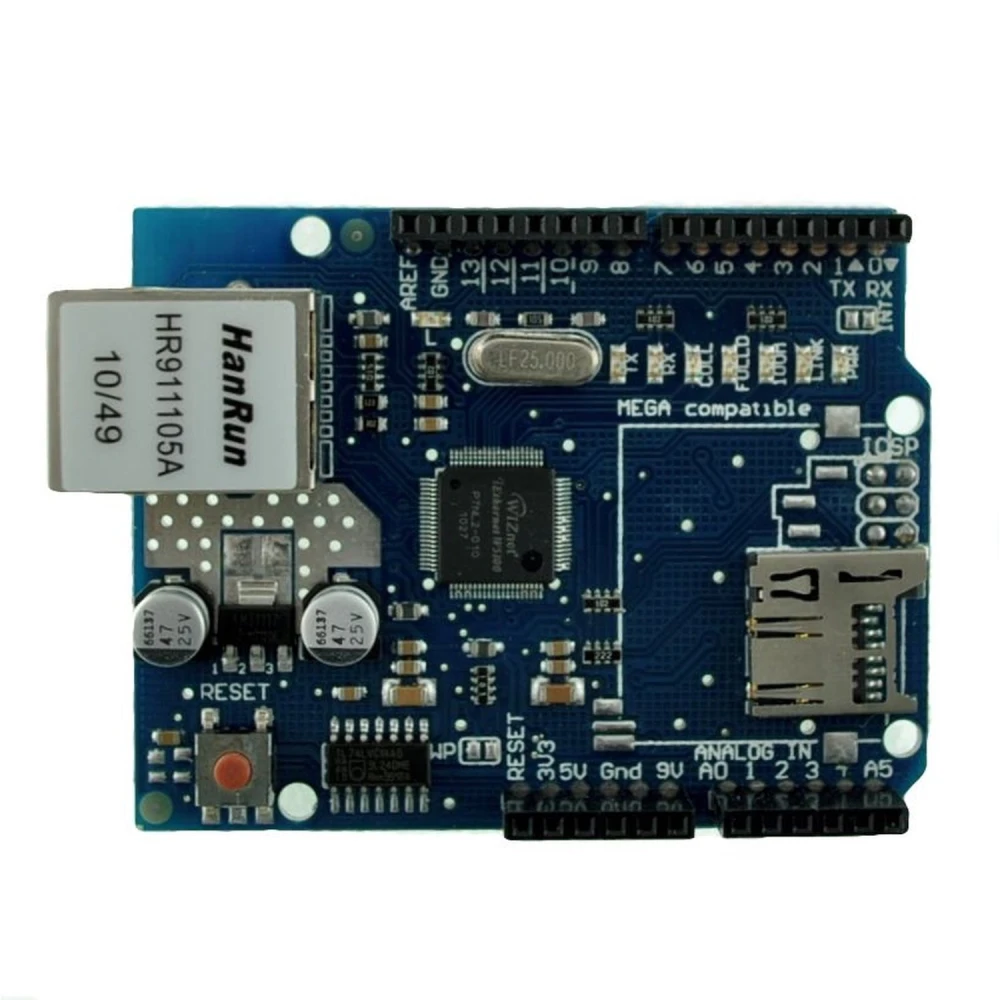

Ethernet Shield W5100 kompatibilní s Arduino je rozšiřující deska navržená tak, aby dokonale spolupracovala s deskami Arduino UNO a MEGA a umožňovala snadné a efektivní připojení k sítím Ethernet. Tato shield je ideální pro projekty, které vyžadují síťovou komunikaci, jako jsou vestavěné webové servery nebo weboví klienti.

Díky dodané knihovně můžete síť nastavit pomocí softwaru, což usnadňuje přizpůsobení různým prostředím a lokálním sítím. Navíc tato vylepšená verze obsahuje slot pro paměťové karty micro-SD, který umožňuje ukládat a přímo servírovat soubory ze shieldu, a tím rozšiřuje možnosti vašich projektů.

Hlavní vlastnosti:

Kompatibilní s deskami Arduino UNO a MEGA.
Obsahuje slot pro kartu micro-SD pro ukládání dat a vestavěný webový server.
Automatický resetovací obvod pro čip W5100, který zajišťuje spolehlivý start bez nutnosti ručního resetu.
Komunikace přes sběrnici SPI prostřednictvím konektoru ICSP.
Výhradní použití specifických digitálních pinů: 11, 12, 13 (Duemilanove) nebo 50, 51, 52 (MEGA) pro SPI; pin 10 pro výběr W5100 a pin 4 pro micro-SD.

Typické použití:

Tvorba vestavěných webových serverů pro projekty IoT.
Připojení Arduina k lokálním sítím pro odesílání nebo příjem dat.
Ukládání a servírování souborů z integrované karty micro-SD.

Kompatibilita a upozornění:

Deska Arduino není součástí balení a je nutné ji zakoupit samostatně.
Sběrnice SPI je sdílená mezi čipem W5100 a kartou micro-SD, takže v jednu chvíli lze používat pouze jednu z nich; je důležité to ošetřit v kódu.
U Arduino MEGA musí být pin SS (53) nastaven jako výstup pro správnou funkci sběrnice SPI.

S touto shield získají vaše projekty Arduino konektivitu a funkčnost, což usnadňuje tvorbu aplikací připojených k internetu nebo lokálním sítím s integrovaným úložištěm.

Kompatibilní s Arduino UNO a MEGA
Slot pro kartu micro-SD pro ukládání dat a webový server
Automatický resetovací obvod pro čip W5100
Komunikace přes sběrnici SPI (specifické piny podle modelu Arduino)
Výhradní použití pinů 10 a 4 pro výběr W5100 a micro-SD

Otázky a odpovědi zákazníků

Jaké jsou přesné rozměry a hmotnost Ethernet Shieldu W5100 a co je součástí balení?

Ethernet Shield W5100 má přibližné rozměry 68 mm × 53 mm × 23 mm a hmotnost kolem 35 g. Standardní obsah balení je samotná Shield deska; základní deska Arduino ani další kabely nejsou součástí.

Pro jaké reálné aplikace je Ethernet Shield W5100 obzvlášť užitečný ve srovnání s jinými shieldy?

Ethernet Shield W5100 je ideální pro aplikace, kde je vyžadováno spolehlivé kabelové připojení Ethernet, například vestavěné webové servery a systémy vzdáleného monitorování v lokální síti. Ve srovnání s WiFi shiely nabízí nižší latenci a vyšší stabilitu v průmyslovém prostředí nebo v prostředí s elektromagnetickým rušením.

Které desky Arduino jsou plně kompatibilní a jaké požadavky na zapojení je třeba zohlednit?

Je kompatibilní s Arduino UNO, Duemilanove a MEGA, pokud je dodrženo zapojení SPI (piny 11, 12, 13 na UNO/Duemilanove; 50, 51, 52 na MEGA) a přiřazení pinů 10 (Ethernet) a 4 (micro-SD). U MEGA je nutné ponechat pin 53 jako výstup, i když se nepoužívá jako SS.

Jaká omezení existují při současném použití Ethernet připojení a micro-SD na shieldu?

W5100 a čtečka micro-SD sdílejí sběrnici SPI, takže lze používat vždy jen jedno zařízení najednou. Pokus o současný přístup způsobí konflikt. Doporučuje se střídání přístupu v softwaru a deaktivace nepoužívaného SPI zařízení úpravou příslušných CS pinů.

Jaké jsou klíčové body pro odolnost, údržbu a záruku W5100 Shieldu?

Odolnost závisí na zabránění elektrostatickým výbojům, nadproudu na sběrnici SPI a používání mimo prostředí 0–70 °C. Nevyžaduje žádnou údržbu kromě pravidelného čištění. Záruka se liší podle prodejce, obvykle 6–12 měsíců. Náhradní díly nebývají běžně dostupné, proto se doporučuje opatrná manipulace.

Je deska Arduino součástí balení Ethernet Shield W5100?

Ne, deska Arduino není součástí balení a je nutné ji zakoupit samostatně.

K čemu slouží slot pro kartu micro-SD na této shield?

Umožňuje ukládat a servírovat soubory z karty micro-SD, což je užitečné pro tvorbu vestavěných webových serverů nebo ukládání dat v projektech Arduino.

Je tato shield kompatibilní s Arduino MEGA?

Ano, tato vylepšená verze je kompatibilní s Arduino MEGA při použití dodané knihovny od Arduino 0019.

Lze současně používat čip W5100 a kartu micro-SD?

Ne, oba sdílejí sběrnici SPI, takže v jednu chvíli lze používat pouze jeden z nich. Je nutné to ošetřit v kódu.

Jaké piny používá Ethernet Shield W5100 na Arduino UNO?

Používá digitální piny 11, 12 a 13 pro SPI, pin 10 pro výběr W5100 a pin 4 pro micro-SD.
